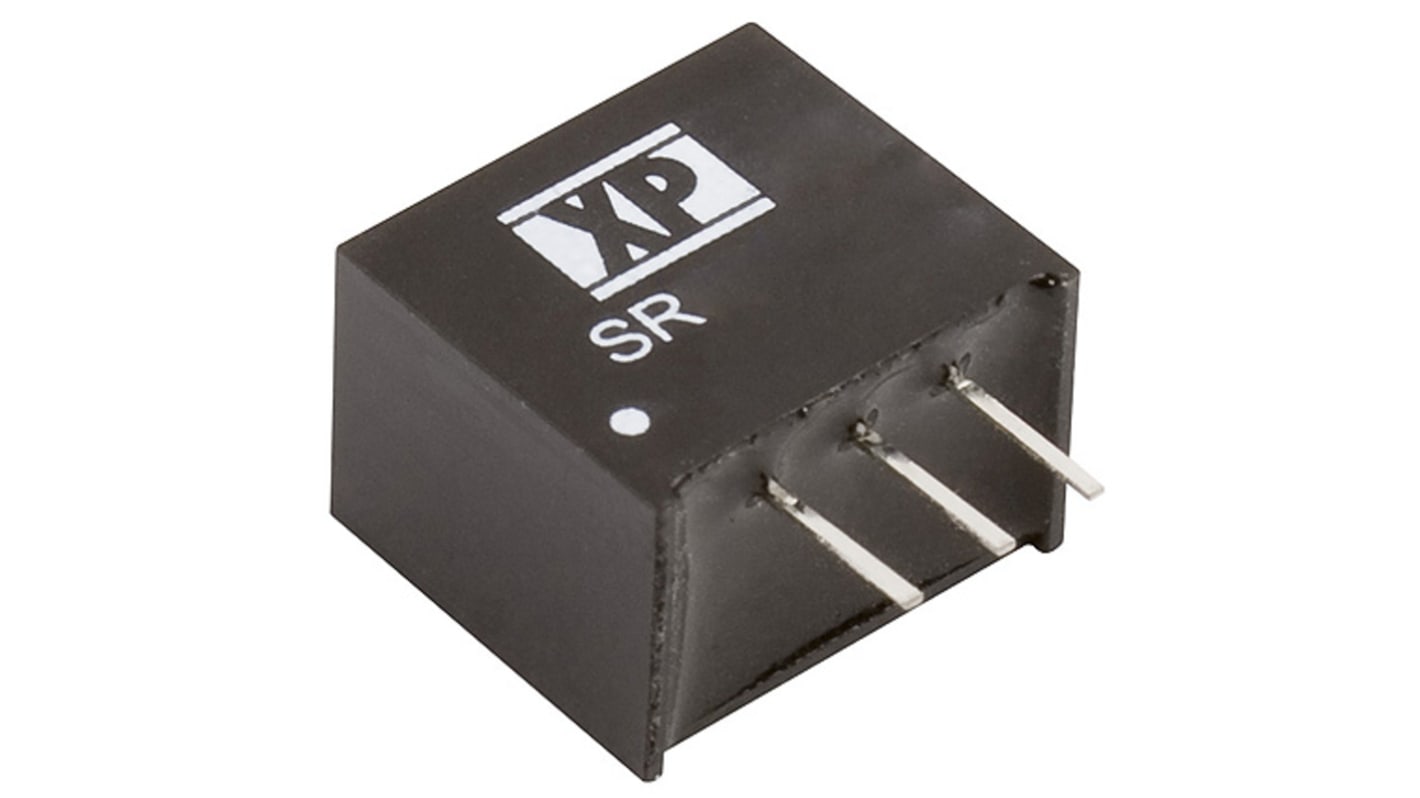

Régulateur à découpage c.c./c.c. XP Power, SR, entrée 18 → 34V c.c., sortie 15V c.c., 500mA, 7.5W
- Code commande RS:
- 167-2786
- Référence fabricant:
- SR05S15
- Marque:
- XP Power
Indisponible
RS n'aura plus ce produit en stock.
- Code commande RS:
- 167-2786
- Référence fabricant:
- SR05S15
- Marque:
- XP Power
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | XP Power | |
| Tension de sortie | 15V c.c. | |
| Courant de sortie | 500mA | |
| Tension d'entrée | 18 → 34V c.c. | |
| Type de montage | Montage traversant | |
| Nombre de sorties | 1 | |
| Boîtier | SIP | |
| Puissance | 7.5W | |
| Rendement | 97% | |
| Ondulation et bruit | 60mV Pk-Pk | |
| Température maximale | +85°C | |
| Température minimale | -40°C | |
| Série | SR | |
| Régulation en ligne | ±0.5% | |
| Caractéristiques de protection | Protection contre les courts-circuits | |
| Plage de fréquence de commutation | 330kHz | |
| Poids | 1.8g | |
| Fonctions spéciales | Broche compatible avec LM78MXX, large plage d'entrée | |
| MTBF | >4.5Mh | |
| Puissance de sortie nominale | 7.5W | |
| Type de conversion de signal de puissance | c.c. - c.c. | |
| Régulation de charge | ±0.6% | |
| Longueur | 11.68mm | |
| Courant d'entrée maximal | 10 (No Load)mA | |
| Largeur | 7.5mm | |
| Profondeur | 10.15mm | |
| Sélectionner tout | ||
|---|---|---|
Marque XP Power | ||
Tension de sortie 15V c.c. | ||
Courant de sortie 500mA | ||
Tension d'entrée 18 → 34V c.c. | ||
Type de montage Montage traversant | ||
Nombre de sorties 1 | ||
Boîtier SIP | ||
Puissance 7.5W | ||
Rendement 97% | ||
Ondulation et bruit 60mV Pk-Pk | ||
Température maximale +85°C | ||
Température minimale -40°C | ||
Série SR | ||
Régulation en ligne ±0.5% | ||
Caractéristiques de protection Protection contre les courts-circuits | ||
Plage de fréquence de commutation 330kHz | ||
Poids 1.8g | ||
Fonctions spéciales Broche compatible avec LM78MXX, large plage d'entrée | ||
MTBF >4.5Mh | ||
Puissance de sortie nominale 7.5W | ||
Type de conversion de signal de puissance c.c. - c.c. | ||
Régulation de charge ±0.6% | ||
Longueur 11.68mm | ||
Courant d'entrée maximal 10 (No Load)mA | ||
Largeur 7.5mm | ||
Profondeur 10.15mm | ||
- Pays d'origine :
- TW
XP Power - série SR de régulateurs à découpage
La série SR, de XP Power, offre une gamme extrêmement fiable de régulateurs à découpage SIP 3T à 3 broches de 0,5 et 1 A. La série a été conçue dans un boîtier standard et offre une protection permanente contre les courts-circuits, ainsi qu'un haut rendement jusqu'à 97 %. Ces régulateurs à découpage compacts sont dotés d'une large gamme d'entrée et d'une température d'utilisation de -40 à +80 °C.
Boîtier standard.
Protection permanente contre les courts-circuits.
Large plage d'entrées
Température d'utilisation : -40 à +80 °C
Rendement jusqu'à 97 %
Broche compatible avec LM78MXX
Protection permanente contre les courts-circuits.
Large plage d'entrées
Température d'utilisation : -40 à +80 °C
Rendement jusqu'à 97 %
Broche compatible avec LM78MXX
