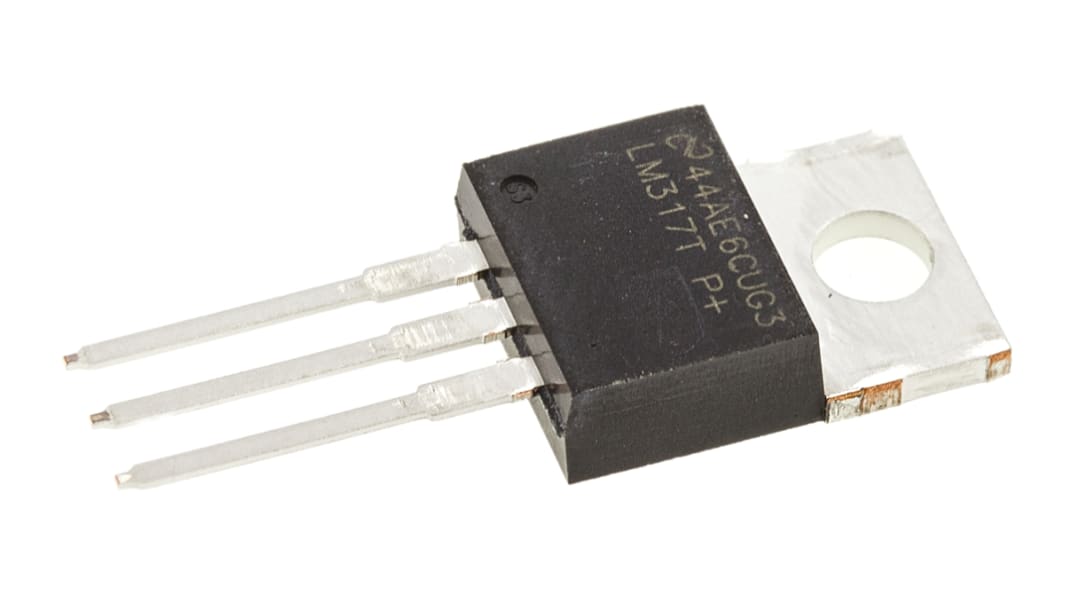

    Régulateur de tension, LM317T/NOPB, 1.5A, A-220 3 broches.

    Texas Instruments
    Code commande RS:
    533-8209
    Référence fabricant:
    LM317T/NOPB
    Marque:
    Texas Instruments
    Voir la catégorie
    64 pour livraison dès le lendemain (stock France)
    143 Sous 2 jour(s) (stock Europe)
    Add to Basket
    Unité

    Ajouté

    Prix pour la pièce

    2,41 €

    HT

    2,89 €

    TTC

    UnitéPrix par unité
    1 - 42,41 €
    5 - 92,28 €
    10 - 242,06 €
    25 - 491,85 €
    50 +1,76 €
    Options de conditionnement :
    Code commande RS:
    533-8209
    Référence fabricant:
    LM317T/NOPB
    Marque:
    Texas Instruments

    Documentation technique


    Législation et Conformité


    Détail produit

    Régulateurs de tension ajustables LM117/LM317


    Les régulateurs de tension positive à trois bornes ajustables de séries LM117/LM317 de Texas Instruments sont disponibles avec des intensités nominales de 0,1, 0,5 et 1,5 A. La gamme de tension de sortie est de 1,25 à 37 V et est réglée par deux résistances externes. Ces dispositifs robustes et fiables comprennent une limitation de courant, une protection contre les surcharges thermiques et une protection de zones de fonctionnement sûr.

    Plage de tensions de sortie : 1,2 à 37 V
    Courant de sortie : 1,5 A (LM317), 0,5 A (LM317M), 0,1 A (LM317L)
    Régulation en ligne classique : 0,01 %
    Régulation de charge classique : 0,1 %


    Régulateurs de tension linéaires, Texas Instruments


    Une gamme de régulateurs de tension linéaires fixes et réglables de Texas Instruments. La gamme comprend des circuits à polarités positive et négative avec un courant de sortie nominal de 100 mA à 5 A.

    Caractéristiques techniques

    AttributValeur
    Courant de sortie maximum1.5A
    Type de régulateurTension linéaire
    Tension de sortie1,2 → 37 V
    Nombre de sorties1
    Régulation en ligne0,04 %/V
    Régulation de charge0,5 %
    PolaritéPositif
    Type de montageTraversant
    Type de boîtierA-220
    Tension de référence1.25V
    Nombre de broches3
    Type de sortieAjustable
    Dimensions10.16 x 4.7 x 8.89mm
    Tension d'entrée maximale40 V
    Température d'utilisation maximum+125 °C
    Hauteur8.89mm
    Tension d'entrée minimale4,2 V
    Température de fonctionnement minimum0 °C
    Longueur10.16mm
    Largeur4.7mm
