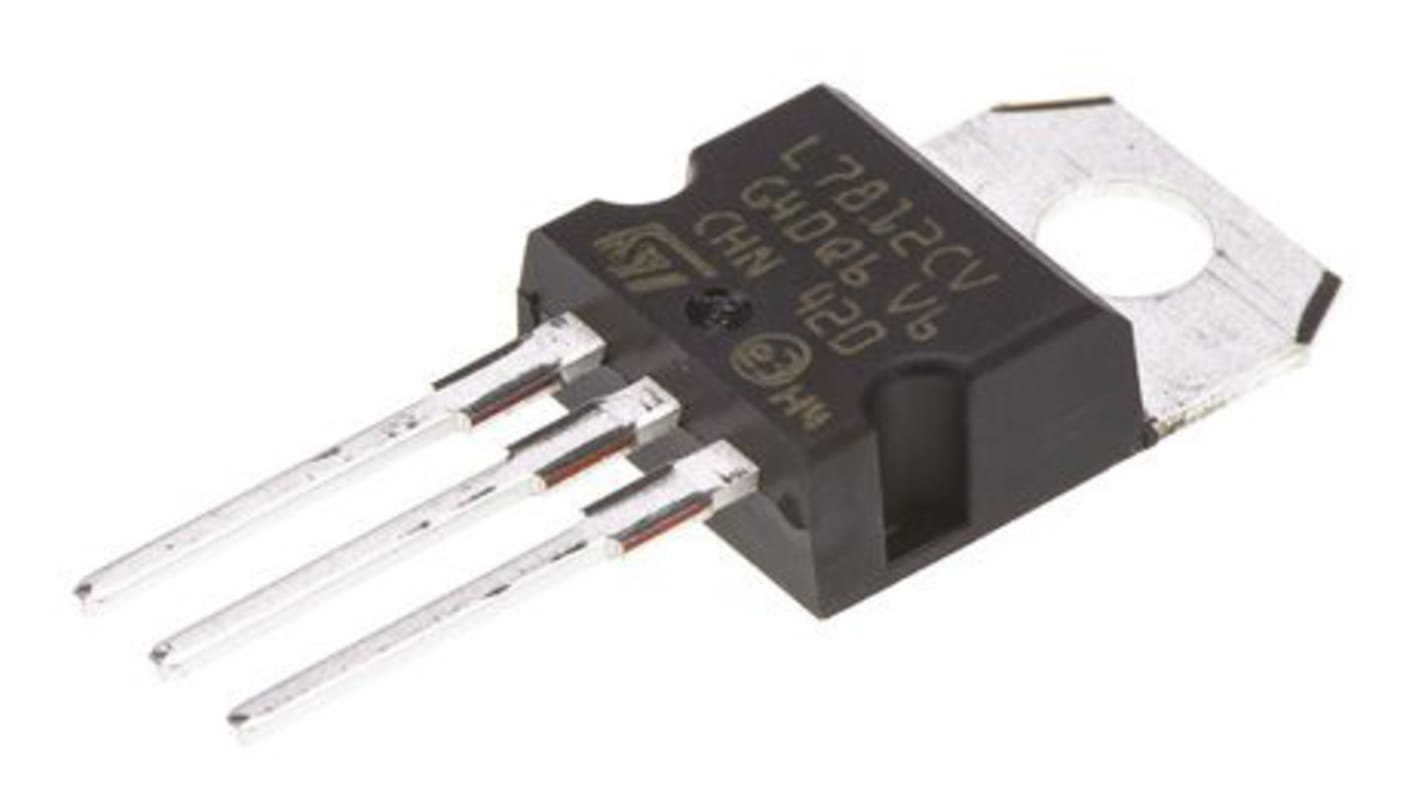

Régulateur de tension, L7812CV, 1.5A, A-220 3 broches.
- Code commande RS:
- 918-1975
- Référence fabricant:
- L7812CV
- Marque:
- STMicroelectronics
200 pour livraison dès le lendemain (stock France)
150 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour l'unité (en tube de 50)
0,432 €
HT
0,518 €
TTC
| Unité | Prix par unité | le tube* |
| 50 - 200 | 0,432 € | 21,60 € |
| 250 - 450 | 0,264 € | 13,20 € |
| 500 - 950 | 0,234 € | 11,70 € |
| 1000 - 1950 | 0,205 € | 10,25 € |
| 2000 + | 0,196 € | 9,80 € |
| *Prix donné à titre indicatif | ||
- Code commande RS:
- 918-1975
- Référence fabricant:
- L7812CV
- Marque:
- STMicroelectronics
Documentation technique
Législation et Conformité
Détail produit
Régulateur de tension linéaire série L78, STMicroelectronics
Les régulateurs de tension de sortie fixe série L78 de STMicroelectronics sont utiles dans une large gamme d'applications dans l'industrie électronique. Les régulateurs de tension positive linéaires à trois bornes peuvent éliminer les problèmes liés à la régulation de point unique en fournissant une régulation locale intégrée. Le CI de régulateur ST peut fournir jusqu'à 1,5 A à la tension de sortie déterminée, qui peut aller de 5 à 24 V. Le régulateur de tension offre une protection de zone sûre, avec shutdown thermique interne et limitation de courant.
Caractéristiques et avantages
Courant de sortie jusqu'à 1,5 A
Protection contre les surcharges thermiques
Transition de sortie Protection SOA
Courant de sortie jusqu'à 1,5 A
Tensions de sortie de 5; 6; 8; 8.5; 9; 12; 15; 18;
24 V
Protection contre les surcharges thermiques
Transition de sortie Protection SOA
Courant de sortie jusqu'à 1,5 A
Tensions de sortie de 5; 6; 8; 8.5; 9; 12; 15; 18;
24 V
Applications
Gestion de l'alimentation
Régulateurs de tension linéaire, STMicroelectronics
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Type de régulateur | Tension linéaire |
| Courant de sortie maximum | 1.5A |
| Tension de sortie | 12 V |
| Nombre de sorties | 1 |
| Régulation en ligne | 240 mV |
| Régulation de charge | 240 mV |
| Polarité | Positif |
| Type de montage | Traversant |
| Courant de repos | 8mA |
| Type de boîtier | A-220 |
| Nombre de broches | 3 |
| Type de sortie | Fixe |
| Dimensions | 10.4 x 4.6 x 15.75mm |
| Température de fonctionnement minimum | 0 °C |
| Température d'utilisation maximum | +125 °C |
| Tension d'entrée maximale | 40 V |
| Hauteur | 15.75mm |
| Largeur | 4.6mm |
| Longueur | 10.4mm |
- Code commande RS:
- 918-1975
- Référence fabricant:
- L7812CV
- Marque:
- STMicroelectronics
