- Code commande RS:
- 196-1945
- Référence fabricant:
- LD1086V33-DG
- Marque:
- STMicroelectronics
En stock à partir du 14/08/2024, livraison sous 3 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour l'unité (en tube de 50)
1,172 €
HT
1,406 €
TTC
Unité | Prix par unité | le tube* |
50 - 50 | 1,172 € | 58,60 € |
100 - 450 | 0,896 € | 44,80 € |
500 - 950 | 0,80 € | 40,00 € |
1000 - 1950 | 0,676 € | 33,80 € |
2000 + | 0,66 € | 33,00 € |
*Prix donné à titre indicatif |
- Code commande RS:
- 196-1945
- Référence fabricant:
- LD1086V33-DG
- Marque:
- STMicroelectronics
Documentation technique
Législation et Conformité
- Pays d'origine :
- CN
Détail produit
Le LD1086 est un régulateur de tension à faible chute capable de fournir jusqu'à 1,5 A de courant de sortie. La chute est garantie à un maximum de 1,2 V au courant de sortie maximum, diminuant à des charges plus faibles. Le LD1086 est compatible broche à broche avec les anciens régulateurs ajustables à 3 bornes, mais offre de meilleures performances en termes de tolérance de chute et de sortie. Contrairement aux régulateurs PNP, où une partie du courant de sortie est gaspillée en tant que courant de repos, le courant de repos LD1086 circule dans la charge, augmentant ainsi le rendement. Seul un condensateur de 10 μF (minimum) est nécessaire pour la stabilité. Le dispositif est disponible dans un boîtier TO-220, D²PAK, D²PAK/A, DPAK ou DFN8 (4 x 4). Le réglage de la puce permet au régulateur d'atteindre une tolérance de tension de référence très serrée, ±1 % à 25 ?. Le LD1086 est disponible en classe automobile pour les tensions de sortie ajustables dans les boîtiers TO-220 et DPAK.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type de régulateur | Tension à faible chute |
Courant de sortie maximum | |
Nombre de sorties | 1 |
Tension de sortie | 3,3 V |
Régulation en ligne | 6 mV |
Régulation de charge | 6 mV |
Type de montage | Traversant |
Courant de repos | 10mA |

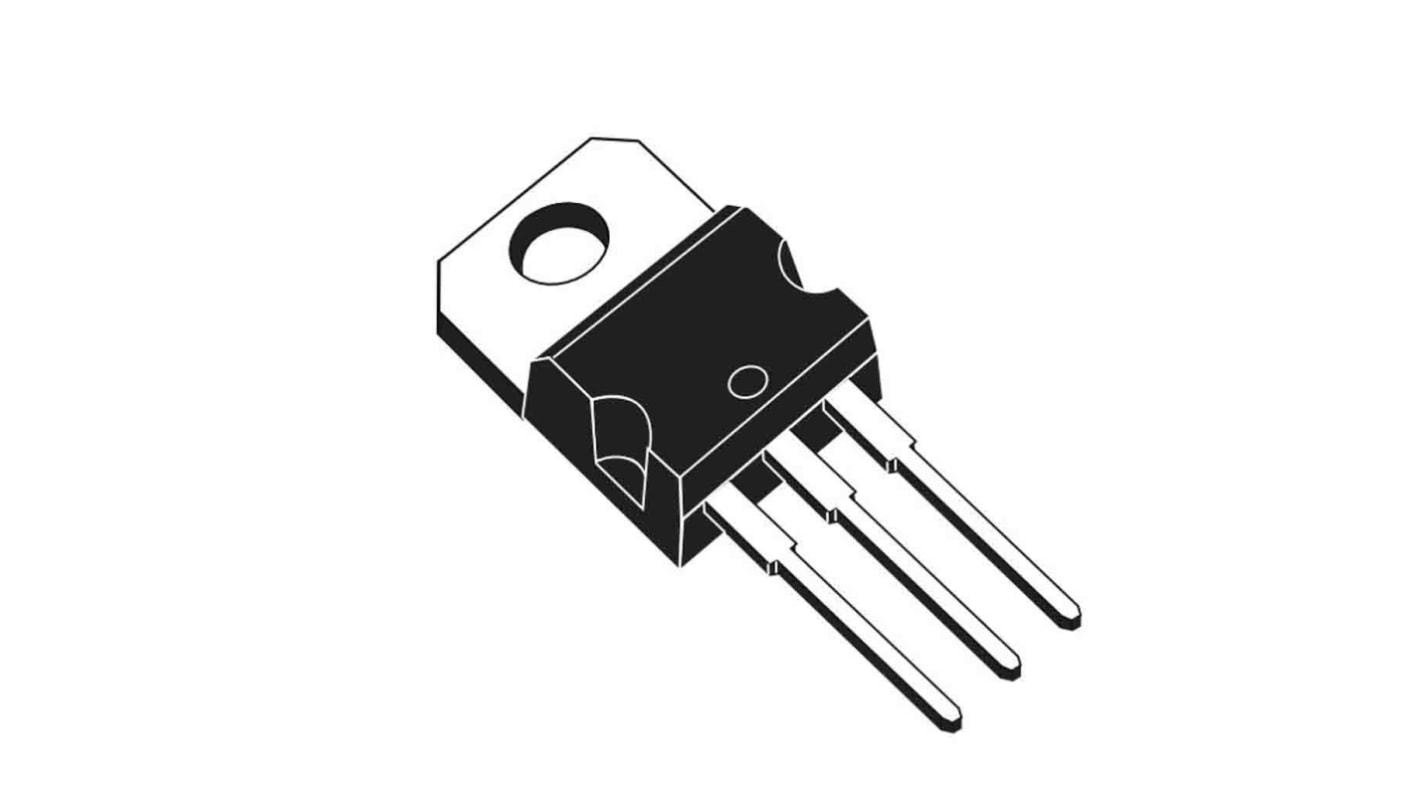

Type de boîtier | A-220 |
Nombre de broches | 3 |
Type de sortie | Fixe |
Dimensions | 10.4 x 4.6 x 15.75mm |
Température de fonctionnement minimum | -40 °C |
Hauteur | 15.75mm |
Température d'utilisation maximum | +125 °C |
Tension d'entrée maximale | 30 V |
Largeur | 4.6mm |
Standard automobile | AEC-Q100 |
Longueur | 10.4mm |
