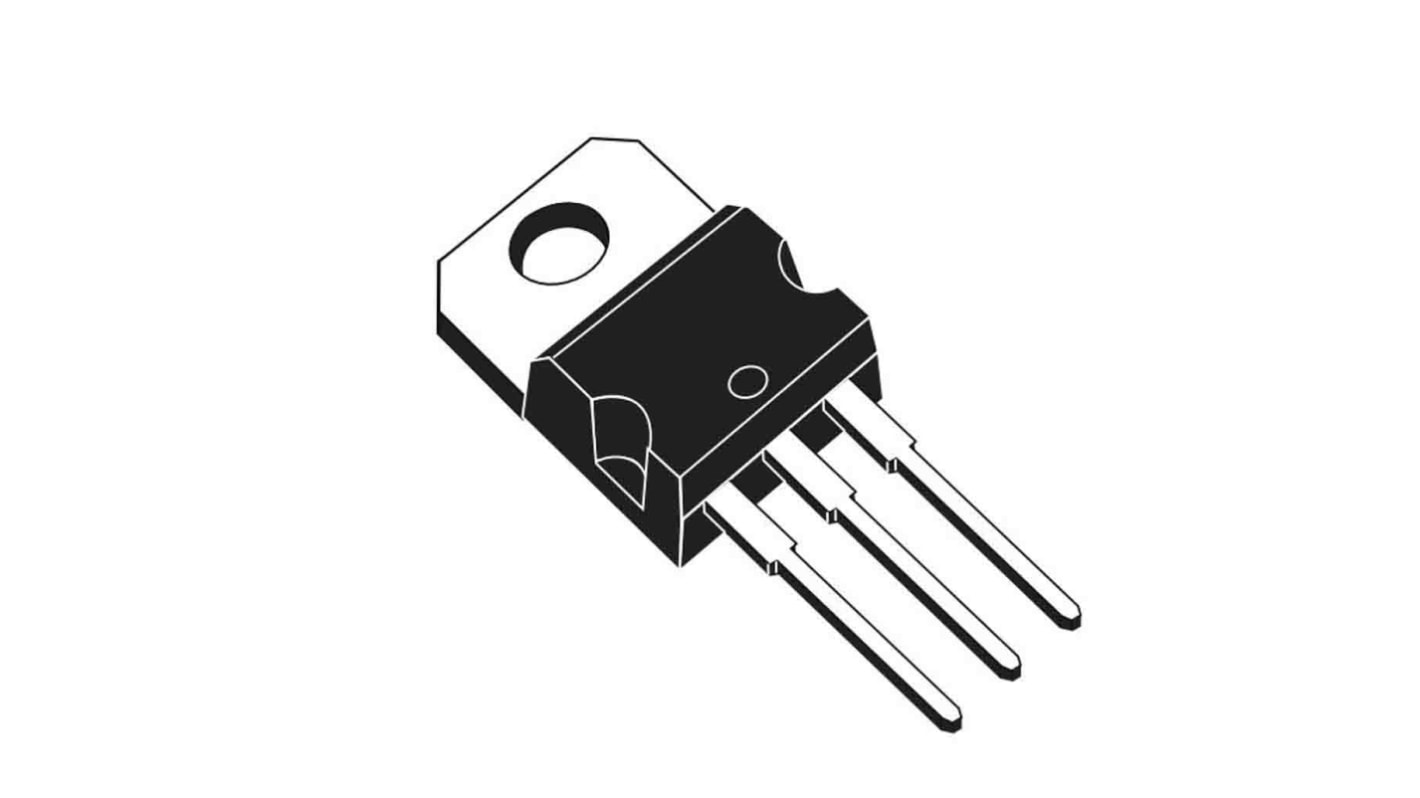

Régulateur de tension AEC-Q100 STMicroelectronics 30V TO-220, 3 broches

Le LD1086 est un régulateur de tension à faible chute capable de fournir jusqu'à 1,5 A de courant de sortie. La chute est garantie à un maximum de 1,2 V au courant de sortie maximum, diminuant à des charges plus faibles. Le LD1086 est compatible broche à broche avec les anciens régulateurs ajustables à 3 bornes, mais offre de meilleures performances en termes de tolérance de chute et de sortie. Contrairement aux régulateurs PNP, où une partie du courant de sortie est gaspillée en tant que courant de repos, le courant de repos LD1086 circule dans la charge, augmentant ainsi le rendement. Seul un condensateur de 10 μF (minimum) est nécessaire pour la stabilité. Le dispositif est disponible dans un boîtier TO-220, D²PAK, D²PAK/A, DPAK ou DFN8 (4 x 4). Le réglage de la puce permet au régulateur d'atteindre une tolérance de tension de référence très serrée, ±1 % à 25 ?. Le LD1086 est disponible en classe automobile pour les tensions de sortie ajustables dans les boîtiers TO-220 et DPAK.
