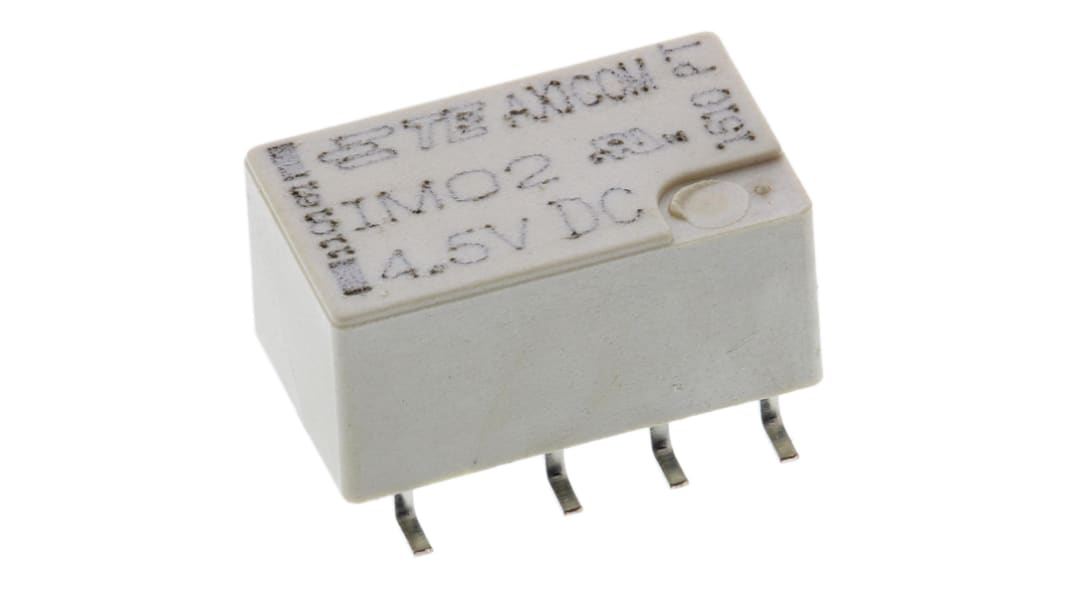

Relais de signal TE Connectivity IM 4.5V c.c., 2 RT, Montage en surface
- Code commande RS:
- 422-7057
- Référence fabricant:
- IM02GR
- Marque:
- TE Connectivity
33 Sous 2 jour(s) (stock Europe)
31 Sous 2 jour(s) (stock Europe)
Uniquement disponible en livraison standard
Prix pour la pièce
3,46 €
HT
4,15 €
TTC
| Unité | Prix par unité |
| 1 - 24 | 3,46 € |
| 25 - 49 | 3,02 € |
| 50 - 99 | 2,28 € |
| 100 - 249 | 1,90 € |
| 250 + | 1,86 € |
- Code commande RS:
- 422-7057
- Référence fabricant:
- IM02GR
- Marque:
- TE Connectivity
Législation et Conformité
Détail produit
Relais de signal/télécommunication série IM
Ultra-fin et bas profil - 10 x6 x 5,65 mm.
Broches SMT en M.
Contacts jumelés, plaqués or.
Hermétiques (RT V), IP67.
Grande résistance aux chocs mécaniques, jusqu'à 300G en fonctionnement, 500G en survie.
Résistance d'isolement à 500 V CC >109 Ω.
Haute capacité de surtension conforme aux normes Telcordia TR-NWT-001089 (2 / 10 μs) et EC 60950 (10 / 700 μs).
Broches SMT en M.
Contacts jumelés, plaqués or.
Hermétiques (RT V), IP67.
Grande résistance aux chocs mécaniques, jusqu'à 300G en fonctionnement, 500G en survie.
Résistance d'isolement à 500 V CC >109 Ω.
Haute capacité de surtension conforme aux normes Telcordia TR-NWT-001089 (2 / 10 μs) et EC 60950 (10 / 700 μs).
Homologations
UL
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Tension de bobine | 4.5V c.c. |
| Configuration de contact | 2 RT |
| Type de montage | Montage en surface |
| Courant de commutation maximal c.c. | 2 A |
| Tension de commutation maximale c.a. | 250V |
| Tension de commutation maximale c.c. | 220V |
| Puissance de commutation maximale c.c. | 60 W |
| Série | IM |
| Longueur | 10mm |
| Accrochage | Non |
| Profondeur | 6mm |
| Hauteur | 5.65mm |
| Dimensions | 10 x 6 x 5.65mm |
| Type de raccordement | Traversant |
| Type d'application | Signal |
| Courant de commutation | 2A |
| Nombre de pôles | 2 |
| Puissance de commutation maximale c.a. | 62,5VA |
| Résistance de bobine | 145Ω |
| Puissance de bobine | 140mW |
| Plage de température d'utilisation | -40 → +85°C |
| Température de fonctionnement maximale | +85°C |
| Température de fonctionnement minimale | -40°C |
| Caractéristiques | Contacts bifurqués, faible consommation de coil |
| Matériau de contact | Plaqué Or |
| Isolation bobine/contact | 2kV ac |
