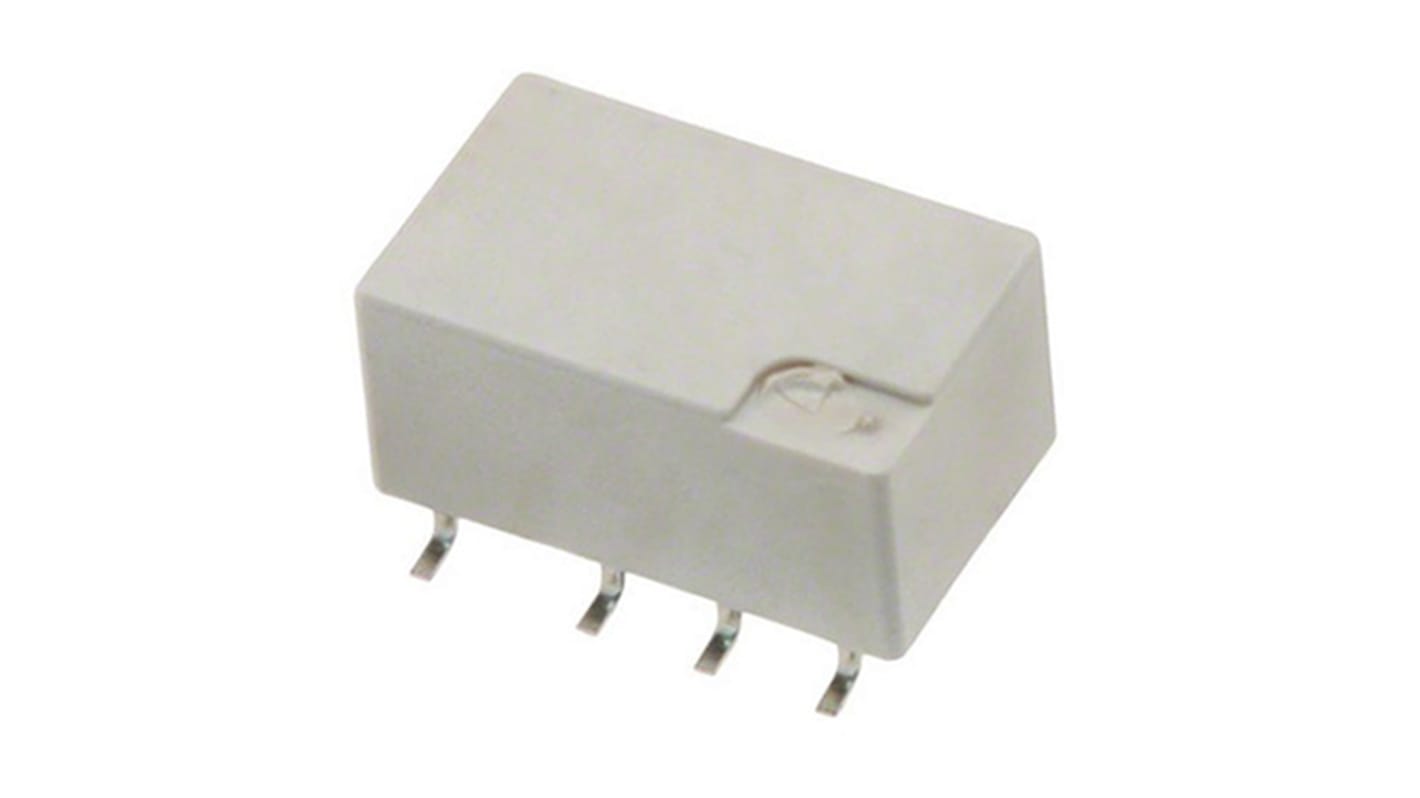

Relais de signal TE Connectivity IM 3V c.c., 2 RT, Montage en surface
- Code commande RS:
- 909-8009
- Référence fabricant:
- 2-1462039-6
- Marque:
- TE Connectivity
4 pour livraison dès le lendemain (stock France)
8 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour la pièce
4,53 €
HT
5,44 €
TTC
| Unité | Prix par unité |
| 1 - 99 | 4,53 € |
| 100 - 249 | 2,96 € |
| 250 - 499 | 2,89 € |
| 500 + | 2,82 € |
- Code commande RS:
- 909-8009
- Référence fabricant:
- 2-1462039-6
- Marque:
- TE Connectivity
Documentation technique
Législation et Conformité
- Pays d'origine :
- PT
Détail produit
Relais de signaux avec montage sur circuit imprimé TE Connectivity - Série IM
Série de relais de signaux à montage sur CI extra-plats IM avec un profil compact de 5,65 mm occupant un espace sur carte minimum de 60 mm2. Ces relais de signaux à montage sur CI extra-plats de série IM ont une consommation de puissance de bobine faible de 140 mW pour une bobine standard, 100 mW pour le bistable et 50 mW pour la version ultra-sensible, avec une capacité de surtension diélectriques élevée et une résistance aux chocs mécanique de 300 g.
Caractéristiques et avantages :
• Extra-plat et bas profil - 10 x 6 x 5,65 mm.
• Contacts bifurqués, plaqués or
• Hermétique (RT V), IP67
• Résistance mécanique élevée aux chocs jusqu'à 300G fonctionnel, 500G de survie
• Résistance d'isolation à 500 V c.c. >10⁹ Ω
• Capacité de surtension élevée (1,2/50 μs et 10 / 700 μs) conforme à Telcordia GR 1089, FCC Part 68 et ITU-T K20,21,45.
• 1 500 V entre contacts ouverts et 2 500 V entre bobine et contacts
• Contacts bifurqués, plaqués or
• Hermétique (RT V), IP67
• Résistance mécanique élevée aux chocs jusqu'à 300G fonctionnel, 500G de survie
• Résistance d'isolation à 500 V c.c. >10⁹ Ω
• Capacité de surtension élevée (1,2/50 μs et 10 / 700 μs) conforme à Telcordia GR 1089, FCC Part 68 et ITU-T K20,21,45.
• 1 500 V entre contacts ouverts et 2 500 V entre bobine et contacts
Applications :
• Equipement de télécommunication
• Bornes de réseau optique
• Equipement bureautique
• Equipement d'essai et instruments de mesure.
• Equipement médical.
• Applications automobile
• Bornes de réseau optique
• Equipement bureautique
• Equipement d'essai et instruments de mesure.
• Equipement médical.
• Applications automobile
Homologations
UL
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Tension de bobine | 3V c.c. |
| Configuration de contact | 2 RT |
| Type de montage | Montage en surface |
| Courant de commutation maximal c.c. | 2 A |
| Tension de commutation maximale c.a. | 250V c.a. |
| Tension de commutation maximale c.c. | 220V c.c. |
| Série | IM |
| Puissance de commutation maximale c.c. | 60 W |
| Accrochage | Non |
| Longueur | 10mm |
| Profondeur | 6mm |
| Hauteur | 5.65mm |
| Dimensions | 10 x 6 x 5.65mm |
| Type de raccordement | Traversant |
| Courant de commutation | 2A |
| Nombre de pôles | 2 |
| Type d'application | Equipement d'accès et de transmission, applications automobiles, électronique grand public, chauffage, ventilation et climatisation, commandes industrielles, équipement de mesure et d'essai, équipement médical, modems, équipements de bureau et commercial, terminaux de réseau optiques, télécommunications |
| Isolation bobine/contact | 1.8kV rms |
| Température de fonctionnement minimale | -40°C |
| Température de fonctionnement maximale | +85°C |
| Puissance de bobine | 50mW |
| Durée de vie | 1 000 000 000 actionnements (mécaniques), 500 000 actionnements (électriques) |
| Puissance de commutation maximale c.a. | 62,5VA |
| Résistance de bobine | 180Ω |
| Plage de température d'utilisation | -40 → +85°C |
| Classification des relais de commutation | Relais sans enclenchement |
| Caractéristiques | Contacts bifurqués, faible consommation de coil |
| Matériau de contact | Plaqué Or |
| Conformité | UL |
