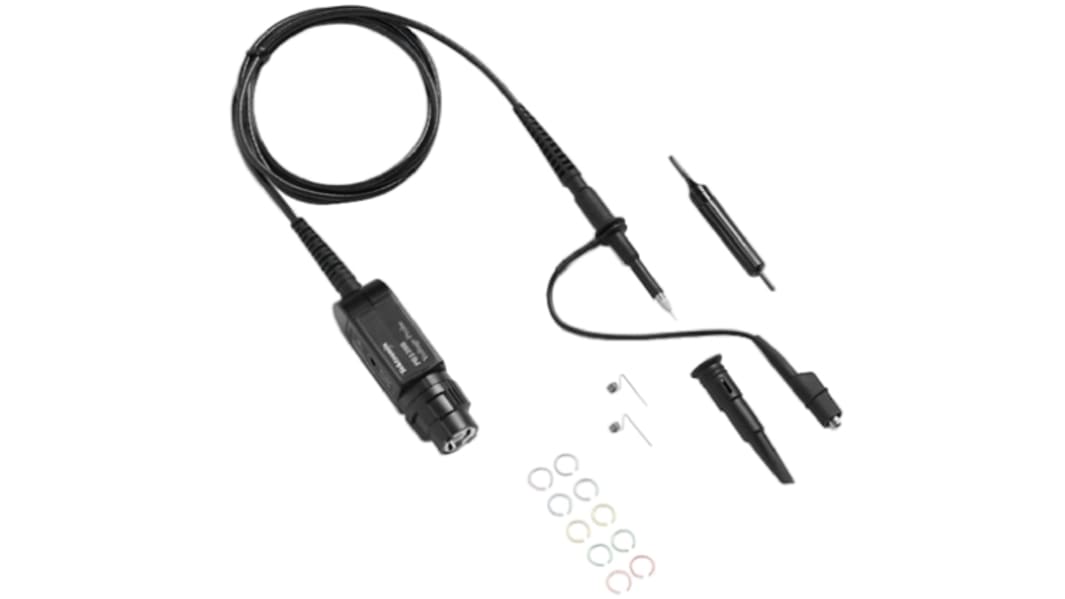

Sonde pour oscilloscope Passive, tension Tektronix, P6139B, bande passante 500MHz, atténuation 10x, Etalonné RS

La P6139B et la P5050B sont des sondes à grande largeur de bande, impédance élevée, dotés d'une tête de sonde de petite taille et d'une pointe effilée qui facilitent le sondage des circuits denses. La P6139B et la P5050B ont des caractéristiques électriques similaires mais prennent en charge des oscilloscopes Tektronix avec des gammes de compensation différentes.

Rendement électrique exceptionnel
Résistante et facile à utiliser
Tête de sonde compacte pour les éléments de circuit de petite taille
Petit corps de sonde pour une visibilité améliorée du circuit en cours de test
Longueur de câble 1,3 m
Cartouches de pointe de sonde remplaçables
Nombreux accessoires pour connexions variées
Interface TekProbe pour connexion BNC directe avec oscilloscopes à entrées 1 MΩ
Le système de mesure intégré d'oscilloscope et de sonde offre une communication intelligente effectuant automatiquement la mise à l'échelle et l'adaptation des unités sur l'affichage de l'oscilloscope.

Les spécifications de P6139B et P5050B sont identiques aux spécifications de P6139A (293-4309) et P5050 (697-8710). D'un point de vue mécanique, les versions "B" sont de conception plus élégante, avec une pointe plus effilée et sont compatibles avec les mises à jour de sécurité de mars 2011 (certifié UL).

La sonde d'oscilloscope à tension passive Tektronix est dotée d'une largeur de bande élevée et d'une haute impédance avec une résistance d'entrée de 10 Mohm. Cette sonde est dotée d'une petite tête de sonde et d'une pointe pointue qui facilite la sonde de circuits denses. Les systèmes de mesure d'oscilloscope et de sonde intégrés sont dotés d'une communication intelligente qui s'adapte automatiquement aux unités sur l'affichage de l'oscilloscope.

La largeur de bande est de c.c. à 500 MHz
Le rapport d'atténuation est de 1:10
L'impédance d'entrée est de 10 Mohm 8 pF
La tension d'entrée maximale c.c. ou RMS est de 300 V crête CAT II
Large plage de compensation (7 pF à 30 pF)
Tête de sonde compacte pour sonder de petits éléments de circuit de géométrie
Petit corps de sonde pour une meilleure visibilité du dispositif testé
Cartouches de pointe de sonde remplaçables
Grand jeu d'accessoires pour une connectivité polyvalente
Interface TEKPROBE pour connexion BNC directe pour oscilloscopes avec entrées 1 Mohm
Les systèmes de mesure d'oscilloscope et de sonde intégrés sont dotés d'une communication intelligente qui s'adapte automatiquement aux unités sur l'affichage de l'oscilloscope
Longueur de câble 1,3 m

Circuits à faible consommation
Entretien
Ingénierie de fabrication
Recherche et développement de test

Certifié UL

2 ressorts de masse longs
Câble de mise à la terre d'un alligator
Pointe à crochet standard
Capuchon de CI
Jeu de bandes de marché
Outil de réglage
Manuel

Sondes d'oscilloscope passives

Tous les produits de cette gamme sont destinés à être utilisés avec des instruments disposant d'une mise à la terre permanente.
