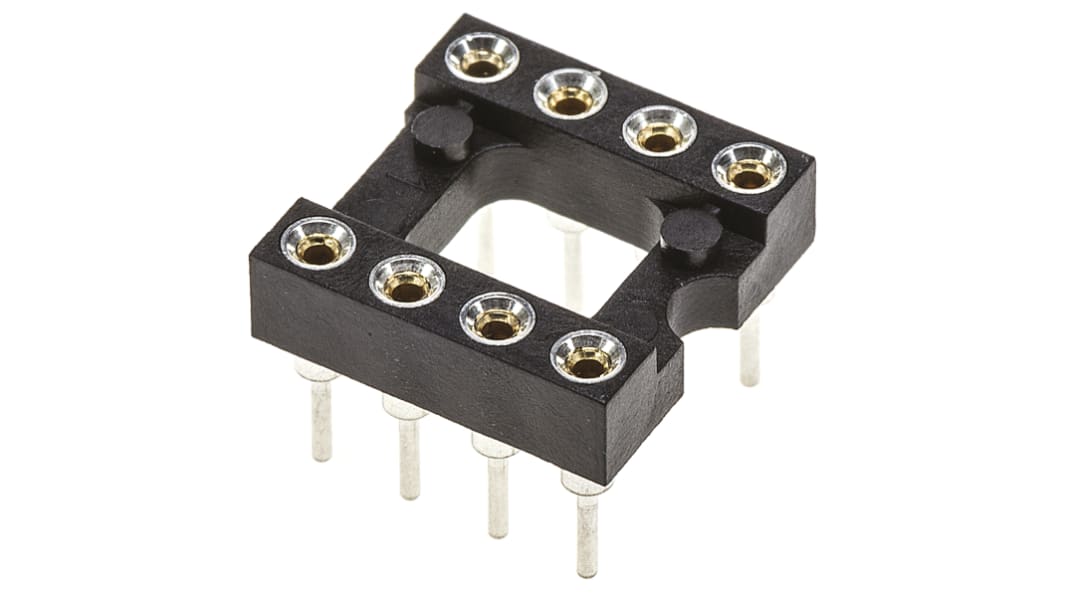

Support DIL Preci-Dip, Entraxe de 2.54 mm, largeur de rangée 7.62 mm 8 voies, Traversant, broches Roulée 110 Vertical,
- Code commande RS:
- 702-0654
- Numéro d'article Distrelec:
- 304-43-810
- Référence fabricant:
- 110-87-308-41-001101
- Marque:
- Preci-Dip
Temporairement en rupture de stock
- Code commande RS:
- 702-0654
- Numéro d'article Distrelec:
- 304-43-810
- Référence fabricant:
- 110-87-308-41-001101
- Marque:
- Preci-Dip
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | Preci-Dip | |
| Type de produit | Support DIL | |
| Nombre de contacts | 8 | |
| Type de montage | Traversant | |
| Courant | 1A | |
| Type de broche | Roulée | |
| Pas | 2.54mm | |
| Largeur de rangée | 7.62mm | |
| Tension | 100, 150V c.a. | |
| Type de châssis | Boîtier ouvert | |
| Placage du contact | Etain, Or | |
| Orientation | Vertical | |
| Type de raccordement | Soudure | |
| Température minimum de fonctionnemen | -55°C | |
| Température d'utilisation maximum | 125°C | |
| Normes/homologations | No | |
| Profondeur | 2.8mm | |
| Longueur | 10.1mm | |
| Largeur | 10.1mm | |
| Série | 110 | |
| Matériau de contact | Alliage de cuivre au béryllium, Laiton | |
| Matériau du boîtier | Téréphtalate de polyéthylène renforcé de fibre de verre | |
| Sélectionner tout | ||
|---|---|---|
Marque Preci-Dip | ||
Type de produit Support DIL | ||
Nombre de contacts 8 | ||
Type de montage Traversant | ||
Courant 1A | ||
Type de broche Roulée | ||
Pas 2.54mm | ||
Largeur de rangée 7.62mm | ||
Tension 100, 150V c.a. | ||
Type de châssis Boîtier ouvert | ||
Placage du contact Etain, Or | ||
Orientation Vertical | ||
Type de raccordement Soudure | ||
Température minimum de fonctionnemen -55°C | ||
Température d'utilisation maximum 125°C | ||
Normes/homologations No | ||
Profondeur 2.8mm | ||
Longueur 10.1mm | ||
Largeur 10.1mm | ||
Série 110 | ||
Matériau de contact Alliage de cuivre au béryllium, Laiton | ||
Matériau du boîtier Téréphtalate de polyéthylène renforcé de fibre de verre | ||
- Pays d'origine :
- CH
Supports CI DIL à structure ouverte de 2,54 mm série 110 de Preci-dip
Ces supports DIL suisses série 110 de Preci-DIP au pas de 2,54 mm sont des connecteurs à structure ouverte et à montage traversant ou à montage CMS perpendiculaire. Ces supports DIL à montage en surface sont conçus pour les applications de soudure par refusion ou par vapeur avec terminaisons Gullwing pour une résistance maximale et un test du circuit plus facile lors d'un montage sur CI.
Les manchons sont en laiton étamé avec clips de contact dorés à 4 doigts
Les codes commande 702-0691, 702-2704, 702-2701, 702-2713, 702-2767, 702-2779, 702-2773, 702-2798 et 702-2808 ne possèdent pas de barre centrale
Les codes commande 702-2785, 702-2798, 702-2795, 702-2808, 702-2811 et 702-2818 possèdent deux barres centrales
Standards
UL 94V_0
