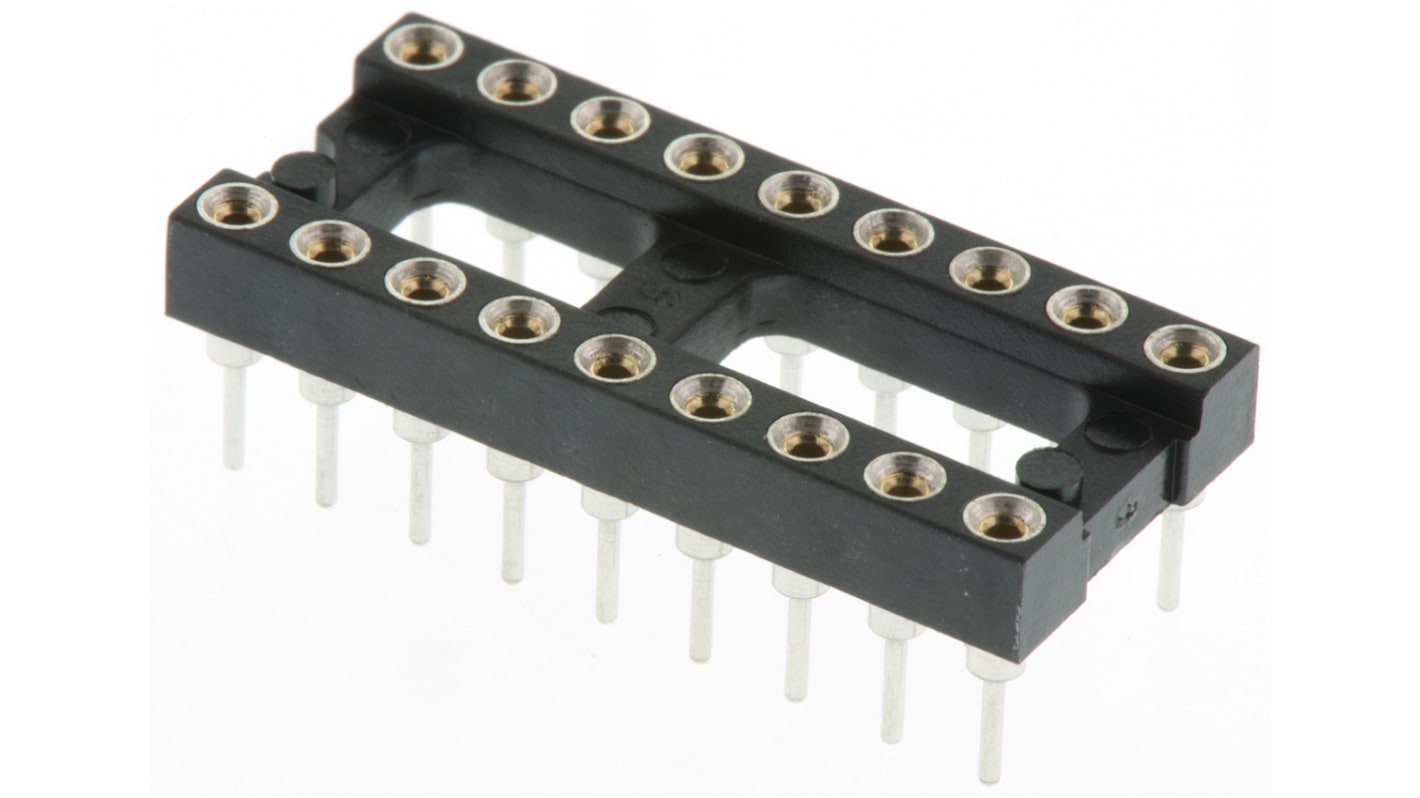

Support DIL Preci-Dip 18 voies, Traversant, broches Tulipe, Entraxe de 2.54mm, largeur de rangée 7.62mm
- Code commande RS:
- 702-0691
- Référence fabricant:
- 110-87-318-41-001101
- Marque:
- Preci-Dip
55 pour livraison dès le lendemain (stock France)
75 Sous 2 jour(s) (stock Europe)
Ajouté
Prix pour l'unité (par multiple de 5)
1,006 €
HT
1,207 €
TTC
| Unité | Prix par unité | le paquet* |
| 5 - 70 | 1,006 € | 5,03 € |
| 75 - 245 | 0,838 € | 4,19 € |
| 250 - 495 | 0,724 € | 3,62 € |
| 500 - 1245 | 0,698 € | 3,49 € |
| 1250 + | 0,682 € | 3,41 € |
| *Prix donné à titre indicatif | ||
- Code commande RS:
- 702-0691
- Référence fabricant:
- 110-87-318-41-001101
- Marque:
- Preci-Dip
Documentation technique
Législation et Conformité
- Pays d'origine :
- CH
Détail produit
Supports CI DIL à structure ouverte de 2,54 mm série 110 de Preci-dip
Ces supports DIL suisses série 110 de Preci-DIP au pas de 2,54 mm sont des connecteurs à structure ouverte et à montage traversant ou à montage CMS perpendiculaire. Ces supports DIL à montage en surface sont conçus pour les applications de soudure par refusion ou par vapeur avec terminaisons Gullwing pour une résistance maximale et un test du circuit plus facile lors d'un montage sur CI.
Les manchons sont en laiton étamé avec clips de contact dorés à 4 doigts
Les codes commande 702-0691, 702-2704, 702-2701, 702-2713, 702-2767, 702-2779, 702-2773, 702-2798 et 702-2808 ne possèdent pas de barre centrale
Les codes commande 702-2785, 702-2798, 702-2795, 702-2808, 702-2811 et 702-2818 possèdent deux barres centrales
Les codes commande 702-0691, 702-2704, 702-2701, 702-2713, 702-2767, 702-2779, 702-2773, 702-2798 et 702-2808 ne possèdent pas de barre centrale
Les codes commande 702-2785, 702-2798, 702-2795, 702-2808, 702-2811 et 702-2818 possèdent deux barres centrales
Normes
UL 94V_0
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Nombre de contacts | 18 |
| Type de montage | Traversant |
| Type de broche | Tulipe |
| Pas | 2.54mm |
| Largeur de rangée | 7.62mm |
| Type de châssis | Boîtier ouvert |
| Type de raccordement | A souder |
| Placage du contact | Or, Etain |
| Courant | 1A |
| Orientation | Vertical |
| Longueur | 22.8mm |
| Largeur | 10.1mm |
| Profondeur | 2.8mm |
| Dimensions | 22.8 x 10.1 x 2.8mm |
| Température de fonctionnement minimale | -55°C |
| Matériau du boîtier | PET renforcé de fibre de verre |
| Tension | 100 V c.a., 150 V c.c. |
| Matériau du contact | Cuivre Béryllium, Laiton |
| Température de fonctionnement maximale | +125°C |
