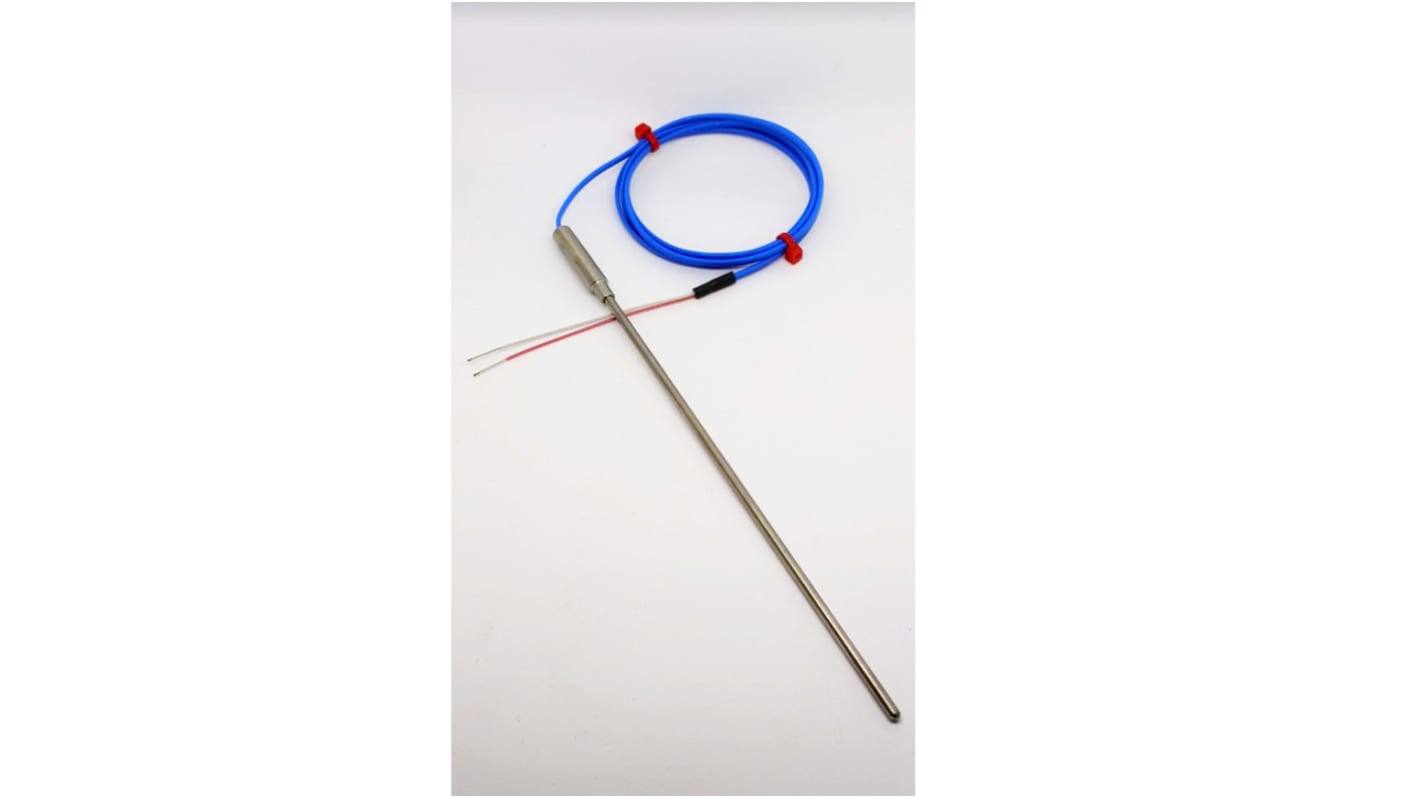

Thermocouple à isolation minérale RS PRO type K Ø 6mm, L 250mm, +1100°C max à Raccord dénudé

RS PRO est fier de présenter une nouvelle série de thermocouples à isolation minérale de type K. Ces sondes à thermocouple ont une construction durable et sont dotées d'une gaine de sonde en acier inoxydable 310. La gaine flexible à isolation minérale peut être courbée et formée selon l'application. Un joint de pot simple et un câble sans terminaison à paire plate isolée PFA de 1 m et 7 / 0,2 mm est inclus. La jonction isolée de la gaine offre une protection contre les signaux électriques parasites

Un thermocouple est un capteur utilisé pour mesurer la température dans une large gamme de procédés différents et se compose de deux parties de fil en métaux différents reliés entre eux à leurs deux extrémités pour former deux jonctions. La jonction chaude ou de mesure est connectée au corps dont la température va être mesurée. La jonction froide ou de référence est connectée à un corps à la température connue. Lorsque la jonction de mesure est placée sur quelque chose de chaud, une différence de tension ou de potentiel entre l'élément en question et la jonction de référence se produit. Cette tension peut ensuite être convertie en une mesure de température à l'aide de tables de référence de thermocouple. Ce processus est également connu sous le nom d'effet Seebeck.

Une jonction isolée ou non reliée à la terre est l'endroit où les fils de thermocouple sont soudés ensemble et entièrement recouverts par une gaine de protection extérieure qui les isole, souvent par un isolant minéral. L'avantage de cette technique est qu'elle réduit les interférences électriques et permet des relevés stables.

L'isolant minéral est utilisé pour isoler les fils du thermocouple l'un de l'autre et de la gaine de sonde en métal qui les entoure. La gaine est remplie d'une poudre d'oxyde de magnésium extrêmement compacte qui empêche les conducteurs d'entrer en contact l'un avec l'autre sauf à la jonction fixe. La densité élevée de la poudre minérale permet au thermocouple d'offrir une réponse rapide car il favorise un transfert thermique rapide entre le conducteur et la gaine. L'isolation minérale permet également de protéger le fil de thermocouple contre les dommages environnementaux, y compris la corrosion, empêche les interférences électriques et permet au câble d'être flexible tout en conservant sa résistance mécanique.

Les thermocouples de type K sont le type le plus courant et sont à la fois précis et flexibles avec une large plage de températures. Les applications typiques pour ces sondes à thermocouple de type K à isolation minérale incluent les échangeurs de chaleur, les centrales électriques, les fours à brique et ciment, les fours de traitement thermique et de recuit, les thermostats, les thermomètres alimentaires, les diagnostics de véhicule et les laboratoires
