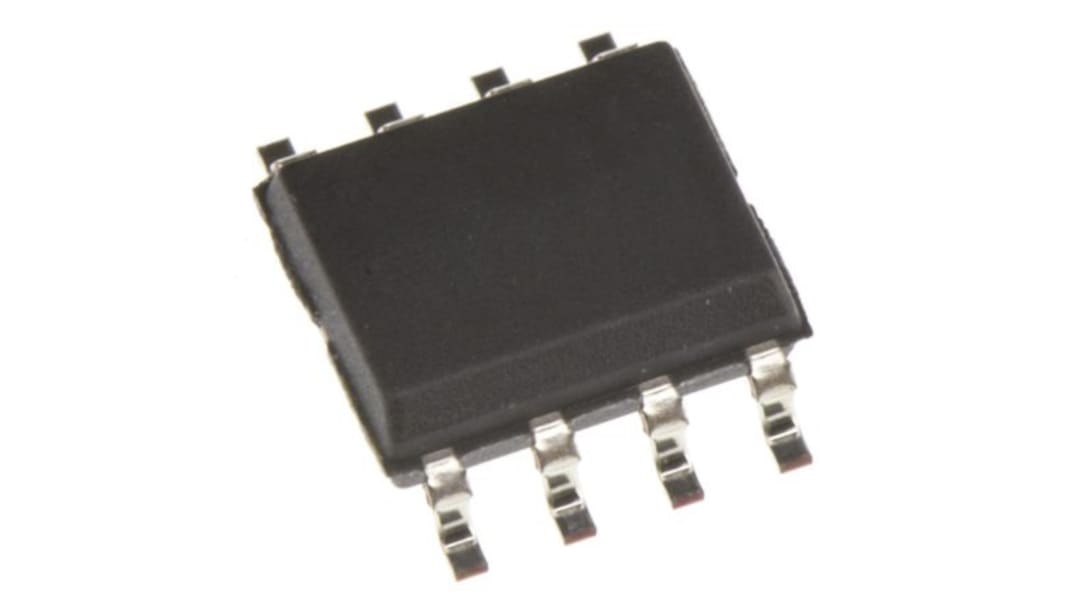

Logic Level Translator, MC100EPT25DGOS, SOIC-NB 8 broches
- Code commande RS:
- 186-9227
- Référence fabricant:
- MC100EPT25DG
- Marque:
- onsemi
8 En stock pour livraison sous 2 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour la pièce
10,60 €
HT
12,72 €
TTC
| Unité | Prix par unité |
| 1 - 9 | 10,60 € |
| 10 - 24 | 9,62 € |
| 25 - 49 | 9,15 € |
| 50 + | 8,96 € |
- Code commande RS:
- 186-9227
- Référence fabricant:
- MC100EPT25DG
- Marque:
- onsemi
Documentation technique
Législation et Conformité
Détail produit
Le MC100EPT25 est un translateur LVECL/ECL différentiel vers LVTTL. Ce dispositif nécessite +3,3 V, -3,3 V à -5,2 V, et une mise à la terre. Le petit boîtier SOIC 8 fils et la porte simple de l'EPT25 le rendent idéal pour les applications qui nécessitent la translation d'une horloge ou d'un signal de données.
La sortie VBB permet également d'utiliser l'EPT25 dans un mode d'entrée à extrémité simple. Dans ce mode, la sortie VBB est liée à l'entrée D pour un tampon inverseur ou à l'entrée D pour un tampon non inverseur. S'il est utilisé, la broche VBB doit être contournée à la masse avec au moins un condensateur de 0,01 μF.
La sortie VBB permet également d'utiliser l'EPT25 dans un mode d'entrée à extrémité simple. Dans ce mode, la sortie VBB est liée à l'entrée D pour un tampon inverseur ou à l'entrée D pour un tampon non inverseur. S'il est utilisé, la broche VBB doit être contournée à la masse avec au moins un condensateur de 0,01 μF.
Délai de propagation typique de 1,1 ns
Fréquence maximale> de 275 MHz typique
Plage de fonctionnement : Vcc = 3 à 3,6 V, VEE = -5,5 à -3 V, GND = 0 V.
Sorties TTL 24 mA
La sortie Q est faible par défaut avec les entrées ouvertes ou à la masse
Sortie VBB
Etat par défaut d'entrée ouverte
Pince de sécurité sur les entrées
Boîtiers sans plomb disponibles
Fréquence maximale> de 275 MHz typique
Plage de fonctionnement : Vcc = 3 à 3,6 V, VEE = -5,5 à -3 V, GND = 0 V.
Sorties TTL 24 mA
La sortie Q est faible par défaut avec les entrées ouvertes ou à la masse
Sortie VBB
Etat par défaut d'entrée ouverte
Pince de sécurité sur les entrées
Boîtiers sans plomb disponibles
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Famille logique | ECL |
| Type de montage | CMS |
| Type de boîtier | SOIC-NB |
| Type de sortie | LVTTL |
| Nombre de broches | 8 |
| Fonction logique | Translateur |
| Dimensions | 5 x 4 x 1.5mm |
| Tension de sortie niveau bas maximum | 24mA |
| Courant de sortie niveau haut maximum | -3mA |
| Translateur | ECL vers LVTTL |
| Condition de test du délai du propagation | 20pF |
| Tension d'alimentation fonctionnement maximum | 3,6 V |
| Délai de propagation maximum @ capacité de charge maximum | 1600 ps @ 20 pF |
| Température d'utilisation maximum | +85 °C |
| Tension d'alimentation de fonctionnement minimum | 3 V |
| Température de fonctionnement minimum | -40 °C |
