- Code commande RS:
- 825-6668
- Référence fabricant:
- 4650X
- Marque:
- ebm-papst
2 En stock pour livraison sous 2 jour(s)
Ajouté
Prix pour la pièce
64,31 €
HT
77,17 €
TTC
Unité | Prix par unité |
1 - 4 | 64,31 € |
5 - 9 | 59,17 € |
10 - 24 | 56,59 € |
25 - 49 | 52,73 € |
50 + | 49,65 € |
- Code commande RS:
- 825-6668
- Référence fabricant:
- 4650X
- Marque:
- ebm-papst
Législation et Conformité
Détail produit

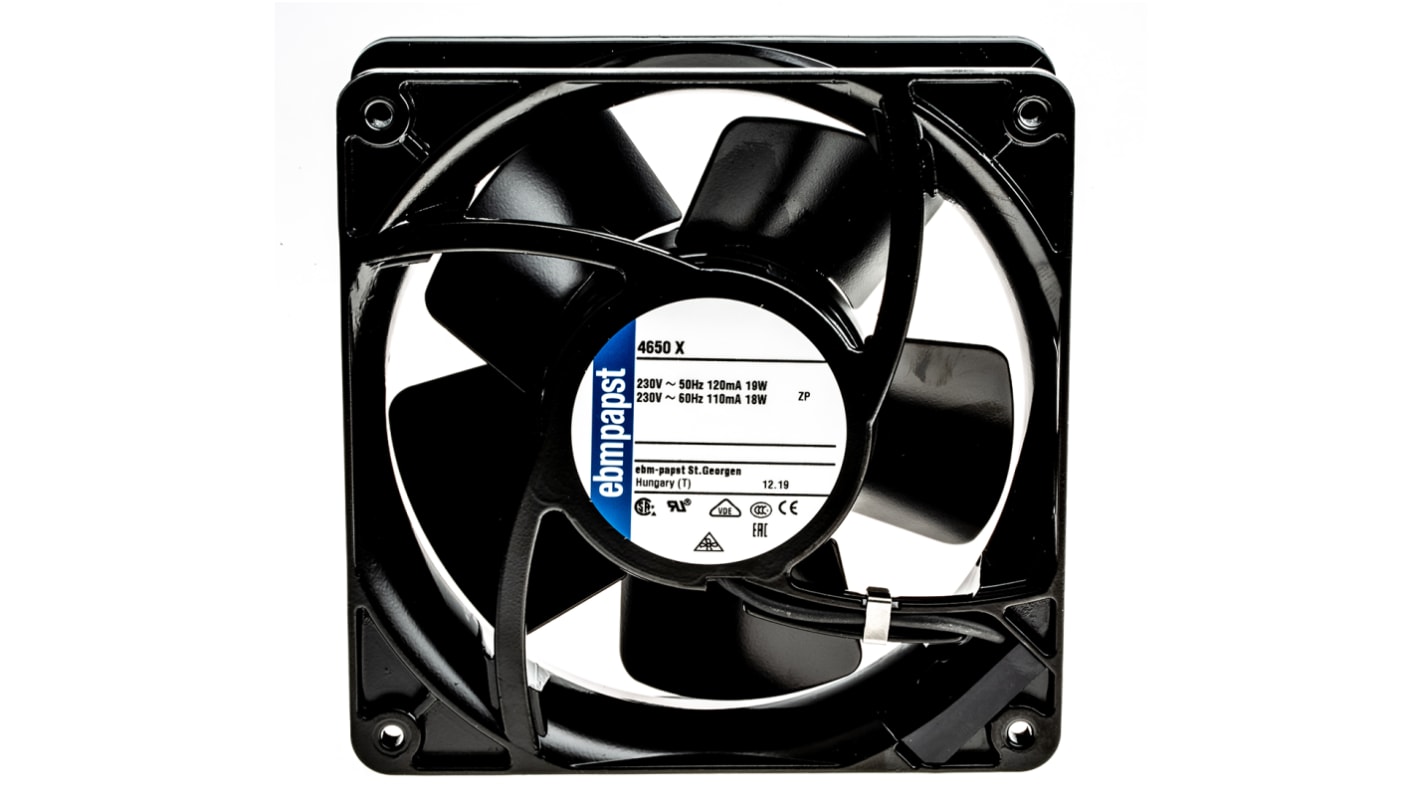

Ventilateurs axiaux c.a. compacts série ebm-papst 4000 X
Qu'est-ce qu'un ventilateur axial c.a. ?
Conçus pour créer un débit d'air élevé et à pression moyenne, les ventilateurs axiaux c.a. sont utilisés lorsque la tension c.c. n'est pas disponible. Les ventilateurs axiaux sont dotés d'un rotor entouré de lames fonctionnant comme une hélice. Le moteur du ventilateur est intégré dans le moyeu du rotor pour fournir une unité de ventilateur compacte. Le rotor aspire l'air de façon axiale parallèle à l'arbre du moteur rotatif et force l'air vers le dehors dans la même direction. Le ventilateur axial est entouré d'un boîtier à collerette avec des orifices de fixation pour un montage à l'intérieur de l'équipement.
Moteur à rotor externe
Contrairement aux moteurs à rotor interne traditionnels où l'arbre rotatif est entouré par les bobines électromagnétiques, les ventilateurs d'ebm-papst sont dotés d'un moteur à rotor externe. Dans un moteur à rotor externe, les bobines magnétiques sont enfermées dans un boîtier en rotation. L'avantage de cette conception est que les moteurs à rotor externe sont de taille plus compacte, fonctionnent de manière plus efficace et sont moins sensibles à la surchauffe que les moteurs à rotor interne
Conception par des experts
Les rotors de ventilateur et le boîtier de la forme intérieure des ventilateurs axiaux c.a. compacts d'ebm-papst sont conçus par des experts à l'aide de logiciels informatiques de pointe. Les lames sont de conception aérodynamique et équilibrées dynamiquement sur deux plans pour des performances optimales. La sortie d'air et les performances du moteur sont adaptées avec précision à la taille du ventilateur, ce qui entraîne un faible bruit, y compris à haute pression.
Caractéristiques et avantages clés de la série ebm-papst 4000 X
• Moteur de ventilateur intégré dans le moyeu du rotor pour former une unité de ventilateur compacte
• Moteur à bague de déphasage à rotor externe
• Design compact de 119 x 119 mm avec petite profondeur d'installation de 38 mm
• Conception experte pour un rendement et des performances maximales
• Lames aérodynamiques pour un faible niveau de bruit et une efficacité accrue
• Choix de types de paliers, y compris de paliers lisses PAPST Sintec pour un bruit et une sensibilité aux chocs faibles
• Boîtiers à collerette avec orifices de fixation 4 x 3,7 mm pour l'installation dans l'équipement
• Boîtier en alliage moulé pour une construction robuste
• Indice de protection IP20
• Protection contre la surcharge par protection par impédance
• Longue durée de vie
• Moteur à bague de déphasage à rotor externe
• Design compact de 119 x 119 mm avec petite profondeur d'installation de 38 mm
• Conception experte pour un rendement et des performances maximales
• Lames aérodynamiques pour un faible niveau de bruit et une efficacité accrue
• Choix de types de paliers, y compris de paliers lisses PAPST Sintec pour un bruit et une sensibilité aux chocs faibles
• Boîtiers à collerette avec orifices de fixation 4 x 3,7 mm pour l'installation dans l'équipement
• Boîtier en alliage moulé pour une construction robuste
• Indice de protection IP20
• Protection contre la surcharge par protection par impédance
• Longue durée de vie
Caractéristiques du boîtier
Les boîtiers de ces ventilateurs axiaux c.a. compacts sont dotés de goujons de mise à la terre avec filetages M4 et UNC Des orifices de diamètre 4 x 3,7 mm dans la bride de fixation environnante permettent de monter le ventilateur sur l'une ou l'autre face
Comment connecter le ventilateur ?
Quels sont les accessoires disponibles ?
• Protège-doigts : les protège-doigts pour ces ventilateurs peuvent être achetés séparément (voir les codes commande 101-8096, 512-581, 826-1357, 826-1354 et 826-1363).
• Protection de ventilateur à filtre : code commande 482-207 et 482-140
• Sangle de montage de filtre de ventilateur : code commande 826-1398
• Clip de vis de montage : code commande 482-203
• Protection de ventilateur à filtre : code commande 482-207 et 482-140
• Sangle de montage de filtre de ventilateur : code commande 826-1398
• Clip de vis de montage : code commande 482-203
Kits de ventilateur
Versions économes en énergie
Les ventilateurs axiaux de la série ACi 4400 sont les versions économes en énergie de la série 4000 N. Ces ventilateurs utilisent des moteurs dotés de la technologie GreenTech EC offrant des performances améliorées avec une fraction de la consommation d'énergie des moteurs traditionnels. Pour les embouts, voir généralement les codes commande 740-6385 et 912-6123
Applications
Ces ventilateurs axiaux c.a. compacts sont conçus pour l'échange d'air chaud ou froid dans une large gamme de dispositifs et systèmes. Les applications sont les suivantes :
• Restauration
• Appareils électroménagers
• Boîtiers
• Ventilateurs, moteurs et pompes
• Chauffage et ventilation
• Entraînements industriels
• Instruments
• Eclairage
• Machines et applications industrielles
• Médical
• Alimentations
• Impression
• Télécommunications
• Systèmes UV
• Appareils électroménagers
• Boîtiers
• Ventilateurs, moteurs et pompes
• Chauffage et ventilation
• Entraînements industriels
• Instruments
• Eclairage
• Machines et applications industrielles
• Médical
• Alimentations
• Impression
• Télécommunications
• Systèmes UV
Caractéristiques techniques
Attribut | Valeur |
---|---|
Tension d'alimentation | 230 V c.a. |
Fonctionnement V c.c. ou V c.a. | c.a. |
Hauteur | 119mm |
Puissance consommée | 19W |
Largeur | 119mm |
Profondeur | 38mm |
Type de raccordement | Fiche mâle plate |
Débit d'air | 160m³/h |
Dimensions | 119 x 119 x 38mm |
Niveau sonore | 46dB |
Vitesse du ventilateur | 2650tr/min |
Direction de la courbure | Avant |
Sortie du capteur | Sortie tension |
Type de roulements | Manchon |
Indice de protection IP | IP20 |
