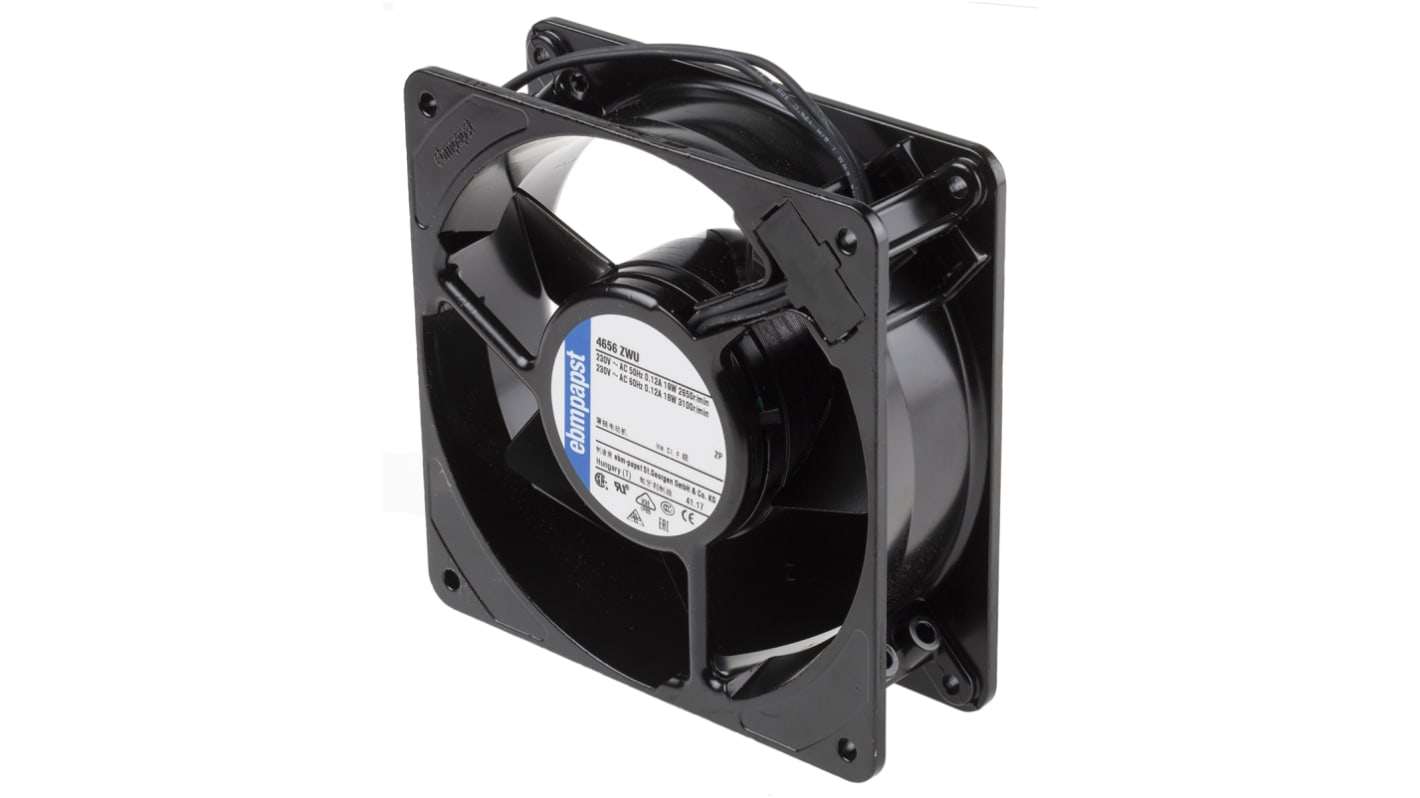

Ventilateur axial 4000 Z ebm-papst 230 V c.a., 160m³/h, 119 x 119 x 38mm, 19W

Conçus pour créer un débit d'air élevé et à pression moyenne, les ventilateurs axiaux c.a. sont utilisés lorsque la tension c.c. n'est pas disponible. Les ventilateurs axiaux sont dotés d'un rotor entouré de lames fonctionnant comme une hélice. Le moteur du ventilateur est intégré dans le moyeu du rotor pour fournir une unité de ventilateur compacte. Le rotor aspire l'air de façon axiale parallèle à l'arbre du moteur rotatif et force l'air vers le dehors dans la même direction. Le ventilateur axial est entouré d'un boîtier à collerette avec des orifices de fixation pour un montage à l'intérieur de l'équipement.

Contrairement aux moteurs à rotor interne traditionnels dans lesquels l'axe de rotation est entouré de bobines électromagnétiques, les ventilateurs ebm-papst sont dotés d'un moteur à rotor externe. Dans un moteur à rotor externe, les bobines magnétiques sont enfermées dans un boîtier rotatif. L'avantage de cette conception est que les moteurs à rotor externe sont plus compacts, fonctionnent plus efficacement et sont moins enclins à la surchauffe que les moteurs à rotor interne

Les rotors de ventilateur et le boîtier de la forme intérieure des ventilateurs axiaux c.a. compacts d'ebm-papst sont conçus par des experts à l'aide de logiciels informatiques de pointe. Les lames sont de conception aérodynamique et équilibrées dynamiquement sur deux plans pour des performances optimales. La sortie d'air et les performances du moteur sont adaptées avec précision à la taille du ventilateur, ce qui entraîne un faible bruit, y compris à haute pression.

La série de ventilateurs axiaux 4000 NU d'ebm-papst est conçue pour admettre l'air par les entretoises. Le moteur et les composants électroniques sont encapsulés pour offrir une protection IP68 contre la poussière et l'eau.

• Moteur de ventilateur intégré dans le moyeu du rotor pour former une unité de ventilateur compacte
• Evacuation de l'air sur entretoises
• Moteur à bague de déphasage avec rotor externe
• Design compact de 119 x 119 mm avec petite profondeur d'installation de 38 mm
• Conception experte pour un rendement et des performances maximaux
• Lames aérodynamiques pour un faible niveau sonore et une efficacité accrue
• Choix de types de paliers, y compris de paliers lisses PAPST Sintec pour un bruit et une sensibilité aux chocs faibles
• Boîtiers à collerette avec orifices de fixation pour l'installation dans l'équipement
• Boîtier en alliage moulé pour une construction robuste
• Indice de protection IP68
• Protection par impédance contre les surcharges
• Longue durée de vie

Les boîtiers de ces ventilateurs axiaux c.a. compacts sont dotés d'une broche de mise à la terre avec 8 vis autotaraudeuses M4

Ces ventilateurs axiaux c.a. sont fournis avec des fils (825-6661 310 mm, 825-6661 770 mm)

• Protège-doigts : les protège-doigts pour ces ventilateurs peuvent être achetés séparément (voir les codes commande 101-8096, 512-581, 826-1357, 826-1354 et 826-1363).
• Protection du ventilateur à filtre : codes commandes 482-207 et 482-140
• Sangle de montage du filtre de ventilateur : code commande 826-1398
• Clip de vis de montage : code commande 482-203

Les kits de ventilateurs de la série 4000 sont composés soit d'un ventilateur, d'un câble et d'une grille de protection, soit d'un ventilateur, d'un câble et d'un filtre. Voir principalement les codes commande 797-2258 et 797-2230

Les ventilateurs axiaux de la série ACi 4400 sont les versions économes en énergie de la série 4000 N. Ces ventilateurs utilisent des moteurs dotés de la technologie GreenTech EC offrant des performances améliorées avec une fraction de la consommation d'énergie des moteurs traditionnels. Voir principalement les codes commande 740-6385 et 912-6123

Ces ventilateurs axiaux c.a. compacts sont conçus pour l'échange d'air chaud ou froid dans une large gamme de dispositifs et systèmes. Les applications sont les suivantes :

• Restauration
• Appareils électroménagers
• Boîtiers
• Ventilateurs, moteurs et pompes
• Chauffage et ventilation
• Entraînements industriels
• Instruments
• Eclairage
• Machines et applications industrielles
• Médical
• Alimentations
• Impression
• Télécommunications
• Systèmes UV
