- Code commande RS:
- 177-3309
- Référence fabricant:
- MIC5841YWM-TR
- Marque:
- Microchip
204 En stock pour livraison sous 2 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour l'unité (par multiple de 2)
2,065 €
HT
2,478 €
TTC
Unité | Prix par unité | le paquet* |
2 + | 2,065 € | 4,13 € |
*Prix donné à titre indicatif |
- Code commande RS:
- 177-3309
- Référence fabricant:
- MIC5841YWM-TR
- Marque:
- Microchip
Documentation technique
Législation et Conformité
- Pays d'origine :
- CN
Détail produit

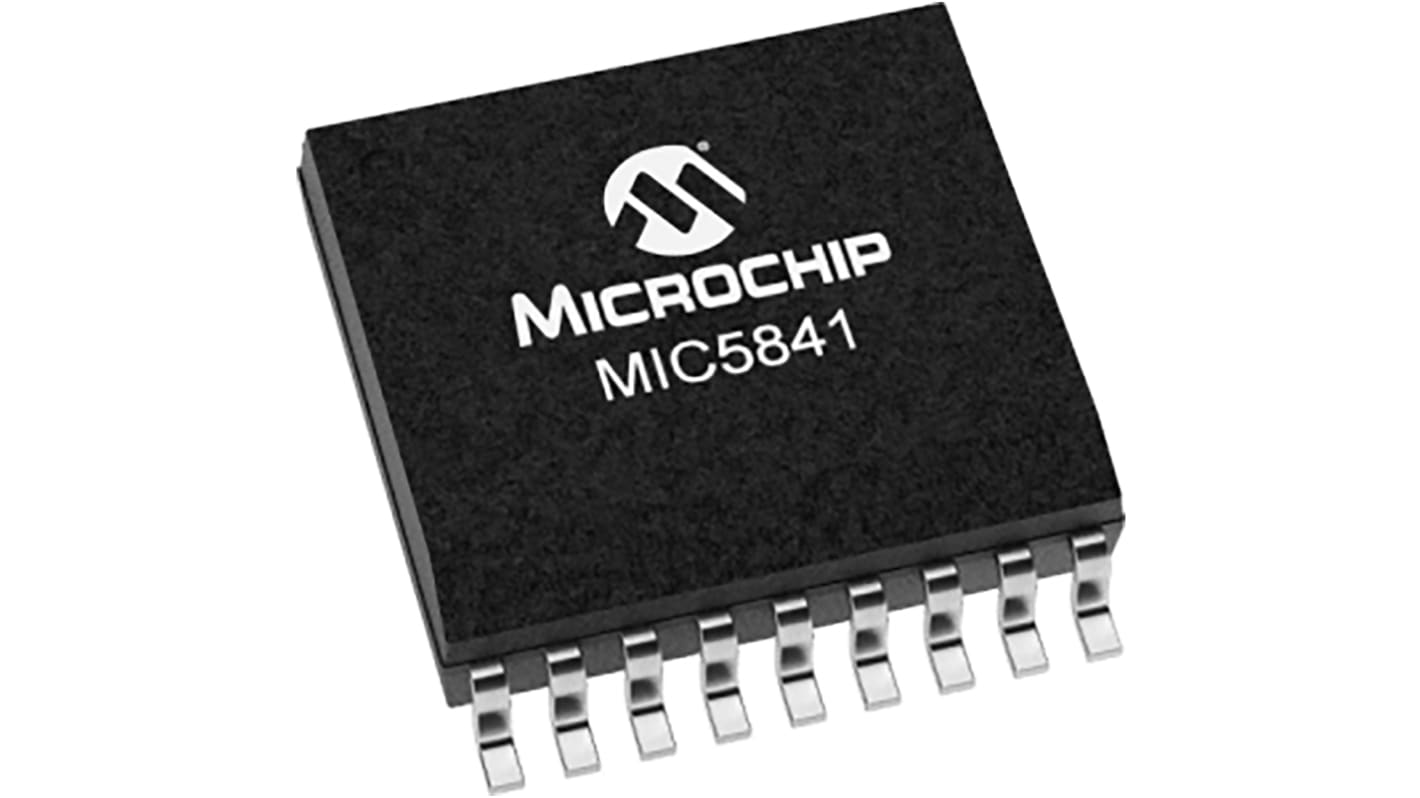

A l'aide de la technologie BiCMOS, les circuits intégrés MIC5841 / 5842 ont été fabriqués pour être utilisés dans une grande variété d'applications de driver d'alimentation périphériques. Les dispositifs sont tous équipés d'un registre à décalage CMOS huit bits, un circuit de commande CMOS, huit verrous de données CMOS, et huit drivers de sortie Darlington bipolaires à dissipation de courant. Ces deux dispositifs diffèrent seulement en termes de valeurs nominales de tension maximales. Le MIC5842 offre des performances supérieures avec une tension d'isolement nominale minimale de 80 V (50 V en continu).
Vitesse de transmission de données en entrée minimum de 3,3 MHz
Compatible CMOS, PMOS, NMOS et TTL
Résistances d'arrêt et de démarrage internes
Logique et verrous CMOS faible consommation
Sorties haute tension, à dissipation de courant
Diodes de protection contre les surtensions transitoires en sortie
Fonctionnement de l'alimentation simple ou divisé
Compatible CMOS, PMOS, NMOS et TTL
Résistances d'arrêt et de démarrage internes
Logique et verrous CMOS faible consommation
Sorties haute tension, à dissipation de courant
Diodes de protection contre les surtensions transitoires en sortie
Fonctionnement de l'alimentation simple ou divisé
Caractéristiques techniques
Attribut | Valeur |
---|---|
Famille logique | MIC5840 |
Nombre d'éléments par circuit | 1 |
Nombre de bits | 8 |
Nombre de canaux par circuit | 8 |
Type de sortie | CMOS |
Type de montage | CMS |
Type de boîtier | SOIC |
Nombre de broches | 18 |
Tension d'alimentation fonctionnement maximum | 15 V |
Température d'utilisation maximum | +85 °C |
Température de fonctionnement minimum | -40 °C |
