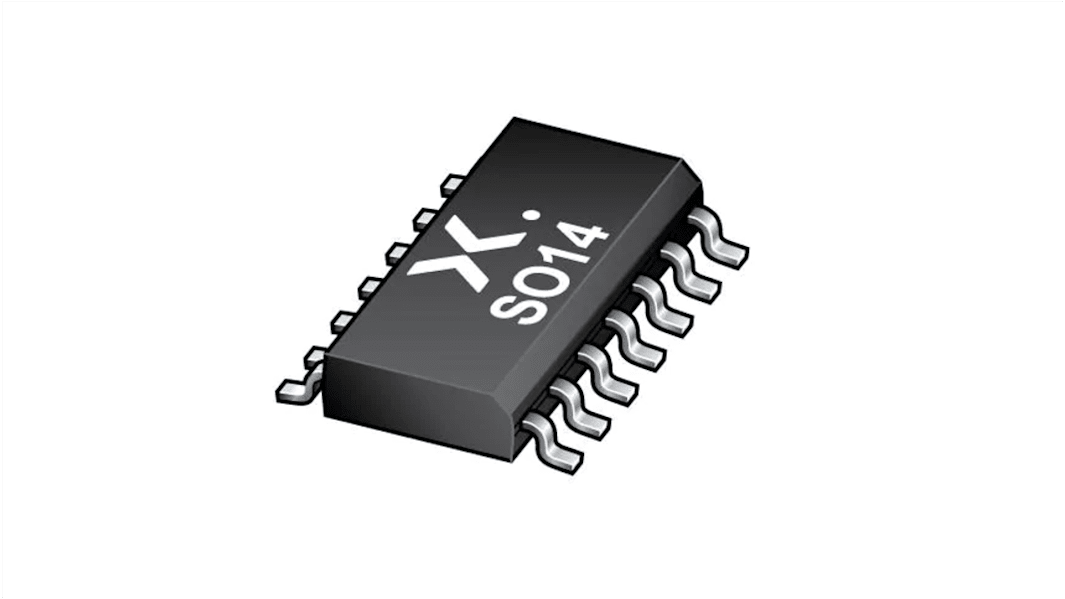

Circuit intégré pour bascule AEC-Q100 grade 1 Nexperia HC CMOS 14 broches SO-14
- Code commande RS:
- 243-4416
- Référence fabricant:
- 74HC73D-Q100J
- Marque:
- Nexperia
Prix dégressifs sur quantité
Sous-total (1 paquet de 25 unités)*
8,80 €
HT
10,55 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
En stock
- Plus 1 925 unité(s) expédiée(s) à partir du 02 mars 2026
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité | le paquet* |
|---|---|---|
| 25 - 25 | 0,352 € | 8,80 € |
| 50 - 75 | 0,345 € | 8,63 € |
| 100 - 225 | 0,27 € | 6,75 € |
| 250 - 975 | 0,252 € | 6,30 € |
| 1000 + | 0,171 € | 4,28 € |
*Prix donné à titre indicatif
- Code commande RS:
- 243-4416
- Référence fabricant:
- 74HC73D-Q100J
- Marque:
- Nexperia
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | Nexperia | |
| Type de produit | Circuit intégré pour bascule | |
| Famille logique | HC | |
| Type d'entrée | Asymétrique | |
| Type de sortie | CMOS | |
| Polarité | Négatif | |
| Type de montage | Surface | |
| Tension d'alimentation minimum | 2V | |
| Type de Boitier | SO-14 | |
| Nombre de broches | 14 | |
| Tension d'alimentation maximum | 6V | |
| Type Flip-Flop | Type JK | |
| Température minimum de fonctionnement | -40°C | |
| Type de déclenchement | Front négatif | |
| Température d'utilisation maximum | 125°C | |
| Normes/homologations | HBM JESD22-A114F, AEC-Q100 (Grade 1), JEDEC Standards JESD8C (2.7 V to 3.6 V), JESD7A (2.0 V to 6.0 V), MM JESD22-A115-A | |
| Série | 74HC73-Q100 | |
| Standard automobile | AEC-Q100 grade 1 | |
| Sélectionner tout | ||
|---|---|---|
Marque Nexperia | ||
Type de produit Circuit intégré pour bascule | ||
Famille logique HC | ||
Type d'entrée Asymétrique | ||
Type de sortie CMOS | ||
Polarité Négatif | ||
Type de montage Surface | ||
Tension d'alimentation minimum 2V | ||
Type de Boitier SO-14 | ||
Nombre de broches 14 | ||
Tension d'alimentation maximum 6V | ||
Type Flip-Flop Type JK | ||
Température minimum de fonctionnement -40°C | ||
Type de déclenchement Front négatif | ||
Température d'utilisation maximum 125°C | ||
Normes/homologations HBM JESD22-A114F, AEC-Q100 (Grade 1), JEDEC Standards JESD8C (2.7 V to 3.6 V), JESD7A (2.0 V to 6.0 V), MM JESD22-A115-A | ||
Série 74HC73-Q100 | ||
Standard automobile AEC-Q100 grade 1 | ||
Le flip-flop JK à double bord négatif déclenché de Nexperia avec entrées J, K, d'horloge (nCP) et de réinitialisation (nR) individuelles et sorties nQ et nQ complémentaires. Les entrées J et K doivent être stables un temps de configuration avant la transition d'horloge HAUT à BAS pour un fonctionnement prévisible. (nR) est asynchrone, lorsque LOW, il annule les entrées d'horloge et de données, forçant la sortie nQ LOW et la sortie nQ high. L'action de déclenchement de Schmitt dans l'entrée d'horloge rend le circuit extrêmement tolérant aux temps de montée et de descente d'horloge plus lents. Les entrées incluent des diodes de blocage. Cela permet l'utilisation de résistances limitatrices de courant pour connecter les entrées aux tensions en cas de V c.c. excessif.
Qualification des produits automobiles conformément à la norme AEC-Q100 (Grade 1)
Spécifié de -40 à +85 °C et de -40 à +125 °C
Dissipation de faible puissance CMOS
Grande plage de tension d'alimentation de 2,0 à 6,0 V
Haute immunité au bruit
Performance de verrouillage supérieure à 100 mA selon JESD 78 Classe II Niveau B
