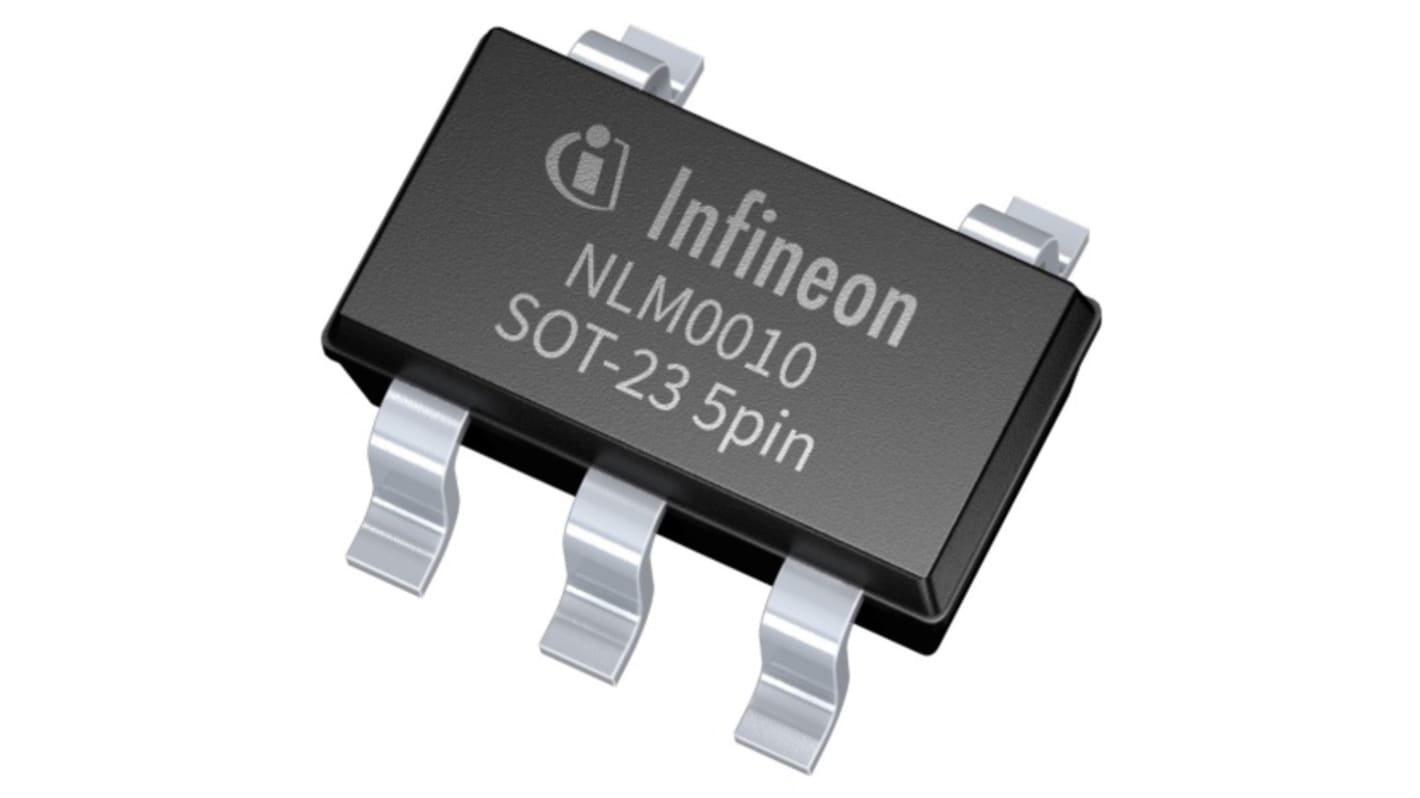

CI driver de LED, Infineon 3/5.5 V, 5 broches, SOT-23

Voir la catégorie
Actuellement indisponible
Nous ne savons pas si cet article sera de nouveau disponible. RS a l'intention de le retirer de son assortiment sous peu.
Code commande RS:
222-4965
Référence fabricant:
NLM0010XTSA1
Marque:
Infineon
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout

Marque

Infineon

Type de produit

CI driver de LED

Type de tension d'entrée

a.c.

Gradation

PWM

Puissance de sortie maximum

5.6W

Type de montage

Traversant

Type de Boitier

SOT-23

Nombre de broches

5

Température minimum de fonctionnement

-40°C

Température d'utilisation maximum

150°C

Série

NLM0010

Hauteur

1.45mm

Longueur

2.9mm

Normes/homologations

RoHS

Standard automobile

Non

CI de configuration NFC avec sortie à modulation de largeur d'impulsion (PWM) NLM0010


Le CI de configuration NFC bimode d'Infineon (NLM0010) avec sortie de modulation de largeur d'impulsion (PWM) est conçu pour les applications de LED pour activer la fonction de programmation NFC émergente, compatible avec l'interface module-driver Special Interest Group (MD-SIG). En plus de la programmation NFC, des fonctions avancées telles que le comptage marche/arrêt sont intégrées. Grâce aux caractéristiques du CI de configuration NFC en mode double, les clients peuvent facilement les activer sans avoir besoin d'un microcontrôleur supplémentaire.

Comme la NLM0010 est une machine d'état, aucun effort de développement de micrologiciel n'est nécessaire. Il peut s'adapter facilement aux conceptions existantes, ce qui permet de remplacer la résistance enfichable du concept de configuration actuelle.

Le NLM0010 est une version légère du CI de configuration NFC-PWM NLM0011 sans fonction CLO.

Résumé des caractéristiques

  • Sortie de modulation de largeur d'impulsion (PWM) configurable

  • Interface NFC sans contact conforme à la norme ISO/CEI 18000-3 mode 1 (ISO/CEI 15693)

  • Compteur de temps d'utilisation (OTC) et compteur marche/arrêt intégrés

  • Mémoire non volatile (NVM) comprenant UID et 20 octets de mémoire libre pour les données utilisateur

    • Avantages

  • Mise en œuvre rapide et économique de la programmation NFC sans avoir besoin d'un microcontrôleur supplémentaire

  • Compatible avec la conception de driver de LED analogique existant à l'aide de la méthode de résistance enfichable

  • Sortie PWM stable avec amplitude fixe de 2,8 V et précision de cycle de service de +/- 0,1 %

  • Régulateur de tension interne (LDO) pour éviter l'influence d'une tension d'alimentation externe instable

  • Compatible avec la spécification de programmation NFC MD-SIG

    • Paramètres NLM0010

    Sortie lumineuse constante (CLO) : non

    Interface RF sans contact : ISO15693

    Comptage marche/arrêt : oui

    Comptage du temps de fonctionnement (OTC) : Oui

    Amplitude PWM : 2,8 V

    Protection par mot de passe : 2 x 20 bits

    Interface E/S série : 1 x PWM

    Tension d'alimentation min max : 3 V 5,5 V

    Capacité de mémoire utilisateur (b) : 160
