- Code commande RS:
- 761-5873
- Référence fabricant:
- LM361N/NOPB
- Marque:
- Texas Instruments
En stock à partir du 28/05/2024, livraison sous 3 jour(s)
Uniquement disponible en livraison standard
Ajouté
Prix pour l'unité (par multiple de 5)
3,16 €
HT
3,79 €
TTC
Unité | Prix par unité | le paquet* |
5 - 20 | 3,16 € | 15,80 € |
25 - 45 | 3,00 € | 15,00 € |
50 - 120 | 2,702 € | 13,51 € |
125 - 245 | 2,432 € | 12,16 € |
250 + | 2,308 € | 11,54 € |
*Prix donné à titre indicatif |
- Code commande RS:
- 761-5873
- Référence fabricant:
- LM361N/NOPB
- Marque:
- Texas Instruments
Législation et Conformité
Détail produit
Comparateurs d'entrée/sortie différentielle
Une gamme de comparateurs de tension de Texas Instruments présentant des entrées et des sorties différentielles.
Comparateurs, Texas Instruments
La gamme de comparateurs de tension de Texas Instruments comprend non seulement des boîtiers à simple, double et quadruple comparateur, mais également des comparateurs de fenêtre et des superviseurs de sur- et sous-tension.
Bien que les comparateurs et les amplificateurs opérationnels sont des circuits similaires en apparence, leur fonctionnement en pratique est très différent. Les ampli-ops sont destinés à un fonctionnement linéaire accompagné d'une contre-réaction adaptée tandis que les comparateurs sont conçus pour une commutation rapide et sont généralement utilisés en boucle ouverte. Les comparateurs de tension dédiés ont des délais de propagation bien plus courts et sont capables de temps de réponse plus rapides dans des conditions saturées. La plupart des comparateurs sont également plus tolérants en matière de tensions d'entrée à différentiel élevé et nombre d'entre eux sont dotés de sorties à collecteur ouvert permettant un fonctionnement en parallèle avec d'autres dispositifs.
Bien que les comparateurs et les amplificateurs opérationnels sont des circuits similaires en apparence, leur fonctionnement en pratique est très différent. Les ampli-ops sont destinés à un fonctionnement linéaire accompagné d'une contre-réaction adaptée tandis que les comparateurs sont conçus pour une commutation rapide et sont généralement utilisés en boucle ouverte. Les comparateurs de tension dédiés ont des délais de propagation bien plus courts et sont capables de temps de réponse plus rapides dans des conditions saturées. La plupart des comparateurs sont également plus tolérants en matière de tensions d'entrée à différentiel élevé et nombre d'entre eux sont dotés de sorties à collecteur ouvert permettant un fonctionnement en parallèle avec d'autres dispositifs.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Type de comparateur | Vitesse élevée |
Type de montage | Traversant |

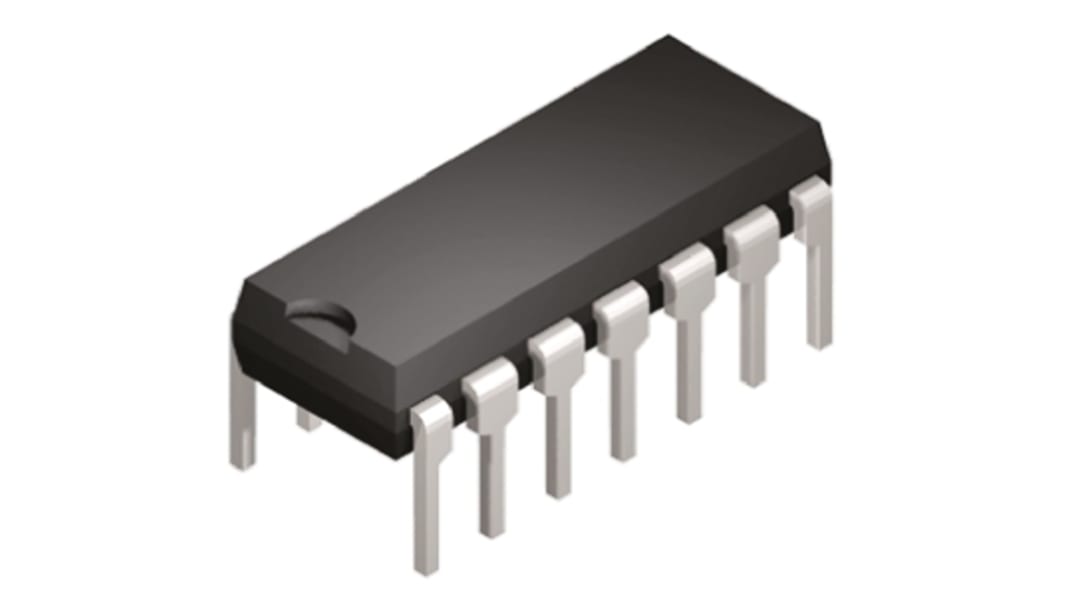

Type de boîtier | PDIP |
Type d'alimentation | Double |
Type de sortie | TTL |
Nombre de canaux par circuit | 2 |
Temps de réponse typique | 0.02µs |
Nombre de broches | 14 |
Dimensions | 19.56 x 6.35 x 3.429mm |
Longueur | 19.56mm |
Largeur | 6.35mm |
Hauteur | 3.43mm |
Température d'utilisation maximum | +70 °C |
Température de fonctionnement minimum | 0 °C |
Tension d'alimentation symétrique typique | ±15V |
Gain en tension typique | 3 V / mV |
