- Code commande RS:
- 648-6589
- Référence fabricant:
- 1681473
- Marque:
- Phoenix Contact
2 pour livraison dès le lendemain (stock France)
8 Sous 2 jour(s) (stock Europe)
Prix pour la pièce
20,79 €
HT
24,95 €
TTC
Unité | Prix par unité |
---|---|
1 - 4 | 20,79 € |
5 - 24 | 19,75 € |
25 + | 18,71 € |
- Code commande RS:
- 648-6589
- Référence fabricant:
- 1681473
- Marque:
- Phoenix Contact
Documentation technique
Législation et Conformité
- Pays d'origine :
- HU
Détail produit

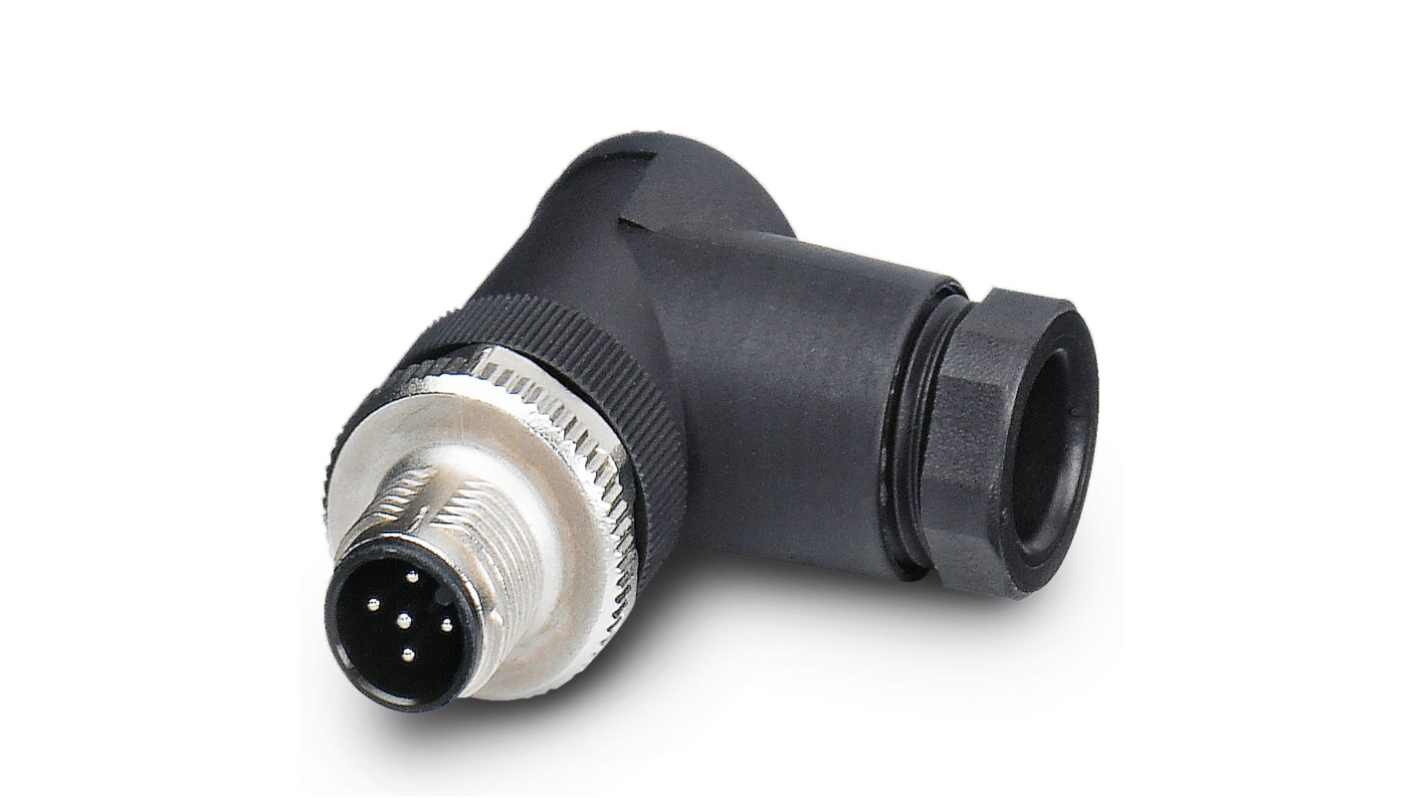

Capteur M12/fiches mâles et prises femelles d'actionneur pour le câblage de site
Une gamme de connecteurs de terrain à montage sur câble de Phoenix Contact avec un degré élevé de protection. Les connecteurs de type capteur sont équipés d'une interface filetée M12 et d'un codage A standard empêchant les erreurs d'accouplement. Les connecteurs réutilisables sont équipés d'un bornier à vis pour une installation rapide sur le terrain. Avec un indice de protection IP67, les connecteurs de champ M12 de Phoenix sont mieux adaptés aux environnements difficiles qui exigent un niveau plus élevé de protection. Résistants aux chocs et aux vibrations, ces connecteurs cylindriques robustes sont parfaits pour l'entretien, la réparation et la fabrication de cordons personnalisés. Disponibles en fiches mâles et femelles avec entrée de câble droite ou à 90°.
Caractéristiques et avantages
• Indice de protection IP67
• Résistance aux vibrations et aux chocs
• Bague de verrouillage moletée pour faciliter la manipulation avec les doigts
• Bornier à vis à connexion rapide
• Connecteur M12 CEI 61076-2-101
• Codage A pour capteurs et actionneurs
• Entrée de câble droite ou à 90°
• Presse-étoupe PG7 pour une rétention de câbles maximale
• Résistance aux vibrations et aux chocs
• Bague de verrouillage moletée pour faciliter la manipulation avec les doigts
• Bornier à vis à connexion rapide
• Connecteur M12 CEI 61076-2-101
• Codage A pour capteurs et actionneurs
• Entrée de câble droite ou à 90°
• Presse-étoupe PG7 pour une rétention de câbles maximale
Applications
Les connecteurs cylindriques M12 de Phoenix Contact sont généralement utilisés dans les applications d'automatisation et de terrain industrielles. Les fiches mâles de type capteur sont généralement utilisées lors de la connexion aux capteurs et aux actionneurs. Une solution flexible pour l'assemblage sur site. Certaines des zones les plus courantes sont
• Robotique
• Automatisation industrielle
• Protections de machine
• Commande de processus
• Instrumentation
• Lignes d'assemblage
• Automatisation industrielle
• Protections de machine
• Commande de processus
• Instrumentation
• Lignes d'assemblage
Environnement
Les connecteurs de capteur filetés M12 de Phoenix ont un indice de protection IP67. Cela signifie qu'ils sont totalement étanches à la poussière et aux débris. Ils sont également étanches lorsqu'ils sont branchés, et sont protégés contre l'eau pendant de longues périodes.
FAQ
Q : Les connecteurs sont-ils robustes ?
R : Les connecteurs sont extrêmement robustes. Ils sont fabriqués en matériaux industriels de haute qualité, conçus pour une utilisation intensive sur le terrain. Robuste et fiable.
Q : Les connecteurs sont-ils faciles à installer ?
R : Cette gamme de connecteurs M12 est très facile à connecter. Ils sont équipés d'un bornier à vis classique pour une installation rapide sur le terrain.
Types de connecteur
• 648-6618 : fiche mâle droite à 4 broches
• 648-6501 : fiche femelle droite à 4 broches
• 648-6551 : fiche mâle coudée à 4 broches
• 648-6589 : fiche mâle coudée à 5 broches
• 648-6646 : fiche mâle droite à 5 broches
• 648-6444 : fiche femelle coudée à 4 broches
• 648-6472 : fiche femelle coudée à 5 broches
• 648-6539 : fiche femelle droite à 5 broches
• 648-6501 : fiche femelle droite à 4 broches
• 648-6551 : fiche mâle coudée à 4 broches
• 648-6589 : fiche mâle coudée à 5 broches
• 648-6646 : fiche mâle droite à 5 broches
• 648-6444 : fiche femelle coudée à 4 broches
• 648-6472 : fiche femelle coudée à 5 broches
• 648-6539 : fiche femelle droite à 5 broches
Caractéristiques techniques
Attribut | Valeur |
---|---|
Nombre de contacts | 5 |
Type de montage | Montage sur câble |
Taille du connecteur | M12 |
Genre du boitier | Mâle |
Genre du contact | Mâle |
Type de raccordement | A visser |
Indice de protection IP | IP67 |
Orientation du corps | Angle droit |
Tension | 60 V |
Encodage | A |
Type d'accouplement | Fileté |
Placage du contact | Bronze |
Température de fonctionnement maximale | +85°C |
Température de fonctionnement minimale | -40°C |
Matériau du contact | Laiton |
