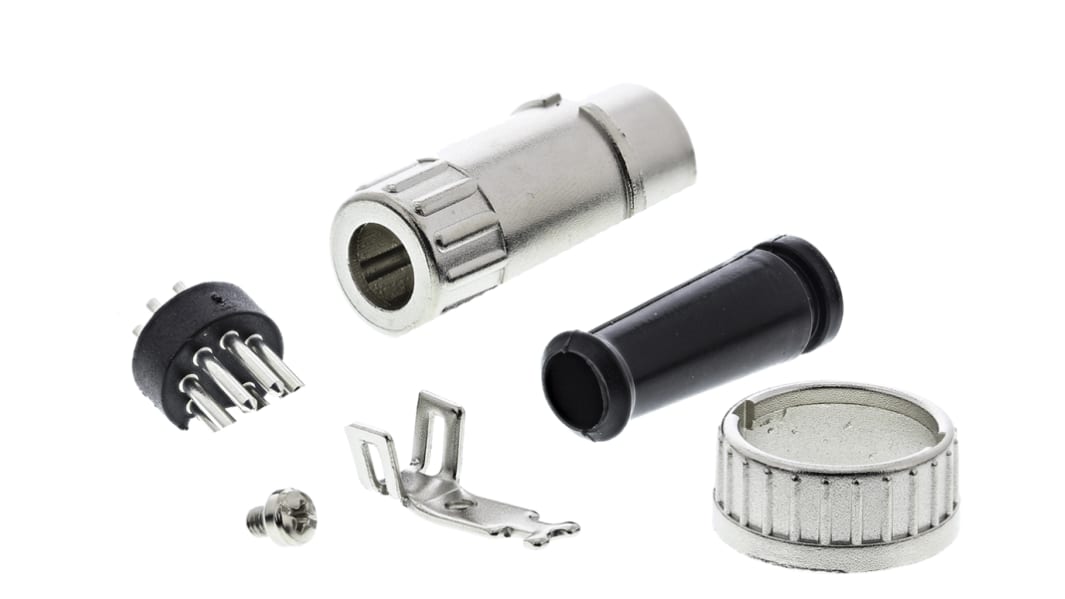

Connecteur DIN RS PRO, 7 contacts, Mâle, Montage sur câble

Présenté sous la marque de confiance RS Pro, ce connecteur DIN monté sur câble est doté d'un système de verrouillage à baïonnette pour un accouplement rapide et sécurisé avec les prises femelles montées sur châssis correspondantes. Cette fiche mâle pour câble robuste intègre serre-câble et passe-fil et est fournie avec des bagues de verrouillage en standard.
Options de connecteur DIN : -
491-005 : fiche mâle DIN à montage sur câble à 3 contacts
491-015 : fiche mâle DIN à montage sur câble à 4 contacts
491-011 : fiche mâle DIN de câble à 5 contacts à 180 degrés
491-021 : fiche mâle DIN pour câble 240 degrés à 5 contacts
491-027 : fiche mâle DIN à montage sur câble à 6 contacts
490-955 - fiche mâle DIN à montage sur câble à 7 contacts
490-951 - fiche mâle DIN 8 contacts à montage sur câble
RS Pro offre une grande gamme de connexions DIN, y compris des fiches mâles et femelles DIN standard et des connecteurs DIN miniatures dans divers nombres de connexions. Nos connecteurs DIN sont également fournis dans des types de montage tels que le montage sur panneau. Montage sur châssis. Montage traversant et sur câble.

Verrouillage à baïonnette à blindage métallique à fiche mâle pour câble DIN
Bornes en plaqué argent
Capot de protection et capot à baïonnette : alliage de zinc nickelé
Vis de réglage et support en T : acier nickelé
Résistance de contact : broches 30 mΩ max. Coque 50 mΩ max.
Résistance d'isolation : 100 MΩ à 500 V c.c. minimum
, retrait de tension : 250 V c.a. pendant 1 minute

Les connecteurs DIN sont dotés de plusieurs broches dans une gaine circulaire de protection et de câbles qui se branchent dans une interface pour connecter des dispositifs. Similaire à d'autres types de connecteurs électriques, leur fonction est d'activer une transmission sécurisée du signal et du courant en couplant une moitié mâle (les broches) à une embase femelle (le boîtier).
Un connecteur DIN est un type de connecteur électrique et peut être utilisé dans diverses applications pour connecter des dispositifs, y compris des ordinateurs personnels, audio et vidéo à l'alimentation, série et données.

Types de configuration
Les connecteurs à 5 et 8 broches ont des configurations légèrement différentes. Le connecteur à 5 broches peut être fourni dans une configuration de 270 degrés (ressemblant au côté 5 sur un dé), 240 degrés (ressemblant à une forme en U) et 180 degrés (ressemblant à un petit demi-cercle).
La broche 8 est dotée d'une orientation à 270 degrés et 260 degrés. Il existe également des versions à connecteur mini DIN.

Pourquoi RS PRO ?
RS PRO, notre propre marque, vous propose une large gamme de produits de grande valeur et de haute qualité vous offrant plus de choix. Ayant reçu la confiance des ingénieurs du monde entier, chaque pièce de chaque produit RS PRO a été rigoureusement testée selon des normes exigeantes ; elles ne reçoivent le sceau d'homologation de RS PRO que si nous sommes confiants de leur qualité exceptionnelle, ce qui signifie que vous pouvez en être certain également.

Verrouillage à 1/4 de tour

Fiches mâles DIN blindées et nickelées avec bagues de verrouillage 1 / 4 de tour et système de codage couleur, embases châssis femelles. Pour les applications audio et d'instrumentation.
