- Code commande RS:
- 284-1522
- Référence fabricant:
- T3324501
- Marque:
- Amphenol Industrial
2 En stock, livraison dès le lendemain
Ajouté
Prix pour la pièce
7,71 €
HT
9,25 €
TTC
Unité | Prix par unité |
1 - 9 | 7,71 € |
10 - 49 | 7,16 € |
50 - 99 | 6,55 € |
100 + | 5,98 € |
- Code commande RS:
- 284-1522
- Référence fabricant:
- T3324501
- Marque:
- Amphenol Industrial
Législation et Conformité
- Pays d'origine :
- CN
Détail produit

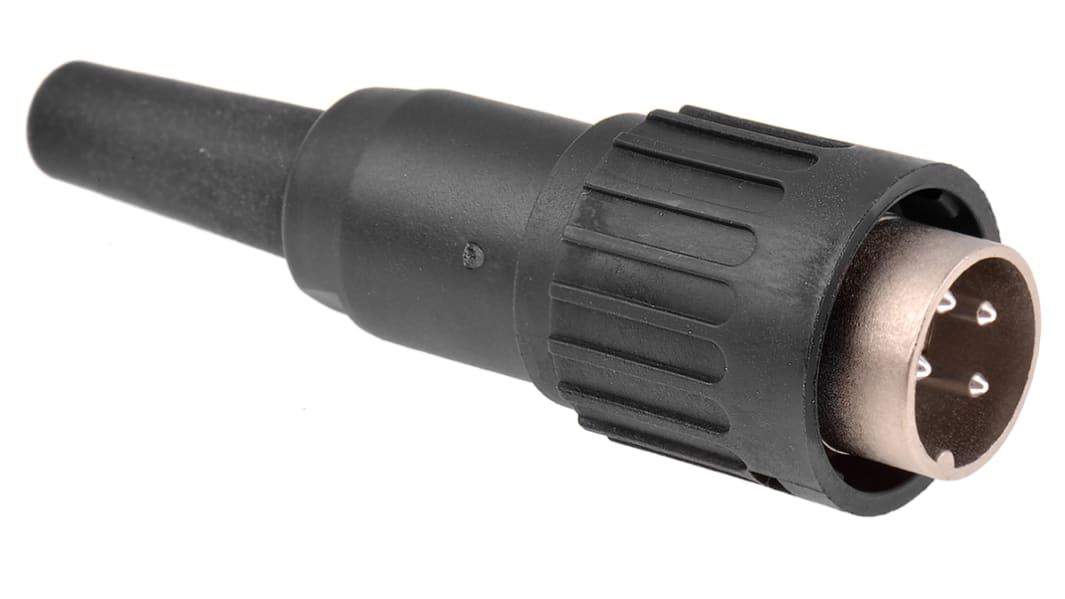

Fiche mâle droite pour câble
Longueur 68 mm, Ø 20 mm
Note
Les modèles à 5 contacts et à 7 contacts sont disponibles en deux configurations.
Homologations
Homologué UL
Homologations
UL
C091B - Plastique
Les connecteurs DIN Amphenol C091B sont dotés d'un verrouillage à baïonnette et d'une coque extérieure en plastique qui contient un boîtier de contact interne en métal à enclenchement. Le serre-câble est fourni par un serre-câble à vis interne et une gaine en caoutchouc. La terminaison est un seau à souder. Les prises femelles pour câble s'accouplent uniquement avec les fiches mâles pour que les connexions en ligne puissent être obtenues. La fiche mâle pour câble s'accouple avec les deux types de prise femelle à montage sur panneau. Le passe-fil à vis et la gaine en caoutchouc peuvent accueillir un câble de 6 mm de diamètre. Deux types de prise femelle de panneau sont proposés. L'un est doté d'ailes papillon, ce qui signifie que la douille peut être poussée et s'enclenche. L'autre utilise un écrou à œillet conventionnel pour visser la douille (utiliser la même clé que pour les connecteurs DIN à verrouillage à vis en métal C091D). L'épaisseur maximale du panneau pour montage papillon est de 1,5 mm.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Nombre de contacts | 4 |
Genre | Mâle |
Type de montage | Montage sur câble |
Taille du connecteur | M16 |
Type de raccordement | A souder |
Orientation du corps | Droit |
Courant | 5A |
Tension | 300 V c.a. |
Série | C 091 B |
Température de fonctionnement maximale | +100°C |
Placage du contact | Argent |
Température de fonctionnement minimale | -40°C |
