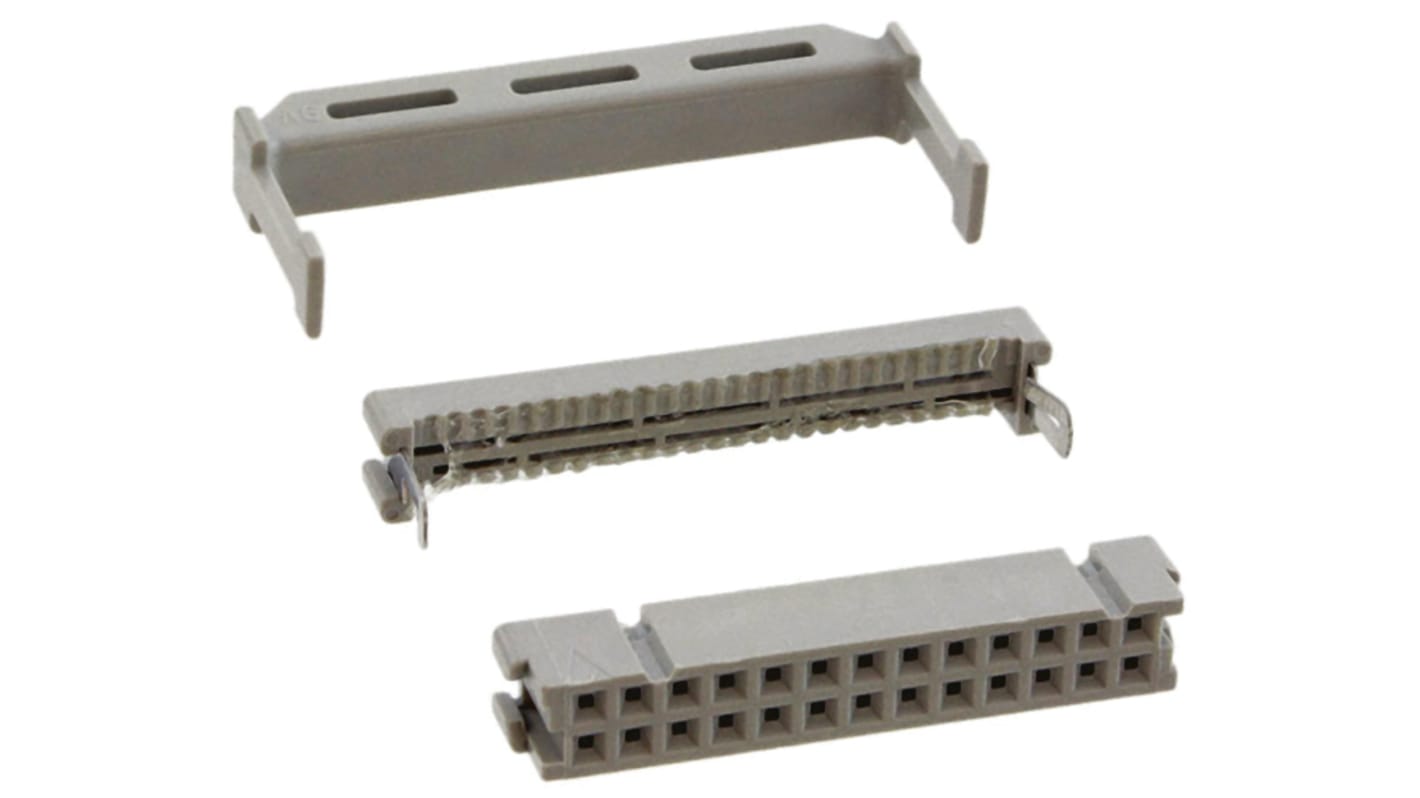

Connecteur IDC 3M Femelle, 26 contacts, 2 rangées, pas 2.54mm, Montage sur câble, série 3000

Connecteurs femelles de câble en nappe CAD standard série 3000 à montage sur câble avec un pas de 2,54 x 2,54 mm. Ces fiches femelles pour câble CAD acceptent des câbles en nappe plats ou des fils discrets massifs ou multibrins 26 AWG et 28 AWG au pas de 1,27 mm. L'utilisation de contacts CAD élimine le besoin de préparation et de dénudage préalable du câble et fournit un système d'interconnexion rapide et simple pour les connexions intensives. Les contacts sont en cuivre-béryllium qui offre une résistance élevée à la corrosion, une bonne résistance à l'usure et une meilleure conductivité électrique que le laiton ou bronze. Les boîtiers de ces connecteurs femelles CAD série 3000 sont dotés d'une double fente de polarisation militaire pour faciliter l'accouplement précis avec le connecteur à embase. La conception de ces fiches femelles CAD série 3000 redéfinit le niveau des normes MIL et CEI. Ces fiches femelles pour câble en nappe série 3000 sont dotées de clips "J" métalliques à verrouillage positif qui garantissent que le couvercle du connecteur est fixé en toute sécurité. Les couvercles sont dotés d'un adhésif de transfert qui les maintient sur le câble en nappe pour un alignement précis entre le connecteur et les câbles. Cette fonction permet également de produire des raccordements à haut rendement. Une languette à tirer disponible séparément est fixée à la prise à l'aide d'une bande adhésive. La languette est utilisée pour réduire la contrainte sur les raccordements de câble lorsque le connecteur femelle est débranché de l'embase d'accouplement. Une fiche à détrompeur est également disponible et connectée à un contact femelle de sorte que la broche mâle ne puisse pas y entrer.

Contacts CAD pour une connexion intensive rapide et facile
Aucune préparation de câble nécessaire
Contacts en cuivre-béryllium robustes et fiables
Clips "J" métalliques à verrouillage positif pour une fixation sécurisée du couvercle
Adhésif de transfert sur les couvercles pour un alignement précis du câble au connecteur

Ces fiches femelles CAD à montage sur fil série 3000 sont utilisées dans les applications fil à carte ou de câblage interne. Les applications incluent l'automatisation et les usines, les tests et l'instrumentation, le secteur médical, les communications et la mise en réseau, et les ordinateurs et périphériques

Double fente de polarisation militaire
Couvercle d'extrémité ouverte pour la configuration en guirlande ou l'interconnexion par bus
Passe-fil en plastique pour éviter les dommages aux câbles et aux contacts lors des débranchements
