- Code commande RS:
- 770-9063
- Référence fabricant:
- 10126-52B2PC
- Marque:
- 3M
En cours d'approvisionnement -expédition le 30/05/2024, pour livraison dès le lendemain
Ajouté
Prix pour la pièce
18,50 €
HT
22,20 €
TTC
Unité | Prix par unité |
1 - 9 | 18,50 € |
10 - 24 | 16,66 € |
25 - 49 | 15,17 € |
50 - 99 | 14,24 € |
100 + | 13,13 € |
- Code commande RS:
- 770-9063
- Référence fabricant:
- 10126-52B2PC
- Marque:
- 3M
Documentation technique
Législation et Conformité
- Pays d'origine :
- JP
Détail produit

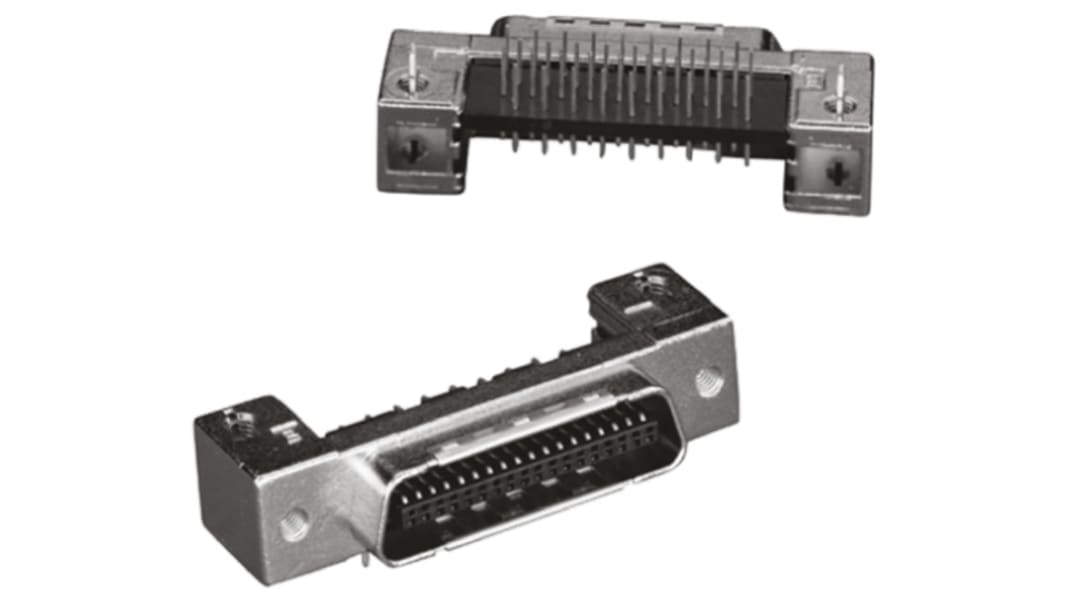

Fiches mâles à souder sur circuit imprimé à montage panneau (MDR) à 90°, boîtier en métal
Ces fiches mâles blindées de connecteur enfichable série 3M 101 Mini D Ribbon (MDR) possèdent un pas de 0,050 pouce (1,27 mm). Le matériau du corps principal de ces fiches mâles blindées de connecteur enfichable série 101 Mini D Ribbon (MDR) est en alliage de zinc nickelé.
Caractéristiques et avantages
• Contact essuie-glace sur essuie-glace pour un branchement répétitif fiable
Boîtier en métal moulé robuste
Verrouillage à vis pour une rétention fiable du circuit imprimé
Conception de verrouillage d'interface pour la stabilité de connexion
Boîtier en métal moulé robuste
Verrouillage à vis pour une rétention fiable du circuit imprimé
Conception de verrouillage d'interface pour la stabilité de connexion
Disponibles dans cette gamme :
101xx-7xxx : Sub-D inverse
N101xx-xx1x : panneau M2.5 et verrouillage pas vis
N101xx-xx4x : panneau UNC #4-40 et verrouillage pas vis
101xx-xxBx : panneau M2.5 + mise à la masse type 1 (3,8 mm)
101xx-xxEx : panneau UNC #4-40 + mise à la masse type 1 (3,8 mm)
N101xx-xxx2 : raccord de soudure de 3,9 mm de long
101xx-xxxxPC : plaqué or de 0,76 μm sur la zone de contact et contact doré sur les picots à soudure
101xx-xxxxPL : plaqué or de 0,2 μm sur la zone de contact et contact doré sur les picots à soudure avec le traitement de lubrifiant sur les picots à soudure
N101xx-xx1x : panneau M2.5 et verrouillage pas vis
N101xx-xx4x : panneau UNC #4-40 et verrouillage pas vis
101xx-xxBx : panneau M2.5 + mise à la masse type 1 (3,8 mm)
101xx-xxEx : panneau UNC #4-40 + mise à la masse type 1 (3,8 mm)
N101xx-xxx2 : raccord de soudure de 3,9 mm de long
101xx-xxxxPC : plaqué or de 0,76 μm sur la zone de contact et contact doré sur les picots à soudure
101xx-xxxxPL : plaqué or de 0,2 μm sur la zone de contact et contact doré sur les picots à soudure avec le traitement de lubrifiant sur les picots à soudure
A quoi servent les connecteurs Sub-D ?
Les connecteurs Sub-D sont utilisés dans une grande variété d'applications électroniques et sont fréquemment présents dans les systèmes informatiques à utilisation intensive tels que l'équipement hospitalier et les ordinateurs industriels. Ils sont également courants dans les systèmes informatiques personnels et de bureau.
Ils sont un connecteur robuste qui offre une connexion sécurisée, ce qui signifie qu'ils sont adaptés pour une utilisation dans des environnements plus difficiles.
Ils sont un connecteur robuste qui offre une connexion sécurisée, ce qui signifie qu'ils sont adaptés pour une utilisation dans des environnements plus difficiles.
Pourquoi choisir 3M ?
3M est un nom de confiance dans les solutions de connecteur et de câblage, fournissant des câbles, des connecteurs et des accessoires de haute qualité. De l'informatique industrielle aux applications domestiques, 3M fournit la gamme de produits fiable et polyvalente dont vous avez besoin.
Note
Mini Delta Ribbon (MDR)
Fiches mâles montées et embases à montage sur CI avec contacts de câble en nappe préchargés pour une longue durée de vie
Capots à verrouillage à glissière à desserrage au doigt pour les applications à montage sur câble
Capots à verrouillage à glissière à desserrage au doigt pour les applications à montage sur câble
Un système Mini Delta Ribbon (MDR) conçu pour des applications d'E/S de haute densité sur un pas de 1,27 mm.
Caractéristiques techniques
Attribut | Valeur |
---|---|
Nombre de contacts | 26 |
Genre | Mâle |
Orientation du corps | Angle droit |
Type de montage | Traversant |
Pas | 1.27mm |
Type de raccordement | A souder |
Courant | 1A |
Matériau du boîtier | Alliage de Zinc |
Longueur | 37.2mm |
Largeur | 16.5mm |
Profondeur | 9.7mm |
Placage du contact | Or sur nickel |
Dimensions | 37.2 x 16.5 x 9.7mm |
Série | MDR 102 |
Matériau du contact | Alliage de cuivre |
Température de fonctionnement minimale | -20.0°C |
Température de fonctionnement maximale | +85°C |
