Références fabricant

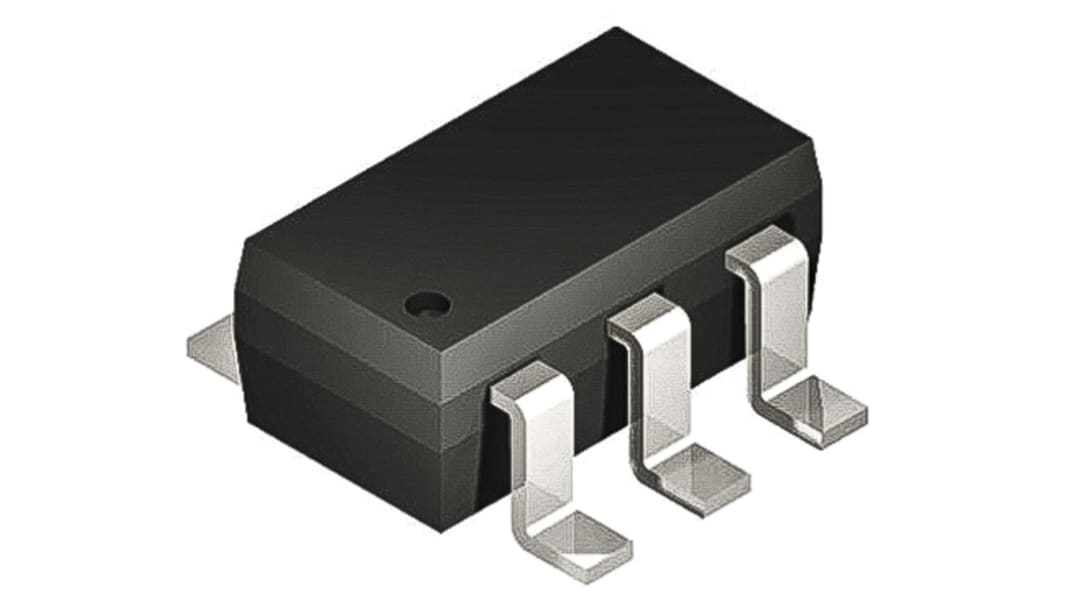

Diode de commutation AEC-Q101 Nexperia, Série, 215 mA 100 V, 6 broches, SOT-23

Code commande RS:: 170-7959
Référence fabricant:: BAV70,235
Marque:: Nexperia

Diode de commutation AEC-Q101 Nexperia, Série, 215 mA 100 V, 6 broches, SOT-23

Prix dégressifs sur quantité

Sous-total (1 bobine de 10000 unités)*

130,00 €

160,00 €

Frais de traitement offerts pour les commandes supérieures à 50,00 €

Temporairement en rupture de stock

Expédition à partir du 03 septembre 2026

Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails

Unité	Prix par unité	la bobine*
10000 - 10000	0,013 €	130,00 €
20000 - 40000	0,013 €	130,00 €
50000 - 90000	0,012 €	120,00 €
100000 +	0,012 €	120,00 €

*Prix donné à titre indicatif

Code commande RS:: 170-7959
Référence fabricant:: BAV70,235
Marque:: Nexperia

Caractéristiques techniques

Documentation technique

Législation et Conformité

Détail produit

Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.

Sélectionner tout	Attribut	Valeur
	Marque	Nexperia
	Configuration de diode	Série
	Type de produit	Diode de commutation
	Courant direct maximum If	215mA
	Sous type	Diode de commutation
	Type de montage	Surface
	Type de Boitier	SOT-23
	Nombre de broches	6
	Température minimum de fonctionnement	-65°C
	Courant direct de surcharge non-répétitif de crête Ifsm	4A
	Tension directe maximale Vf	1.25V
	Temps de recouvrement inverse crête trr	4ns
	Dissipation de puissance maximum Pd	250mW
	Tension inverse de crête répétitive Vrrm	100V
	Température d'utilisation maximum	150°C
	Largeur	1.4 mm
	Hauteur	1.1mm
	Normes/homologations	No
	Série	BAV70
	Longueur	3mm
	Standard automobile	AEC-Q101

	Sélectionner tout
	Marque Nexperia
	Configuration de diode Série
	Type de produit Diode de commutation
	Courant direct maximum If 215mA
	Sous type Diode de commutation
	Type de montage Surface
	Type de Boitier SOT-23
	Nombre de broches 6
	Température minimum de fonctionnement -65°C
	Courant direct de surcharge non-répétitif de crête Ifsm 4A
	Tension directe maximale Vf 1.25V
	Temps de recouvrement inverse crête trr 4ns
	Dissipation de puissance maximum Pd 250mW
	Tension inverse de crête répétitive Vrrm 100V
	Température d'utilisation maximum 150°C
	Largeur 1.4 mm
	Hauteur 1.1mm
	Normes/homologations No
	Série BAV70
	Longueur 3mm
	Standard automobile AEC-Q101

Datasheet

Diodes de commutation haute vitesse fabriquées en technologie planaire avec une vitesse de commutation maximum de 4 ns. Prend en charge les conceptions de circuit haute densité personnalisées, encapsulées dans un boîtier scellé hermétiquement.

Diodes de commutation haute vitesse, encapsulées dans un petit boîtier en plastique à montage en surface (CMS).

Grande vitesse de commutation : trr ≤4 ns

Faible capacité : Cd ≤1,5 pF

Faible courant de fuite

Tension inverse : VR ≤ 100 V

Petits boîtiers en plastique CMS

Applications

Commutation haute vitesse

Commutation à usage général
