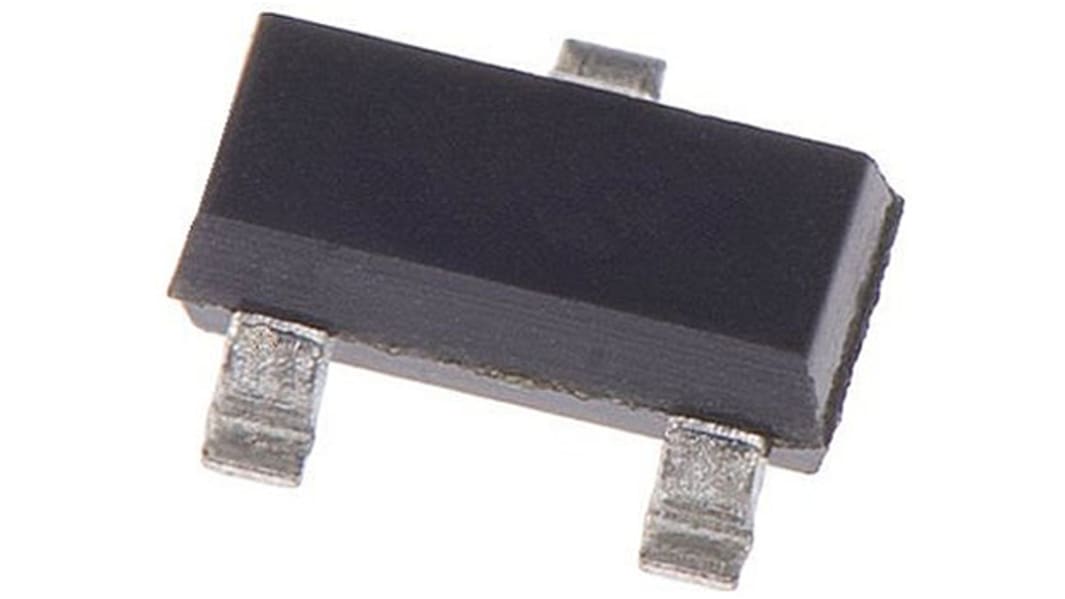

Diode Zener Nexperia, 6.8V, dissip. ≤ 250 mW SOT-23 (TO-236AB)
- Code commande RS:
- 509-548
- Référence fabricant:
- BZX84-C6V8,215
- Marque:
- Nexperia
200 Sous 2 jour(s) (stock Europe)
7000 Sous 2 jour(s) (stock Europe)
Uniquement disponible en livraison standard
Ajouté
Prix pour l'unité (par multiple de 200)
0,074 €
HT
0,089 €
TTC
| Unité | Prix par unité | le paquet* |
| 200 - 200 | 0,074 € | 14,80 € |
| 400 - 800 | 0,07 € | 14,00 € |
| 1000 - 1800 | 0,037 € | 7,40 € |
| 2000 - 3800 | 0,035 € | 7,00 € |
| 4000 + | 0,033 € | 6,60 € |
| *Prix donné à titre indicatif | ||
- Code commande RS:
- 509-548
- Référence fabricant:
- BZX84-C6V8,215
- Marque:
- Nexperia
Documentation technique
Législation et Conformité
Détail produit
Diodes Zener 250mW, série BZX84
Diodes de régulateur de tension à faible consommation dans un petit boîtier en plastique à montage en surface (CMS) SOT23 (TO-236AB). Les diodes sont disponibles dans la plage de tolérances E24 normalisée de ±1 % (BZX84-A), ±2 % (BZX84-B) et environ ±5 % (BZX84-C). La série comprend 37 tensions d'isolement avec des tensions d'utilisation nominale de 2,4 V à 75 V.
Puissance dissipée totale : ≤ 250 mW
Trois séries de tolérance : ±1 %, ±2 % et environ ±5 %
Plage de tensions d'utilisation nominale : 2,4 à 75 V (gamme E24)
Puissance dissipée inverse de crête non répétitive : ≤ 40 W
Applications
Fonctions générales de régulation
Trois séries de tolérance : ±1 %, ±2 % et environ ±5 %
Plage de tensions d'utilisation nominale : 2,4 à 75 V (gamme E24)
Puissance dissipée inverse de crête non répétitive : ≤ 40 W
Applications
Fonctions générales de régulation
Diodes Zener, Nexperia
Caractéristiques techniques
Attribut | Valeur |
|---|---|
| Tension zener nominal | 6.8V |
| Configuration de diode | Simple |
| Type de montage | CMS |
| Nombre d'éléments par circuit | 1 |
| Dissipation de puissance maximum | 250 mW |
| Type de boîtier | SOT-23 (TO-236AB) |
| Type de zener | Régulateur de tension |
| Tolérance de la tension zener | 5% |
| Nombre de broches | 3 |
| Courant de test | 5mA |
| Impédance zener maximum | 15Ω |
| Courant de fuite inverse maximum | 2µA |
| Dimensions | 3 x 1.4 x 1mm |
| Température d'utilisation maximum | +150 °C |
| Coefficient de Tension température typique | 3mV/°C |
| Température de fonctionnement minimum | -65 °C |
- Code commande RS:
- 509-548
- Référence fabricant:
- BZX84-C6V8,215
- Marque:
- Nexperia
