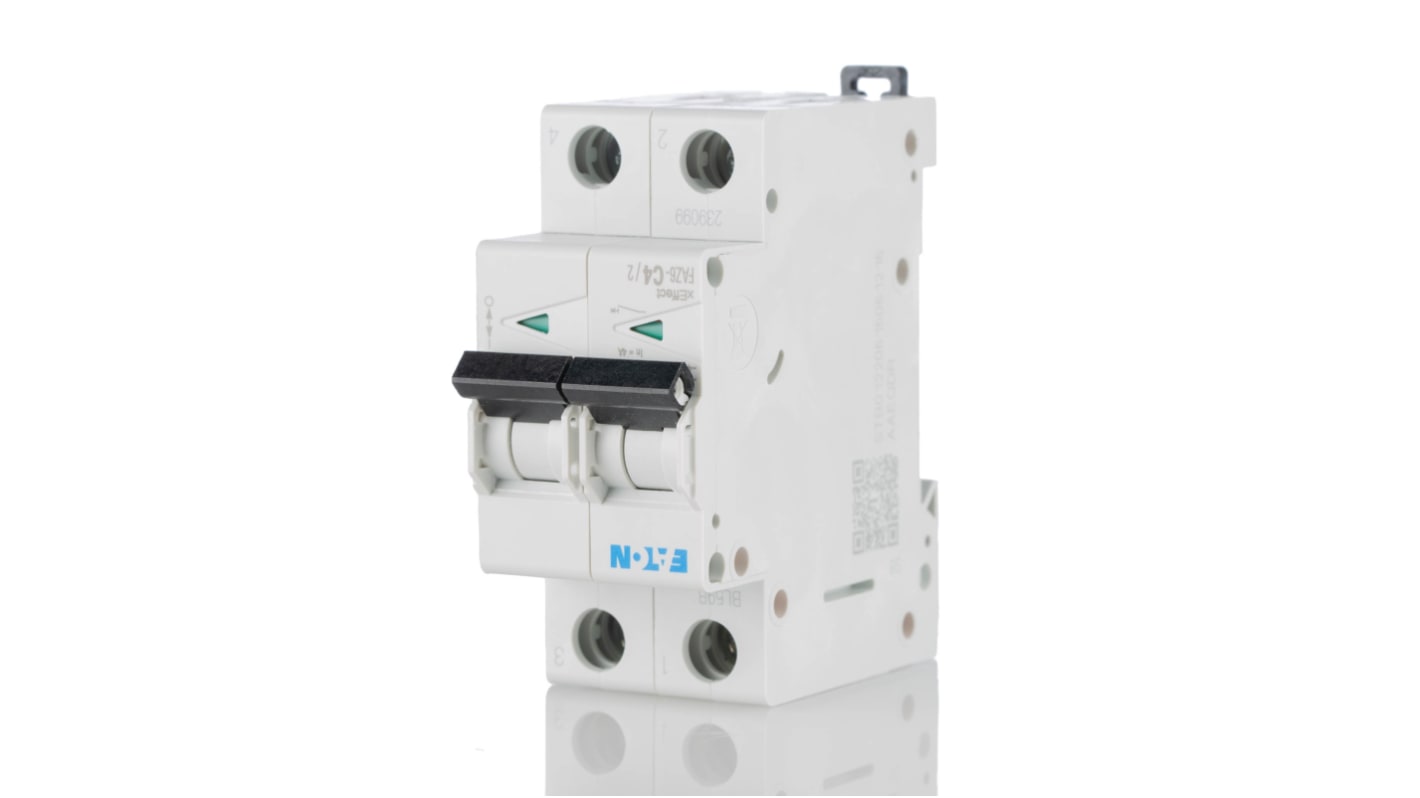

Disjoncteur Eaton 2P, 4A, pouvoir de coupure 6 kA, montage rail DIN

La série FAZ6 de disjoncteurs miniatures (MCB) de la gamme Eatons xEffect est dotée d'une conception de limitation de courant fournissant une interruption rapide des courts-circuits qui réduit l'énergie électrique et les courants de surcharge qui peuvent endommager le circuit.

Idéalement adaptés aux circuits de commande et aux cartes de distribution électrique, la série FAZ6 de disjoncteurs offre une large gamme de caractéristiques de protection diverses, protégeant votre équipement électrique contre les dommages dus aux surcharges. Pour plus de sécurité, le disjoncteur MCB ne peut pas être défait en maintenant la poignée en position ON, ces disjoncteurs sont également résistants aux doigts et sont dotés d'un mécanisme sans déclenchement.

Ces disjoncteurs sont dotés d'une libération thermique et électromagnétique, avec des courants nominaux de 0,5 A jusqu'à 63 A et une capacité de commutation de 6 kA ou 10 kA selon le type d'appareil. Un guide pour une connexion de terminal sécurisée et un rail DIN 3 positions simplifient l'installation du disjoncteur.

La série FAZ inclut des disjoncteurs miniatures, des verrouillages, des barres omnibus et des accessoires snap-on, y compris des auxiliaires et des modules de déclenchement.

Protection contre les surintensités thermiques-magnétiques
Les disjoncteurs miniatures peuvent être alimentés par la ligne ou le côté charge
• Indication claire de la position du contact via le commutateur avant
Installation facile sur rail DIN. Largeur de module MCB de seulement 17,5 mm (par pôle)
Six niveaux de protection contre les courts-circuits, classés par courbes de type B, C, D, K, S et Z.
• La petite largeur modulaire du dispositif et des accessoires permet d'économiser de l'espace dans le panneau ou l'équipement, ce qui peut entraîner des économies
Disponible en unipolaire jusqu'à 4 pôles
Double valeur nominale pour la norme CEI 60947-2
Largeurs de module MCB : 1P 17,5 mm, 2P 35 mm et 3P 52,5 mm

CEI 898 ; BS/EN60-898 ; EN50 022/DIN46277-3 (BS5584).
FAZ-C*/* et FAZ-S*/* = CEI/EN60947-2

La norme CEI 60947-2 se relate aux disjoncteurs basse tension pour une utilisation dans les installations industrielles et similaires. Au Royaume-Uni, ces disjoncteurs sont traditionnellement appelés disjoncteurs miniatures (MCB), disjoncteurs à boîtier moulé
(MCCB) et également les disjoncteurs pneumatiques (ACBS).

Type B : déclenchement instantané lorsque le courant électrique à travers l'appareil est 3 à 5 fois le courant nominal. Les disjoncteurs à courbe de déclenchement de type B sont conçus pour la protection de circuit standard, généralement la protection des générateurs, des personnes et des câbles très longs

Type C : déclenchement instantané lorsque le courant traversant est 5 à 10 fois le courant nominal.
Les disjoncteurs miniatures résidentiels et domestiques à courbe de déclenchement de type C sont utilisés pour des courants d'appel plus élevés, tels que dans les machines et l'éclairage, fournissant une protection contre les surcharges des circuits et autres unités grand public.

Type D : déclenchement instantané lorsque le courant traversant est 10 à 14 fois le courant nominal.
Les disjoncteurs à courbe D sont adaptés pour les charges inductives et capacitives telles que les condensateurs de transformateurs. Et les moteurs électriques.

Type K : déclenchement instantané lorsque le courant traversant est 10 à 14 fois le courant nominal.
Les disjoncteurs à courbe de type K sont adaptés pour les charges inductives telles que les transformateurs, les condensateurs. Et les moteurs électriques.

Type S : déclenchement instantané lorsque le courant traversant est de 13 à 17 fois le courant nominal.
Adapté pour les applications où des niveaux élevés d'entrée de courant sont prévus. Le point de déclenchement magnétique élevé des disjoncteurs à courbe de type S empêche le déclenchement de la nuisance dans les applications inductives élevées telles que les moteurs, les transformateurs et les alimentations.

Type Z : déclenchement instantané lorsque le courant traversant est 2 à 3 fois le courant nominal.
Les disjoncteurs à courbe Z sont conçus pour une utilisation dans les circuits électriques qui nécessitent un très faible déclenchement de court-circuit, par exemple, les semi-conducteurs.

Installez ce disjoncteur miniature Eaton pour la protection fiable de vos circuits électriques contre les surintensités. Il déconnecte automatiquement et rapidement l'alimentation en détectant les défauts tels que les courts-circuits ou les pics de tension pour limiter le risque de chocs électriques ou d'incendies. Un mécanisme sans déclenchement empêche l'activation du disjoncteur même lorsque le commutateur est maintenu en position ON pour arrêter les dommages causés par les surcharges. La protection contre les surintensités thermiques-magnétiques offre une double protection contre les surintensités excessives et la surchauffe. Vous pouvez utiliser ce MCB dans les circuits de commande et les cartes de distribution électrique.

Capacité de montage sur rail DIN pour des installations faciles dans des espaces limités
• Le commutateur avant indique clairement l'état de marche ou d'arrêt de l'appareil pour plus de sécurité
Le boîtier en plastique durable protège les composants internes contre la corrosion

Ce Eaton MCB est doté d'une courbe de déclenchement de type C, ce qui signifie qu'il se déclenche instantanément lorsque le courant traversant est de cinq à 10 fois le courant nominal. Il est adapté pour la manipulation de courants d'appel plus élevés, tels que ceux présents dans les applications d'éclairage.

Eaton anciennement connu sous le nom de Moeller

Disjoncteurs magnéto-thermiques FAZ
