- Code commande RS:
- 614-8899
- Référence fabricant:
- N3764-6302RB
- Marque:
- 3M
6 pour livraison dès le lendemain (stock France)
30 Sous 2 jour(s) (stock Europe)
Prix pour la pièce
8,61 €
HT
10,33 €
TTC
Unité | Prix par unité |
---|---|
1 - 9 | 8,61 € |
10 - 24 | 7,81 € |
25 - 49 | 7,57 € |
50 - 99 | 7,38 € |
100 + | 7,18 € |
- Code commande RS:
- 614-8899
- Référence fabricant:
- N3764-6302RB
- Marque:
- 3M
- Pays d'origine :
- US

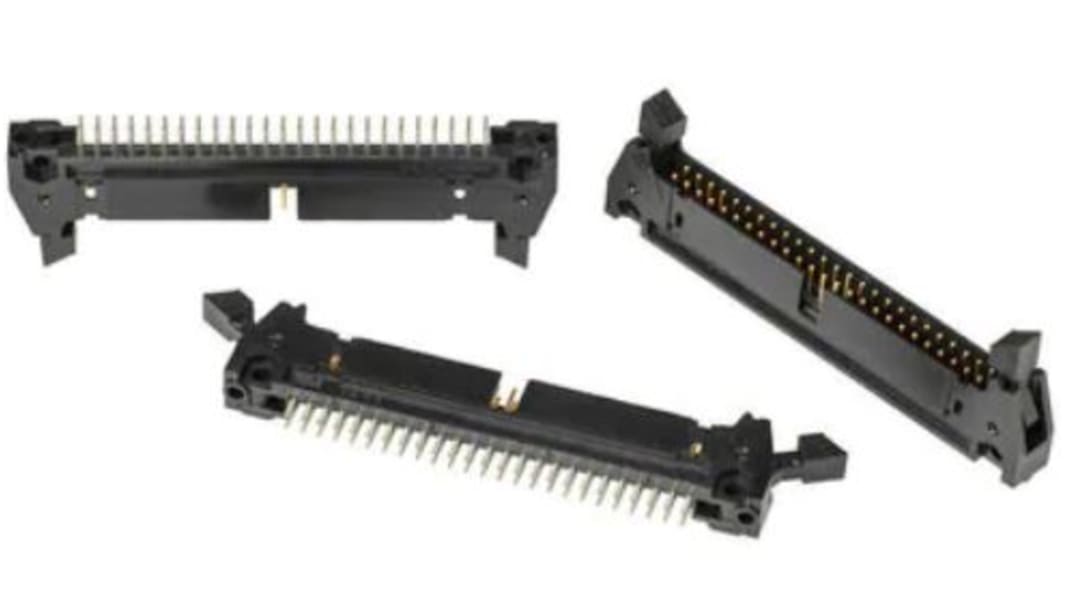

Embases d'éjecteur pour circuit imprimé renforcées 2,54 x 2,54 mm, série D3000 de 3M
Les embases CI à montage traversant fil à carte série D3000 de 3M sont dotées d'une double rangée de broches carrées dans un pas de 2,54 x 2,54 mm. Ces embases série D3000 sont entièrement renforcées pour protéger les contacts contre les dommages et sont dotées d'orifices de montage pour une connexion sécurisée au circuit imprimé.
Les verrous d'éjection de ces embases de circuit imprimé série D3000 fournissent une connexion sécurisée au connecteur d'accouplement et permettent un retrait facile lorsque nécessaire. La conception des verrous à éjection est dotée de goupilles cylindriques pour une rétention accrue dans les applications à fortes vibrations et pour empêcher la casse pendant l'éjection. Les verrouillages à éjection sont fournis avec l'embase ou doivent être achetés séparément. Ces embases de circuit imprimé renforcées série 3000 sont dotées d'une découpe dans le boîtier pour recevoir les connecteurs d'accouplement avec un nez de polarisation central. Des fentes de polarisation supplémentaires sont également fournies pour permettre une connexion rapide et pour réduire les mauvais alignements. La polarisation militaire peut également être atteinte en utilisant une clé de polarisation (référence N3518 de 3M).
Des versions de ces embases sont disponibles avec des boîtiers fabriqués en thermoplastique PCT haute température, ce qui les rend adaptés au traitement à la soudure sans plomb jusqu'à 260 °C (JEDEC J-STD-020C). Disponibles en montage vertical ou à angle droit et avec plusieurs nombres de contacts, ces embases série D3000 offrent une solution polyvalente pour vos exigences de fil à carte.
Les verrous d'éjection de ces embases de circuit imprimé série D3000 fournissent une connexion sécurisée au connecteur d'accouplement et permettent un retrait facile lorsque nécessaire. La conception des verrous à éjection est dotée de goupilles cylindriques pour une rétention accrue dans les applications à fortes vibrations et pour empêcher la casse pendant l'éjection. Les verrouillages à éjection sont fournis avec l'embase ou doivent être achetés séparément. Ces embases de circuit imprimé renforcées série 3000 sont dotées d'une découpe dans le boîtier pour recevoir les connecteurs d'accouplement avec un nez de polarisation central. Des fentes de polarisation supplémentaires sont également fournies pour permettre une connexion rapide et pour réduire les mauvais alignements. La polarisation militaire peut également être atteinte en utilisant une clé de polarisation (référence N3518 de 3M).
Des versions de ces embases sont disponibles avec des boîtiers fabriqués en thermoplastique PCT haute température, ce qui les rend adaptés au traitement à la soudure sans plomb jusqu'à 260 °C (JEDEC J-STD-020C). Disponibles en montage vertical ou à angle droit et avec plusieurs nombres de contacts, ces embases série D3000 offrent une solution polyvalente pour vos exigences de fil à carte.
Caractéristiques et avantages
4 enveloppes murales pour la protection des contacts
Polarisation de bosse centrale
Polarisation militaire possible à l'aide de la clé de polarisation N3518
Polarisation de bosse centrale
Polarisation militaire possible à l'aide de la clé de polarisation N3518
Les références préfixées avec "N" sont dotées de boîtiers PCT haute température
• Les références X3XXX-0 ne sont pas dotées d'un loquet d'éjecteur
Les références X3XXX-2 sont dotées d'éjecteurs à verrouillage à goupille cylindrique courte
Les références X3XXX-2 sont dotées d'éjecteurs à verrouillage à goupille cylindrique longs
Applications
Les connecteurs CAD sont adaptés pour une utilisation dans les applications dans une large gamme de marchés. Ces marchés incluent l'industrie, l'instrumentation, les marchés médicaux, les consommateurs, les communications et les données.
Pourquoi choisir 3M ?
Les 3M sont un nom fiable dans l'informatique et la connexion électronique. Combiné à RS Components, l'excellent service client, 3M fournit une gamme de solutions de connectivité spécialisées pour une grande variété d'industries et d'applications.
Embase de circuit imprimé 3M, protection à quatre parois, pas de 2,54 mm - Série D3000 - N3764-6302RB
Fatigué de réaliser des charges de connexions électriques individuelles ? Utilisez cette embase de circuit imprimé de 3M. L'unité sophistiquée vous permet de câbler rapidement jusqu'à 64 conducteurs à l'aide d'une seule borne, ce qui vous permet d'accélérer vos tâches fil à carte. Comme il est entièrement protégé, vos contacts sont protégés contre les dommages. Une fonction de verrouillage et d'éjection permet un accouplement sécurisé tout en faisant de la dépose pour l'entretien une pince. Cette embase est fournie avec des orifices de montage prépercés, de sorte que vous obtenez une connexion sécurisée à un circuit imprimé.
Caractéristiques et avantages
Conforme aux normes d'inflammabilité UL 94V-0, ce qui signifie qu'il est peu probable qu'il contribue à un incendie
Les contacts en alliage de cuivre résistants à la corrosion sont compatibles avec les environnements humides
Isolation pour une protection contre les chocs électriques
Les contacts en alliage de cuivre résistants à la corrosion sont compatibles avec les environnements humides
Isolation pour une protection contre les chocs électriques
Applications
Développement et conception de l'électronique
Automatisation industrielle
Génie électrique
Automatisation industrielle
Génie électrique
Comment savoir si l'accouplement de cette embase est incorrect ?
La polarisation centrale de cette embase vous empêche de l'insérer de la mauvaise manière, de sorte que vous n'ayez pas à vous soucier de l'accouplement défectueux.
Attribut | Valeur |
---|---|
Série | 3000 |
Pas | 2.54mm |
Nombre de contacts | 64 |
Nombre de rangées | 2 |
Orientation du corps | Droit |
Enveloppé/Non-Enveloppé | Enveloppé |
Système de connecteurs | Carte à Carte, Fil à Carte |
Type de montage | Traversant |
Type de raccordement | A souder |
Placage du contact | Or |
Matériau du contact | Alliage de cuivre |
Courant | 2.0A |
