Générateur de vide SMC

Code commande RS:: 176-5401
Référence fabricant:: ZH20DLA-03-04-04
Marque:: SMC

Voir la catégorie

Prix dégressifs sur quantité

Sous-total (1 unité)*

98,04 €

117,65 €

TTC

Frais de traitement offerts pour les commandes supérieures à 50,00 €

En stock

2 unité(s) prête(s) à être expédiée(s) d'un autre centre de distribution

Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails

Unité	Prix par unité
1 - 4	98,04 €
5 - 9	94,19 €
10 +	90,22 €

*Prix donné à titre indicatif

Code commande RS:: 176-5401
Référence fabricant:: ZH20DLA-03-04-04
Marque:: SMC

Caractéristiques techniques

Documentation technique

Législation et Conformité

Détail produit

Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.

Sélectionner tout	Attribut	Valeur
	Marque	SMC
	Type de produit	Générateur de vide
	Normes/homologations	JIS B8392-1:2012, RoHS, ISO8573-1:2010

	Sélectionner tout
	Marque SMC
	Type de produit Générateur de vide
	Normes/homologations JIS B8392-1:2012, RoHS, ISO8573-1:2010

Pays d'origine :: JP

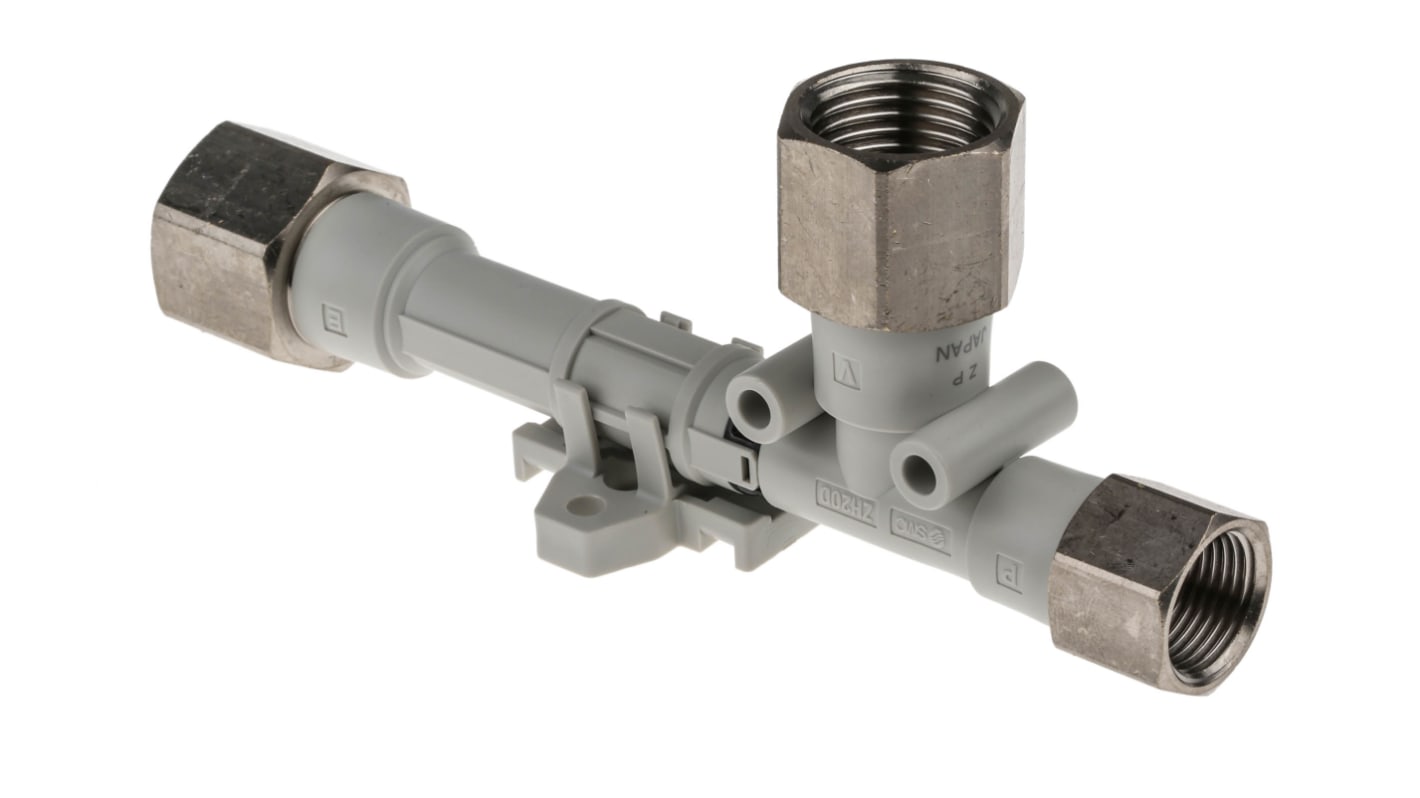

Générateur de vide SMC, compatible PFA/nylon souple/polyuréthane/FEP/nylon - ZH20DLA-03-04-04

Ce générateur de vide est un éjecteur de vide pneumatique compact conçu pour l'intégration dans les systèmes automatisés, fournissant le vide de l'air comprimé aux composants de manipulation. Il fonctionne avec des ports d'alimentation à visser et à vide et est conçu pour une utilisation continue dans des plages de températures industrielles typiques, ce qui le rend adapté pour les tâches de pick-and-place, de manipulation de composants et de préhension sous vide dans l'automatisation, l'électronique et les applications mécaniques.

Caractéristiques et avantages

• La buse de taille nominale de 2,0 mm fournit un débit de vide ciblé pour les tâches de prélèvement
• Le vide maximal de -66 kPa fournit une forte aspiration pour les pièces légères
• Le débit de 155 l/min (ANR) prend en charge un débit plus élevé en cycles
• Fonctionne jusqu'à 50 °C pour une utilisation dans des environnements de production chauds
• Les raccordements pneumatiques à visser permettent une tuyauterie sûre et résistante aux fuites
• Compatible avec les tubes en nylon, en nylon souple et en polyuréthane pour plus de flexibilité

Applications

• Adapté pour le pick-and-place dans les lignes d'assemblage électroniques
• Idéal pour la préhension sous vide de petites pièces usinées dans l'automatisation
• Utilisé pour la manipulation de composants où des tuyaux en nylon souple sont installés
• Convient aux systèmes utilisant des tubes en polyuréthane dans les lignes de convoyage
• Utilisé avec des tubes FEP ou PFA nécessitant une résistance aux produits chimiques

Quelles connexions de port sont utilisées pour l'alimentation et l'échappement?

L'unité utilise des connexions d'alimentation et d'échappement pneumatiques à visser avec l'alimentation à l'aide d'un filetage R3/8 et l'échappement à l'aide d'un filetage R1/2 pour correspondre aux systèmes de tuyauterie standard.

Quels sont les matériaux des tubes qui peuvent être connectés directement au port d'aspiration?

Le port d'aspiration accepte le nylon, le nylon souple, le polyuréthane et les types de tubes compatibles FEP ou PFA pour une fixation directe.

Quelles sont les températures de fonctionnement attendues pour l'environnement et le milieu?

Les milieux de pression et les environnements ambiants peuvent varier entre -5 °C et 50 °C pour maintenir les performances nominales.

Comment la configuration du produit est-elle fournie en ce qui concerne les accessoires?

Il est fourni en boîtier et peut inclure un support de montage, mais est fourni sans silencieux dans les variantes en boîtier.

Quelles sont les caractéristiques de la buse et du modèle qui affectent les performances de vide?

Une buse simple d'un diamètre de 2,0 mm et une conception montée sur le corps définissent le débit et la capacité de vide, produisant le vide nominal maximal de -66 kPa.
