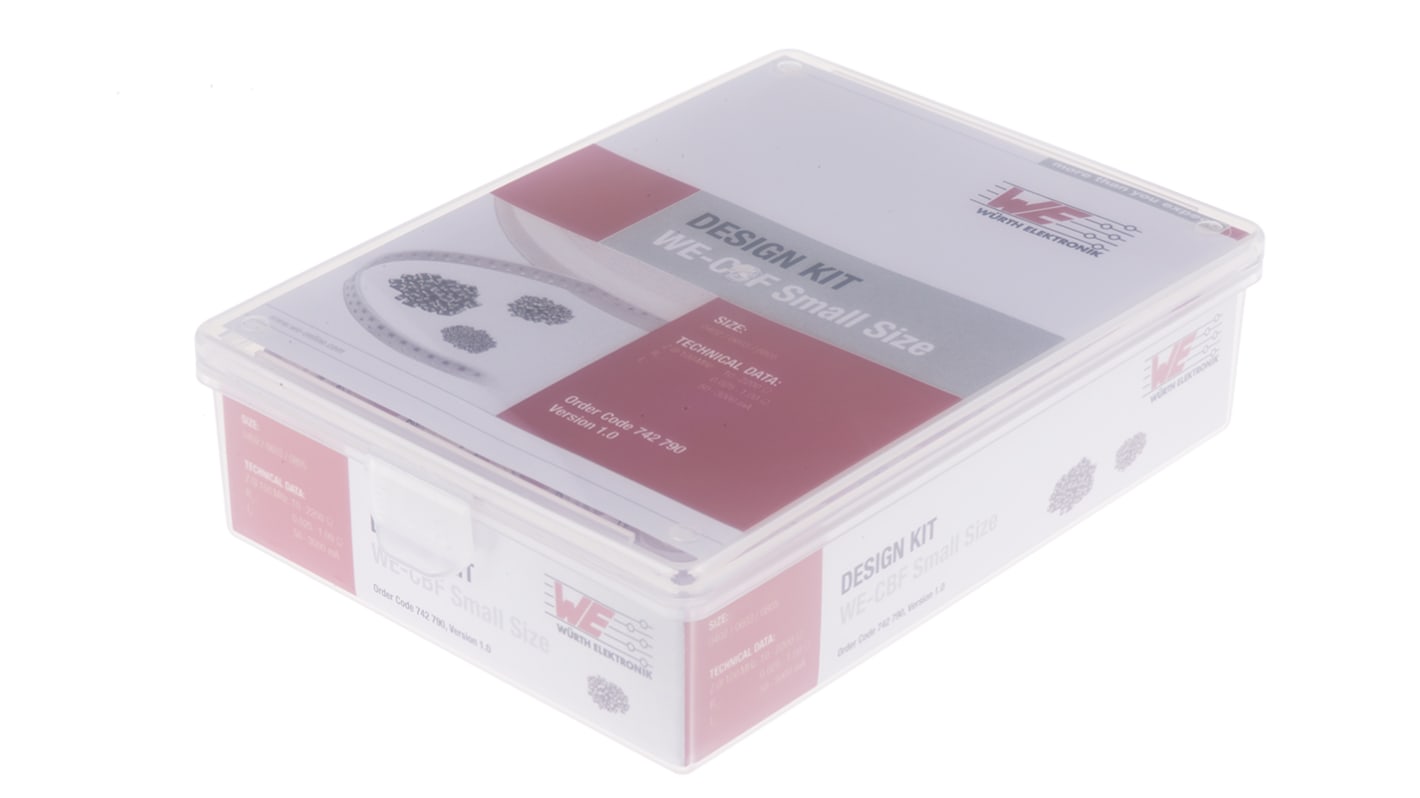

Kit de conception, Wurth Elektronik, 742790, 1020 pièces , contient: Perles de ferrite

Un kit de conception de ferrite CMS WE-CBF, de Wurth Elektronik, contient des perles de ferrite CMS à circuit spéciales pouvant être placées directement sur une carte de circuit imprimé. Les kits WE-CBF offrent des ferrites avec d'excellentes propriétés anti-EMI et une faible résistance c.c. Placées très près de la source d'interférence même avec la plus petite taille 0402, l'impédance maximale peut être atteinte à 1 000 Ω. Recommandées pour la soudure par refusion, les ferrites WE-CBF sont parfaites pour le filtrage des lignes de données et pour le découplage de la tension de distribution.

Electrodes Ni-Sn fiables
Courant nominal élevé jusqu'à 6 A
Température d'utilisation : –55 → +125 °C

• Electrodes Ni-Sn fiables
• Courant nominal élevé jusqu'à 6 A
• Température d'utilisation : –55 → +125 °C

Grande vitesse : les ferrites CMS WE-CBF grande vitesse ont une impédance plus faible dans la plage de fréquences plus basses, présentant ainsi une faible atténuation seulement pour les signaux rapides. Par exemple : USB 2.0, IEEE 1394, LVDS
Bande large : les ferrites CMS WE-CBF bande large montrent déjà une impédance élevée dans la plage de fréquence faible. Elles sont ainsi à bande large dans la gamme entière. Par exemple, signal de commande, RS232, RS422, convertisseur CC/CC
Courant élevé : les ferrites CMS WE-CBF courant élevé sont conçues pour la haute intensité (au-dessus de 1 A). Le courant nominal se réfère à 40 K d'auto-échauffement

Le kit de conception Wurth Elektronik 742790 contient une gamme complète de ferrites CMS WE-CBF 0402, 0603 et 0805 pour l'utilisation dans les alimentations de tension et les interfaces.

Le kit de conception Wurth Elektronik 742791 contient une gamme complète de ferrites CMS WE-CBF 1206, 1210, 1806 et 1812 pour l'utilisation dans les alimentations de tension et les interfaces. De plus, le kit de conception contient des perles ferrite d'alimentation WE-PBF, des perles ferrite WE-CMS de mode commun et des perles de ferrite CMS WE-SUKW à 6 trous.
