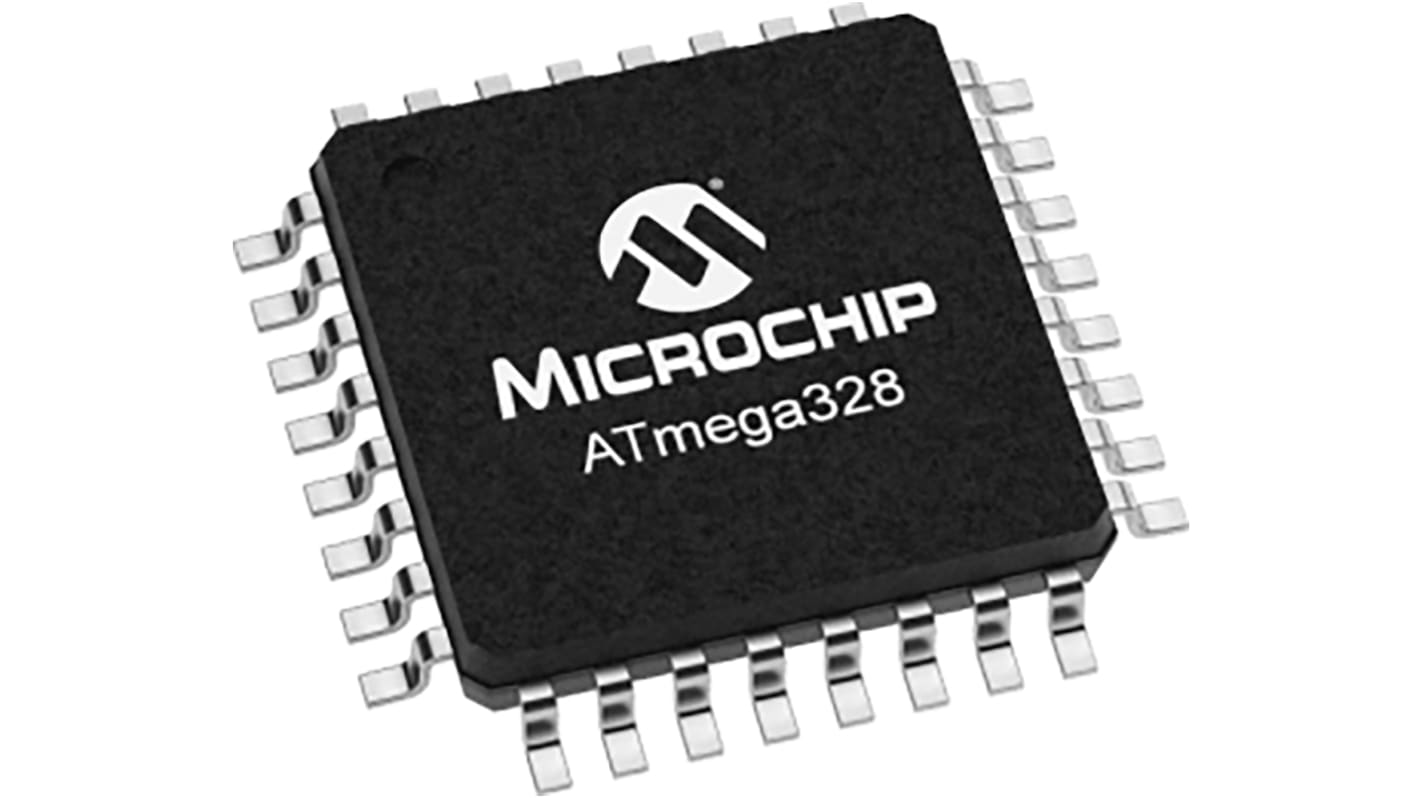

Microcontrôleur, 8bit, 2 Ko RAM, 32 Ko, 20MHz, TQFP 32, série ATmega

Type de famille Microchip Technology ATMEGA, boîtier TQFP, montage en surface, microcontrôleur 8 bits à processeur AVR RISC 32 broches avec multiplicateur de matériel. Sa tension nominale maximale est de 5,5 V. Ce microcontrôleur fonctionne à une vitesse maximale de 20 MHz et est doté d'une mémoire de programme flash ISP de 32 ko, d'une mémoire SRAM interne de 1 ko et d'une EEPROM de 2 ko. Il est doté de 23 lignes d'E/S programmables, d'un USART programmable en série, ADC 10 bits 8 canaux dans un boîtier TQFP, d'un timer Watchdog programmable avec un oscillateur interne et de cinq modes d'économie d'énergie sélectionnables par logiciel. En exécutant des instructions puissantes en un seul cycle d'horloge, le dispositif atteint des débits approchant de 1 MIPS par MHz, permettant d'équilibrer la consommation d'énergie et la vitesse de traitement.

6 canaux PWM
Fonctionnement entièrement statique
Architecture RISC Advanced 8 bits hautes performances
Multiplicateur à 2 cycles intégré
• Un timer/compteur 16 bits avec préréglage séparé, mode de comparaison et mode de capture
Les plages de températures d'utilisation sont comprises entre -40 et 105 °C.
Ruban de coupe de type emballage
• Reset à la mise sous tension et détection de brochage programmable
Prise en charge de la bibliothèque QTouch
Six modes de veille : inactif, réduction du bruit ADC, économie d'énergie, mise hors tension, veille et veille étendue
• Trois USART avec générateur de vitesse de transmission fractionnaire, détection automatique de transmission et de démarrage de trame
• Deux timers/compteurs 8 bits avec préréglage séparé et mode de comparaison
Mode de communication série UART à deux fils pour usage général
• cycles d'écriture/d'effacement : 10 000 Flash/100 000 EEPROM

Systèmes intégrés
• moniteurs LCD et téléviseurs
Station d'accueil pour PC mobile
• Cartes mères PC
Boîtiers de concentrateur portables
• Imprimantes et scanners
