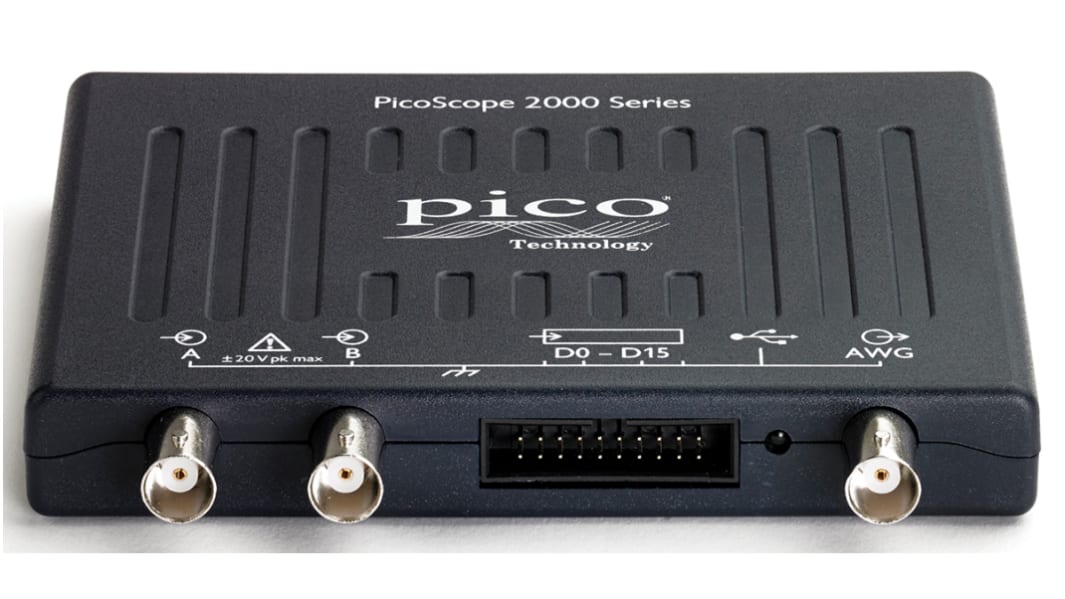

Oscilloscope Connectable PC Pico Technology série PicoScope 2000, 25MHz

Le PicoScope 2205A MSO est un oscilloscope à signaux mixtes à 2 canaux de 25 MHz qui fonctionne également comme un analyseur logique à 16 canaux, échantillonnant à une fréquence maximale de 500 MS/s. Il intègre l'analyse de spectre, la génération de formes d'ondes fonctionnelles/arbitraires et l'analyse de bus série. Le 2205A MSO dispose d'une mémoire tampon de 48 kS et d'un générateur de signaux AWG de 1 MHz. Les mesures automatiques sont disponibles en mode oscilloscope et en mode spectre. Le décodage série est une fonction standard du PicoScope et comprend SPI, I2C, FlexRay, CANbus, LINbus et ARINC.
Le 2205A MSO offre une excellente visualisation et mesure des formes d'onde, ainsi que des taux de mise à jour rapides des formes d'onde. Il offre les performances nécessaires à l'analyse avancée des formes d'onde, y compris le décodage série et les tracés de fréquence. Le PicoScope 2205A MSO tire parti de la puissance de calcul, d'affichage et de communication d'un ordinateur portable ou de bureau.

Puissant, portable, compact
2 canaux analogiques/16 canaux numériques
Bande passante de 25 MHz
Générateur de formes d'onde arbitraires intégré
Connecté et alimenté par USB
Décodage série/analyse avancée des formes d'ondes FFT inclus
Excellente intégrité du signal
Dimensions 130 x 104 x 18,8 mm
Poids <200 g
La capacité d'entrée est de 8 pF
La fréquence d'échantillonnage est de 500 MSa/s avec une mémoire tampon de 48 KS
L'impédance d'entrée est de 200 Kohm

Conception
Test
Éducation
Service
Contrôle
Localisation des défaillances
Réparation

Logiciels inclus : PicoScope 6 pour Microsoft Windows 7, 8 (pas Windows RT) et 10 ; SDK 32 bits et 64 bits pour Windows 7, 8 (pas Windows RT) et 10 ; exemples de programmes 32 bits et 64 bits (C, Microsoft Excel VBA, LabVIEW). Logiciels disponibles gratuitement en téléchargement à partir de www.picotech.com : PicoScope 6 (bêta) pour Linux et OS X ; SDK (bêta) pour Linux et OS X. Langues prises en charge : chinois simplifié ; tchèque ; danois ; néerlandais ; anglais ; français ; allemand ; grec ; hongrois ; italien ; japonais ; coréen ; norvégien ; polonais ; portugais ; roumain ; russe ; espagnol ; suédois ; turc.
Des sondes supplémentaires et/ou de rechange, des câbles et des pinces de test sont disponibles séparément.

EN 61010-1:2010

Câble USB 2.0, sondes passives (x2), câble d'entrée numérique, pinces de test logique (x20), guide de démarrage rapide et logiciel

Le PicoScope 2205A MSO est un oscilloscope à signaux mixtes à 2 canaux de 25 MHz qui fonctionne également comme un analyseur logique à 16 canaux, échantillonnant à une vitesse maximale de 500 Méch. Il intègre l'analyse de spectre, la génération de formes d'ondes fonctionnelles/arbitraires et l'analyse de bus série. Le 2205A MSO dispose d'une mémoire tampon de 48 kS et d'un générateur de signaux AWG de 1 MHz. Les mesures automatiques sont disponibles en mode oscilloscope et en mode spectre. Le décodage sériel est une fonction standard du PicoScope et comprend SPI, I2C, FlexRay, CANbus, LINbus et ARINC.
Le 2205A MSO offre une excellente visualisation et mesure de la forme d'onde, ainsi que des taux de mise à jour rapides de la forme d'onde. Il offre les performances nécessaires à l'analyse avancée des formes d'onde, y compris le décodage en série et les tracés de fréquence. Le PicoScope 2205A MSO tire parti de la puissance de calcul, d'affichage et de communication d'un ordinateur portable ou de bureau.

Puissant, portable, compact
2 canaux analogiques/16 canaux numériques
Bande passante de 25 MHz
Générateur de formes d'ondes arbitraires intégré
Connecté et alimenté par USB
Décodage sériel/FFT analyse avancée des formes d'ondes inclus
Excellente intégrité du signal
Dimensions 130 x 104 x 18,8 mm
Poids <200 g
La capacité d'entrée est de 8pF
Le taux d'échantillonnage est de 500MSa/s avec une mémoire tampon de 48KS
L'impédance d'entrée est de 200Kohm

Conception
Test
Éducation
Entretien
Contrôle
Résolution des incidents
Réparations

En 61010-1:2010

Logiciel inclus : PicoScope 6 pour Microsoft Windows 7, 8 (pas Windows RT) et 10 ; SDK 32 bits et 64 bits pour Windows 7, 8 (pas Windows RT) et 10 ; Programmes d'exemple 32 bits et 64 bits (C, Microsoft Excel VBA, LabVIEW). Logiciel disponible gratuitement en téléchargement à partir de www.picotech.com : PicoScope 6 (beta) pour Linux et OS X ; SDK (beta) pour Linux et OS X. Langues supportées : allemand ; anglais ; chinois simplifié ; danois ; coréen ; espagnol ; français ; grec ; hongrois ; italien ; japonais ; néerlandais ; norvégien ; polonais ; portugais ; roumain ; russe ; suédois ; tchèque ; turc.
Des sondes supplémentaires et/ou de remplacement, des câbles et des pinces de test sont disponibles séparément.

EN 61010-1 :2010

Câble USB 2,0, sondes passives (x2), câble d'entrée numérique, pinces de test logique (x20), guide de démarrage rapide et logiciel
