Oscilloscope, 100 MHz Pico Technology série PicoScope 2000 Connectable PC 18 canaux

Sous-total (1 unité)*

1 045,45 €

HT

1 254,54 €

TTC

Add to Basket
Sélectionner ou entrer la quantité
En stock
  • 3 unité(s) prête(s) à être expédiée(s) d'un autre centre de distribution
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité
Prix par unité
1 +1 045,45 €

*Prix donné à titre indicatif

Disponible en version étalonnée :

la pièce

1 330,45 €

HT

1 596,54 €

TTC

Code commande RS:
111-6770
Numéro d'article Distrelec:
300-73-912
Référence fabricant:
PicoScope 2208B MSO
Marque:
Pico Technology
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout

Marque

Pico Technology

Type de produit

Oscilloscope

Largeur de bande

100MHz

Nombre de canaux

18

Numéro de modèle

2208B MSO

Type d'oscilloscope

Connectable PC

Type d'interface

CAN, IIC, LIN, RS-232, SPI, UART, USB

Série

PicoScope 2000

Hauteur

18.8mm

Normes/homologations

REACH, RoHS, WEEE

Largeur

104mm

Longueur

130mm

Sensibilité verticale maximum

4V/div

Temps de montée

3.5ns

Base de temps maximum

5000s/div

Sensibilité verticale minimum

4mV/div

Résolution verticale

8 bit

Source d'alimentation

USB

Base de temps minimum

1ns/div

Pays d'origine :
GB

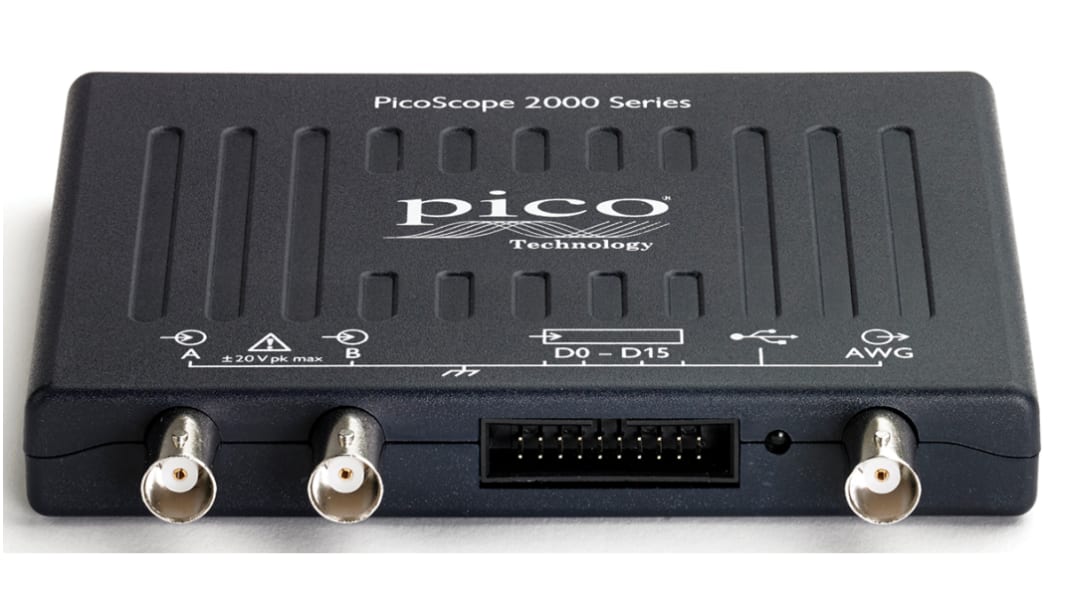

Oscilloscope PicoScope série 2000, largeur de bande de 100 MHz, base de temps de 1 ns/div - PicoScope 2208B MSO


Cet oscilloscope est un instrument compact connecté à un PC conçu pour la mesure de signaux mixtes et l'analyse de protocole. Il se connecte via USB pour fournir une capture de forme d'onde et une synchronisation logique ainsi qu'un décodage de bus série, prenant en charge une grande variété de normes de véhicule et de communications intégrées. Il est destiné à une utilisation sur banc et sur le terrain où un instrument léger hébergé par ordinateur est préférable.

Caractéristiques et avantages :


• La largeur de bande de 100 MHz permet une capture précise des signaux haute fréquence
• La base de temps de 1 ns/div fournit une résolution de domaine temporel fine
• Le temps de montée de 3,5 ns permet une caractérisation rapide des bords
• La résolution verticale de 8 bits équilibre la vitesse et le détail de l'amplitude
• La sensibilité de 4 mV à 4 V/div couvre les signaux petits à grands

Applications


• Convient pour le débogage à signaux mixtes avec des canaux numériques et analogiques
• Idéal pour le décodage des protocoles CAN, I2C, SPI, UART, LIN et RS232
• Utilisé pour la vérification et la validation de la synchronisation du système intégré
• Peut être utilisé pour les diagnostics et les tests d'électronique automobile
• Convient au développement en laboratoire avec enregistrement des données sur PC

Comment l'instrument est-il alimenté pendant le fonctionnement?


Il est alimenté par la connexion USB, ce qui permet un fonctionnement sans alimentation secteur séparée.

Combien de canaux d'entrée sont disponibles pour les mesures combinées?


Il fournit 18 canaux pour capturer simultanément plusieurs signaux analogiques et numériques.

Quelles sont les normes environnementales ou réglementaires auxquelles il est conforme?


Il est conforme aux normes RoHS, REACH et DEEE.

Quelles sont les options d'interface fournies pour l'analyse de bus série?


Les interfaces incluent CAN, I2C, LIN, RS232, SPI, UART et USB.

Quelles sont les limites des périodes de signaux observables les plus longues?


La base de temps maximale s'étend à 5 000 s/div pour l'observation de signaux de longue durée.
