Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.

Sélectionner tout	Attribut	Valeur
	Marque	SKF
	Type de produit	Pignon
	Diamètre d'alésage	32mm
	Nombre de dents	19
	Type d'alésage	Bague conique
	Diamètre Primitif	77.16mm
	Diamètre de moyeu	63mm
	Matériau	Acier
	Largeur de pignon	25mm
	Diamètre intérieur maximum	32mm
	Type de chaîne acceptable	08B-1
	Normes/homologations	BS

	Sélectionner tout
	Marque SKF
	Type de produit Pignon
	Diamètre d'alésage 32mm
	Nombre de dents 19
	Type d'alésage Bague conique
	Diamètre Primitif 77.16mm
	Diamètre de moyeu 63mm
	Matériau Acier
	Largeur de pignon 25mm
	Diamètre intérieur maximum 32mm
	Type de chaîne acceptable 08B-1
	Normes/homologations BS

Datasheet - PHS 08B-1TBH19

S’identifier pour télécharger les modèles CAO 3D

Pays d'origine :: CN

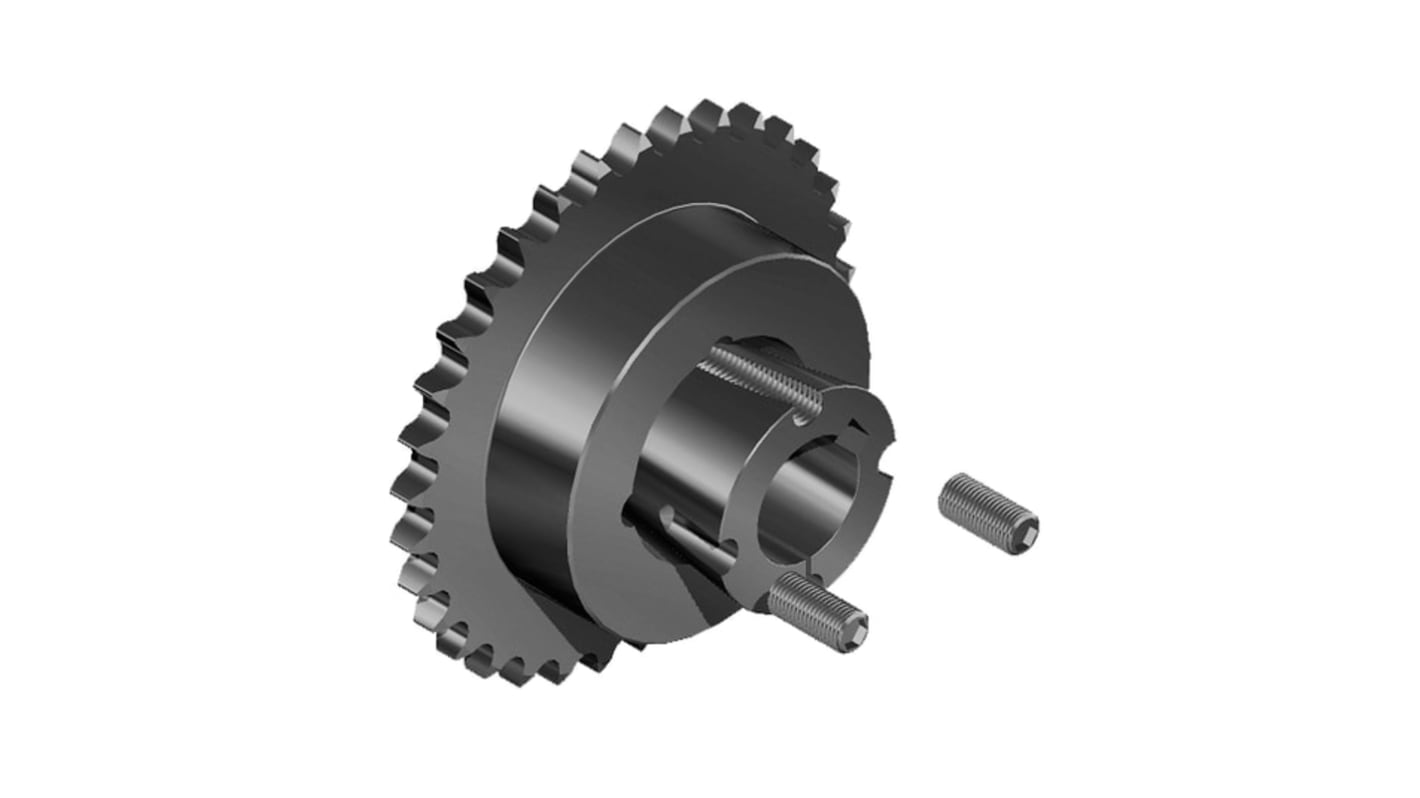

Mandrin SKF, largeur de mandrin de 25 mm, 19 dents - PHS 08B-1TBH19

Ce pignon est une roue dentée en acier conçue pour transmettre un mouvement rotatif dans les systèmes à entraînement par chaîne à l'aide d'un montage à bague conique. Il est destiné à la transmission de puissance industrielle où la compatibilité avec les chaînes à rouleaux standard et la fixation sécurisée de l'arbre sont requises.

Caractéristiques et avantages :

• Le montage de bague conique permet un serrage précis de l'arbre
• Dix-neuf dents assurent un engagement défini avec la chaîne
• Accepte la chaîne 08B-1 pour un pas et une répartition de charge correspondants
• L'homologation standard BS prend en charge la conformité aux spécifications

Applications

• Convient aux entraînements utilisant la chaîne à rouleaux 08B-1
• Idéal pour les machines nécessitant une fixation à alésage conique
• Utilisé avec des adaptateurs d'arbre jusqu'à 32 mm de diamètre interne
• Compatible avec les systèmes nécessitant une largeur de face de 25 mm

En quel matériau le composant est-il fabriqué?

Il est fabriqué en acier.

Comment le moyeu se rapporte-t-il à l'assise de l'arbre?

Le moyeu mesure 63 mm pour fournir un espace de roulement et de montage pour les structures de support.

Quel est le diamètre de pas et pourquoi est-il important?

Le diamètre de pas est de 77,16 mm, ce qui régit la géométrie d'enclenchement de la chaîne et les réglages de distance centrale.

Quel alésage maximum peut-on accueillir avec un adaptateur?

Le diamètre interne maximal d'un adaptateur est de 32 mm.

Quelle est la largeur de la face du pignon pour le contact de la chaîne?

La largeur de contact sur le pignon est de 25 mm.

Pignon SKF, 19 dents Bague conique, diamètre 77.16 mm 08B-1 25 mm
