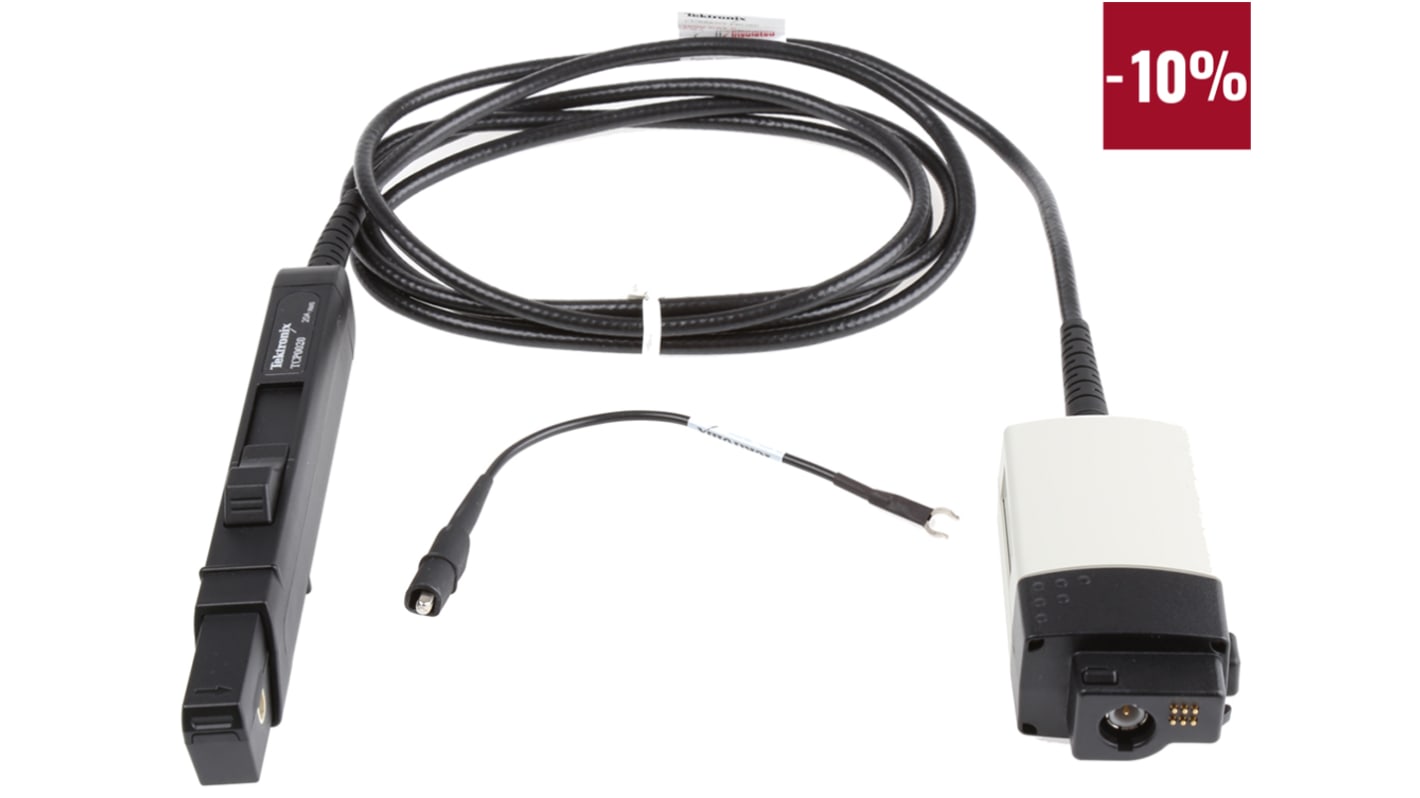

Sonde pour oscilloscope Tektronix, TCP0020, bande passante 50MHz

Les sondes de courant Tektronix incluent : TCP0020 (796-2696) ; TCP2020 (796-6705) ; TCP202A (796-2687). Leurs applications incluent les alimentations électriques, les dispositifs semi-conducteurs, les inverseurs/convertisseurs de puissance, les ballasts électroniques, l'électronique industrielle/grand public, les communications mobiles, les entraînements de moteur et les systèmes de transport.

Utilisation facile et mesures de courant c.a./c.c. précises
Diamètre de mâchoire de 5 mm (0,2 pouce)
Mesure précise des niveaux de courant aussi faibles que 10 mA par division de circuit
Précision élevée avec erreur de gain c.c. généralement inférieure à 1 %
La structure à capteur ouverte permet d'établir facilement la connexion des circuits
Faible bruit et dérive c.c.

Se connecte directement sur les oscilloscopes avec l'interface de sonde TekVPI.
Permet l'évolutivité des unités automatiques et l'affichage sur l'écran de l'oscilloscope.
Bouton de démagnétisation et contrôle de mise à zéro automatique pour facilité d'utilisation
Accès facile aux menus de la sonde d'oscilloscope pour le contrôle de la configuration et l'affichage des informations sur l'état de fonctionnement
Capacité de commande à distance grâce à l'oscilloscope TekVPI

TCP0020

A utiliser avec Tektronix DPO2000 et MSO2000
La sortie BNC se connecte à la plupart des oscilloscopes et autres équipements de mesure (raccordement de >100 kΩ nécessaire)
Bouton de démagnétisation et molette de réglage du décalage c.c.

TCP2020

Se connecte directement sur les oscilloscopes avec l'interface de sonde TekVPI.
Permet l'évolutivité des unités automatiques et l'affichage sur l'écran de l'oscilloscope.
Bouton de démagnétisation et molette de réglage du décalage c.c.

TCP202A

Fil de terre de sonde d'une longueur de 6 pouces (152,4 mm), mallette de transport en nylon, manuel d'utilisation

La Tektronix est une sonde de courant c.a./c.c. hautes performances et facile à utiliser conçue pour une utilisation avec une grande variété d'oscilloscopes. Il peut être utilisé avec n'importe quel instrument avec des entrées BNC et une> terminaison d'entrée supérieure à 100 kΩ.
Inclusions :
Câble de mise à la terre de sonde de 6 pouces (152,4 mm) de long, une mallette de transport en nylon et un manuel d'utilisation (anglais).

Mesures de courant c.a./c.c. faciles à utiliser et précises
C.c. jusqu'à une largeur de bande supérieure à 50 MHz
Diamètre de mâchoire du noyau de 5 mm (0,2 pouce)
Mesure avec précision les niveaux de courant jusqu'à 10 mA par division
Précision élevée avec erreur de gain c.c. généralement inférieure à 1 %
La structure à capteur ouverte permet d'établir facilement la connexion des circuits
Faible bruit et dérive c.c.
Capacité de courant maximum de 20 ARMS
Capacité de courant d'impulsion Peak de 100 A.
Se connecte directement aux oscilloscopes avec l'interface de sonde TekVPI
Permet l'évolutivité des unités automatiques et l'affichage sur l'écran de l'oscilloscope.
Démagnétisation à un bouton et commande de zéro automatique pour une plus grande facilité d'utilisation
Accès facile au menu de sonde à affichage d'oscilloscope pour la configuration de la sonde et les informations d'état de fonctionnement
Capacité de commande à distance grâce à l'oscilloscope TekVPI

Alimentations
Dispositifs à semi-conducteurs
Inverseur/convertisseurs de puissance
Ballasts électroniques
Electronique industrielle/grand public
Communications mobiles
Entraînement de moteur
Systèmes de transport

CAT II 150 V
CAT II 300 V.
CAT II
