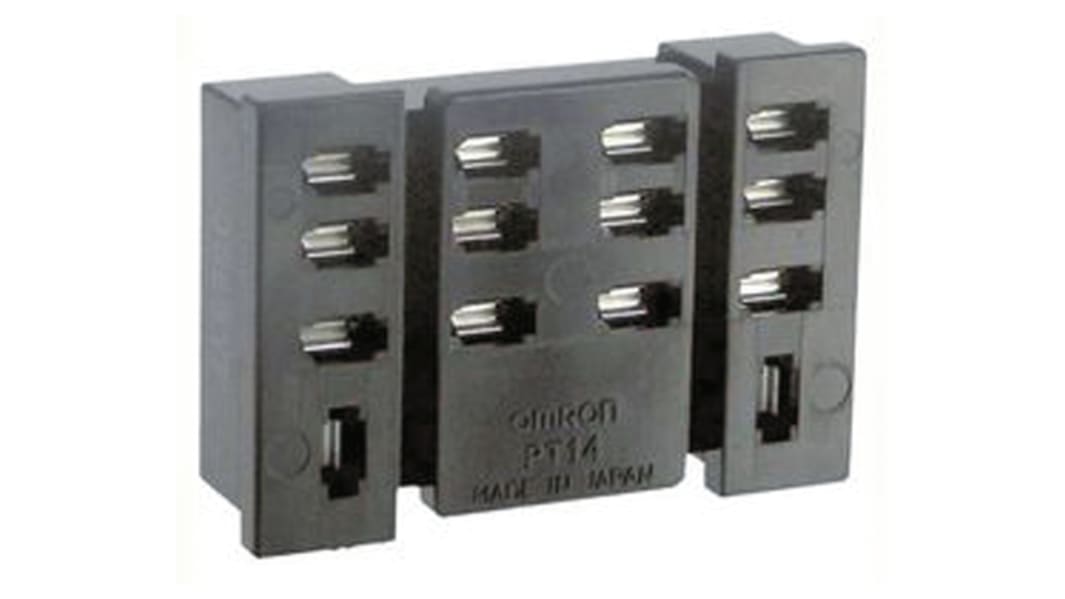

Support relais Omron série PT 14 contacts, Montage sur CI, 250V c.a., pour Relais série LY

Tenue en tension : 2000V bobine contact
Ecrans anti-arc empêchant le flashage des contacts entre pôles adjacents.
Clips de fixation pour types DIN disponibles séparément
Résistance de contact : 50 mΩ.
Rigidité diélectrique bobine contact : 12 kV
Plage de températures d'utilisation : -25 à +55 °C
Tension commutée : 110 V.c.a. ; 24 V.c.c.
Matériau du contact : AgCdO
Dimensions : H 42,4 mm x l 28 mm x P 41,5 mm

Bases (voir image) vendues séparément

VDE, UL, CSA, TUV

Cette prise de relais est conçue pour faciliter les connexions dans les applications électroniques. Idéal pour les relais de la série LY, cet accessoire de relais monté sur circuit imprimé offre une fonctionnalité fiable. Avec un courant nominal de 15A et une capacité de tension de 250V AC, il offre des performances robustes. Doté d'un type de terminaison à broches pour PCB, il garantit une intégration simple dans divers types de circuits, ce qui en fait un composant précieux pour vos projets.

• Peut accueillir jusqu'à 14 contacts pour des connexions polyvalentes
• La capacité de haute tension de 250V AC permet de répondre à diverses applications
• le courant nominal de 15A garantit une performance fiable sous charge
• La conception du montage sur PCB permet une installation facile sur les cartes de circuits imprimés
• Optimisé pour être utilisé avec les relais de la série LY pour une meilleure compatibilité
• La terminaison de type broche PCB simplifie les configurations de câblage

• Utilisé dans les panneaux de contrôle électrique pour les systèmes automatisés
• Idéal pour les secteurs nécessitant des connexions de relais fiables
• Employé dans les machines industrielles pour la gestion des circuits
• Convient à tout projet nécessitant une intégration robuste des relais

Son courant nominal de 15A lui permet de gérer efficacement des charges électriques importantes, ce qui le rend adapté aux applications où une commutation fiable est essentielle, comme dans les systèmes de contrôle.

Il est conçu pour être monté sur un circuit imprimé, ce qui permet de l'installer directement sur différentes cartes de circuits, et donc de gagner de la place et de simplifier l'intégration dans les systèmes existants.

Compte tenu de ses spécifications, il est principalement conçu pour des applications de relais standard. Pour les utilisations à haute fréquence, vérifiez la compatibilité avec les spécifications des circuits supplémentaires afin de garantir des performances optimales.

Bien que les limites de température spécifiques ne soient pas détaillées, les composants de ce type fonctionnent généralement dans des plages communes aux applications PCB, habituellement entre -40°C et +85°C, en fonction du relais spécifique utilisé.
