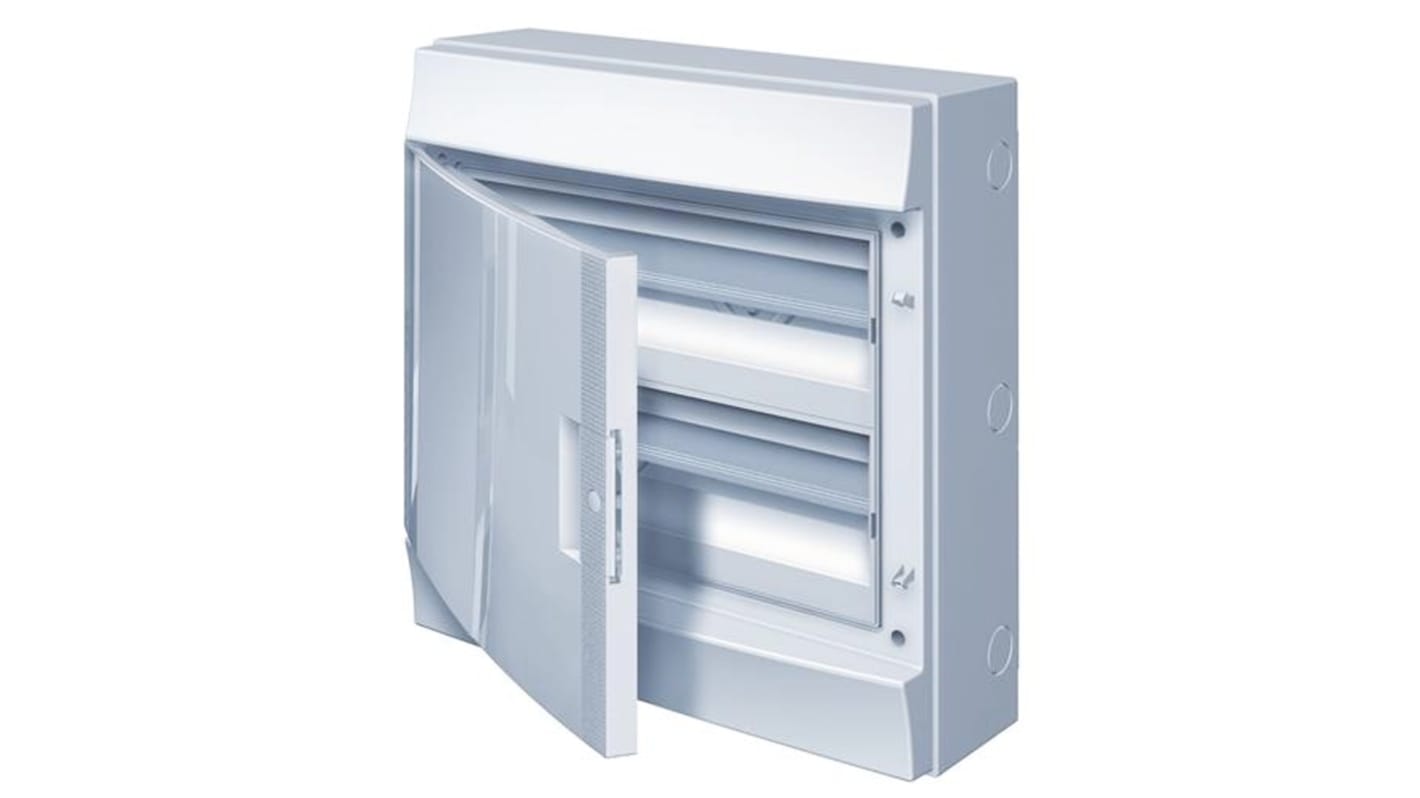

Tableau électrique ABB, série Mistral65, en Plastique, 36 Modules, 125A, IP65, 435 x 430 x 155mm

La nouvelle gamme d'unités personnalisées MISTAL65 permet d'implémenter quasiment tous les systèmes de distribution électrique dans les environnements industriels, commerciaux et résidentiels. Les unités personnalisées sont en thermoplastique sans halogène entièrement recyclable. La gamme inclut des solutions avec portes transparentes ou opaques qui s'ouvrent jusqu'à 180° et offre un choix entre 4 et 72 modules, répondant aux exigences réglementaires les plus récentes et assurant qu'une grande variété de types d'application sont couverts.

Le design raffiné se distingue par certaines caractéristiques particulières, telles qu'une parfaite symétrie, ce qui permet soit à l'ensemble de l'unité personnalisée soit juste au panneau avant de pivoter, pour changer facilement le côté d'ouverture de la porte. Dans les versions à plusieurs rangées, la distance centrale des rails DIN peut varier de 150 à 125 mm, ce qui augmente encore la polyvalence du produit, tout en utilisant les mêmes accessoires standard.

Le cadre peut être extrait pour faciliter le câblage de banc. L'espace intérieur ample facilite l'accès aux câbles, ce qui simplifie le câblage et permet d'ancrer le serre-câbles à des œillets spéciaux sur le cadre. Les unités personnalisées sont conçues pour héberger des blocs de jonction facultatifs dédiés en option dans deux combinaisons de couleurs afin de permettre un câblage rapide et organisé, et de faciliter la reconnaissance d'alimentations séparées lorsqu'elles sont utilisées.

La gamme est entièrement coordonnée avec les disjoncteurs miniatures et les disjoncteurs principaux ABB, qui peuvent tous être facilement installés simplement en déplaçant le rail fourni pour leur logement. La conception du projet vise également à optimiser les temps de câblage, d'assemblage et d'installation des unités personnalisées. Tout a été conçu pour faciliter la tâche de l'installateur et la rendre plus rapide, ce qui permet de mettre en place des tableaux de distribution fonctionnels et organisés.

L'ouverture de porte à 180° facilite l'accès total à l'intérieur de l'unité personnalisée
Porte transparente bleu pétrole
La symétrie de l'avant permet l'inversion complète de l'ouverture
La porte est dotée d'une poignée ergonomique avec fermeture à clipser ou verrou (en option)
Les fentes intérieures permettent de fixer l'unité personnalisée au mur par des points qui ne sont pas visible de l'extérieur
Des fiches de fermeture à clipser spéciales garantissent une protection de classe II (double isolation).
Il est possible d'ajouter un module supplémentaire en retirant les deux éléments pré-découpés lorsque des exigences d'installation imprévues apparaissent
Pour accélérer le câblage et le rendre plus net, différents blocs de jonction à clipser peuvent être installés, dans la partie supérieure et inférieure de l'unité personnalisée
