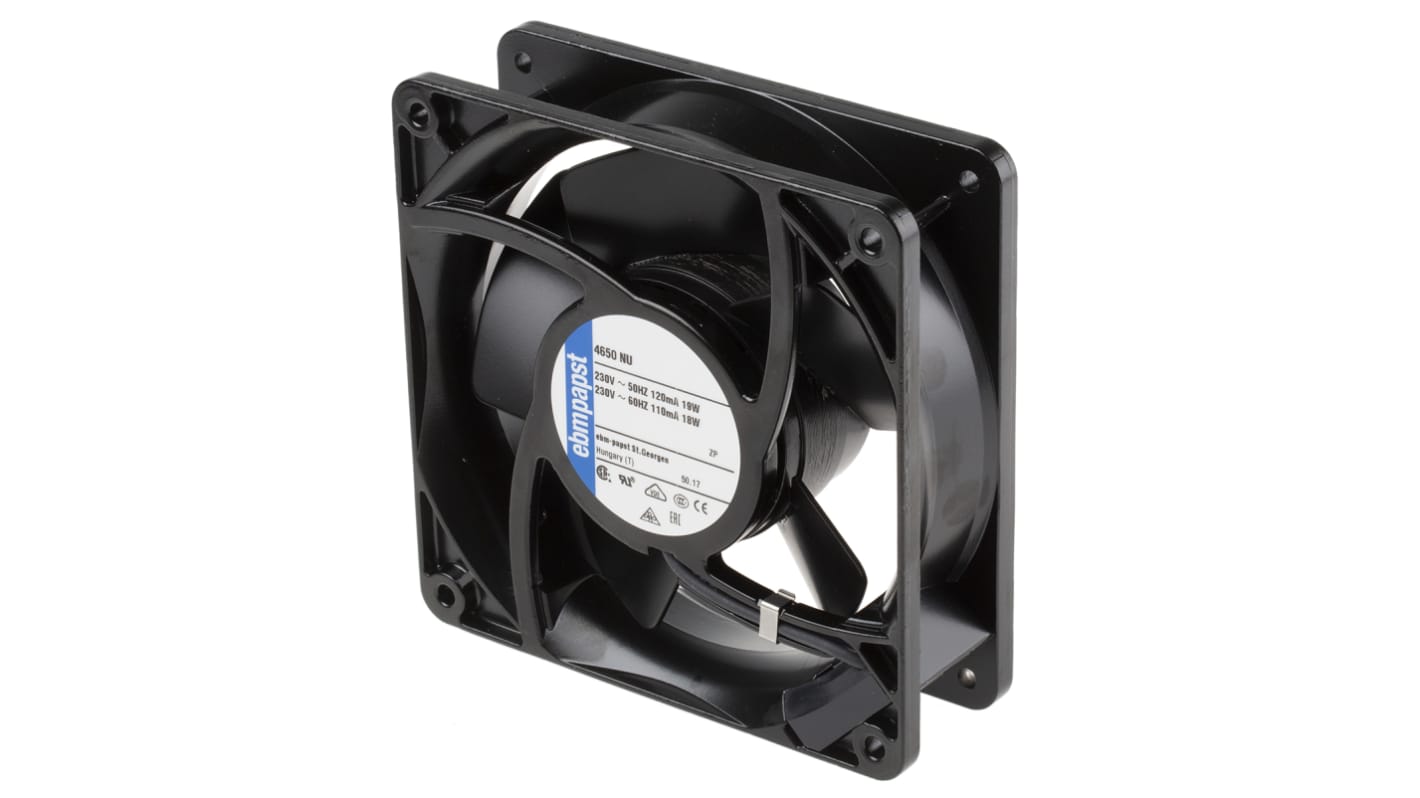

Ventilateur axial 4000 N ebm-papst 230 V ac, 160m³/h, 119 x 119 x 38mm, 19W

Le ventilateur axial c.a. résistant aux éclaboussures EBM-papst est une solution de refroidissement haute technologie. Il est disponible en taille de 119 mm x 119 mm x 38 mm et tension d'alimentation de 230 V c.a. Le ventilateur est doté d'une vitesse de moteur de 260 tr/min. Sa durée de vie à roulement à billes étendue garantit une utilisation sans défaut pendant une période significative (37 500 heures à 40 °C). Les ventilateurs c.a. EBM-papst fournissent une solution de refroidissement flexible et fiable pour les applications qui vous permettent de le monter dans n'importe quelle position axiale. Le ventilateur est doté d'une consommation nominale de 19 W.
Qu'est-ce qu'un ventilateur axial c.a. ?
Conçus pour créer un débit d'air élevé et à pression moyenne, les ventilateurs axiaux c.a. sont utilisés lorsque la tension c.c. n'est pas disponible. Les ventilateurs axiaux sont dotés d'un rotor entouré de lames fonctionnant comme une hélice. Le moteur du ventilateur est intégré dans le moyeu du rotor pour fournir une unité de ventilateur compacte. Le rotor aspire l'air de façon axiale parallèle à l'arbre du moteur rotatif et force l'air vers le dehors dans la même direction. Le ventilateur axial est entouré d'un boîtier à bride avec orifices de montage permettant de le monter à l'intérieur de l'équipement.
Moteur à rotor externe
Contrairement aux moteurs à rotor interne traditionnels où l'axe rotatif est entouré de bobines électromagnétiques, les ventilateurs EBM-papst sont dotés d'un moteur à rotor externe. Dans un moteur à rotor externe, les bobines magnétiques sont enfermées à l'intérieur d'une coque rotative. L'avantage de cette conception est que les moteurs à rotor externe sont de taille plus compacte, fonctionnent plus efficacement et sont moins enclins à la surchauffe que les moteurs à rotor interne
Conception par des experts
Les rotors de ventilateur et le boîtier de la forme intérieure des ventilateurs axiaux c.a. compacts d'ebm-papst sont conçus par des experts à l'aide de logiciels informatiques de pointe. Les lames sont de conception aérodynamique et équilibrées dynamiquement sur deux plans pour des performances optimales. La sortie d'air et les performances du moteur sont précisément adaptées à la taille du ventilateur, ce qui entraîne un faible bruit, même à une haute contre-pression.
Caractéristiques du boîtier
Les boîtiers de ces ventilateurs axiaux c.a. compacts sont dotés de broches de mise à la terre avec filetages M4 et UNC.
Comment connecter le ventilateur ?
Ces ventilateurs axiaux série 4000 N sont dotés de 2 cosses plates de 2,8 x 0,5 mm. Pour connecter le ventilateur, vous devez acheter un câble avec un connecteur femelle d'accouplement (voir les codes commande 118-3077, 826-1329, 118-3156 et 118-3099)
Quels sont les accessoires disponibles ?
Protège-doigts : les protège-doigts pour ces ventilateurs peuvent être achetés séparément (voir les codes commande 101-8096, 512-581, 826-1357, 826-1354 et 826-1363).
Protection de ventilateur de filtre : codes commande 482-207 et 482-140
Sangle de montage de filtre de ventilateur : code commande 826-1398
Clip de vis de montage : code commande 482-203
Kits de ventilateur
Les kits de ventilateurs de la série 4000 N sont composés soit d'un ventilateur, d'un câble et d'une grille de protection, soit d'un ventilateur, d'un câble et d'un filtre. Voir les codes commande 797-2258 et 797-2230 typiquement
Versions à économie d'énergie
Les ventilateurs axiaux de la série ACI 4400 sont des versions à économie d'énergie de la série 4000 N. Ces ventilateurs utilisent des moteurs dotés de la technologie GreenTech EC offrant des performances améliorées avec une fraction de la consommation d'énergie des moteurs traditionnels. Voir typiquement les codes commande 740-6385 et 912-6123.

Débit d'air de 160 m__LW_AT__3/h
Moteur de ventilateur intégré dans le moyeu de rotor pour former une unité de ventilateur compacte
Admission d'air via des entretoises
Moteur à perche à l'ombre à rotor externe
Conception experte pour un rendement et des performances maximum
Lames aérodynamiques pour un faible niveau de bruit et un rendement accru
Choix de types de roulements, y compris les paliers à manchon PAPST Sintec pour un faible bruit et une faible sensibilité aux chocs
Boîtiers à bride avec orifices de montage pour l'installation dans l'équipement
Boîtier en alliage moulé pour une construction robuste
Protection contre les surcharges par protection contre l'impédance

Restauration
Appareils électroménagers
Boîtiers
Ventilateurs, moteurs et pompes
Chauffage et ventilation
Entraînements industriels
Instruments
Eclairage
Machines et industrie
Médical
Alimentations
Impression
Télécommunications
Systèmes UV
Conforme à la norme IP20.

Certifié UL
CSA
VDE
