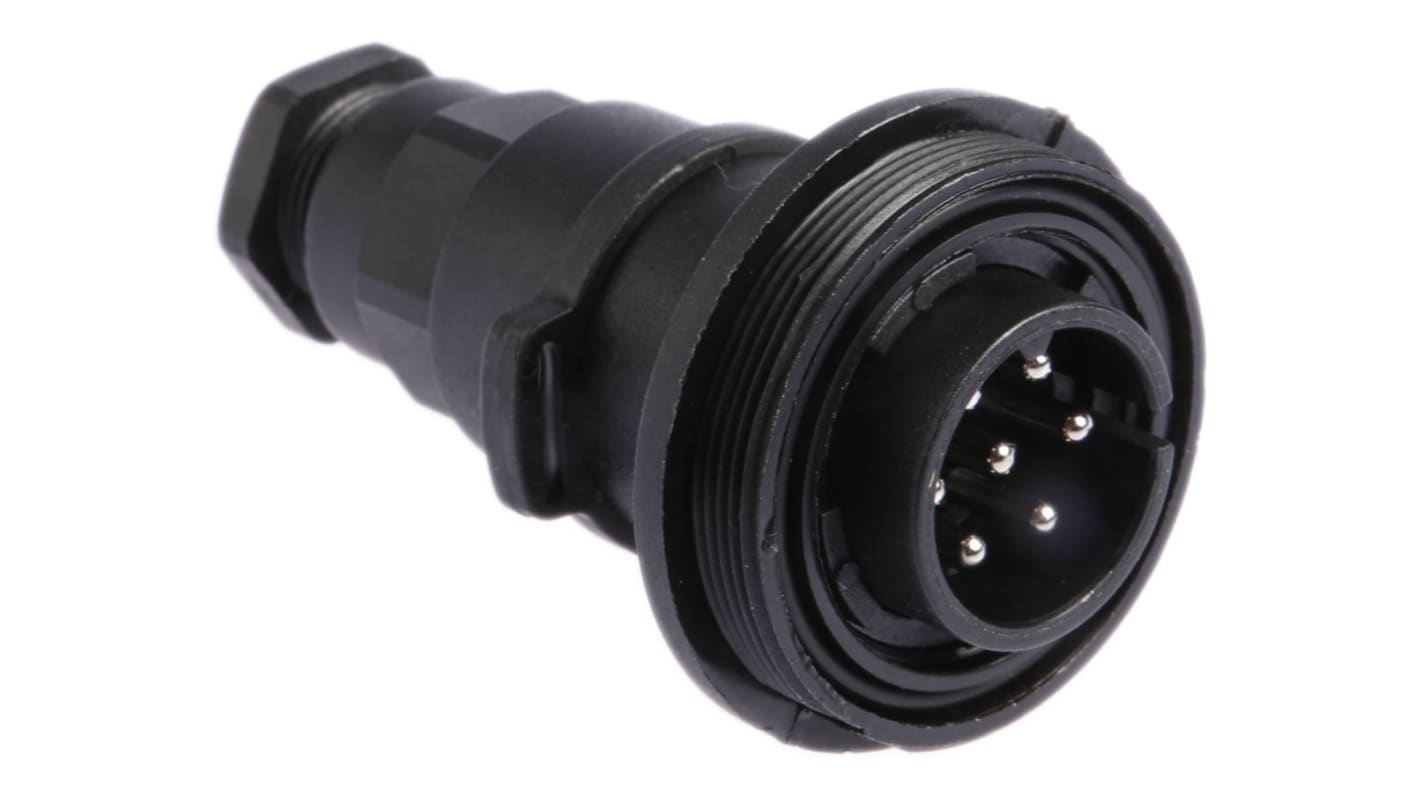

Connecteur circulaire Bulgin série Standard Buccaneer, Standard 7 contacts, Suspension libre, raccordement A visser
- Code commande RS:
- 275-5392
- Référence fabricant:
- PX0746/P
- Marque:
- Bulgin
7 pour livraison dès le lendemain (stock France)
77 Sous 3 jour(s) (stock Europe)
Prix pour la pièce
34,50 €
HT
41,40 €
TTC
Unité | Prix par unité |
---|---|
1 - 9 | 34,50 € |
10 - 49 | 31,71 € |
50 - 99 | 30,02 € |
100 + | 27,57 € |
- Code commande RS:
- 275-5392
- Référence fabricant:
- PX0746/P
- Marque:
- Bulgin
Documentation technique
Législation et Conformité
- Pays d'origine :
- TN
Détail produit
Connecteur cylindrique Bulgin
Le connecteur flexible en ligne circulaire mâle à 7 pôles de la série Bulgin Buccaneer est doté d'une connexion de type mâle. Ce connecteur est doté d'une tension nominale de 277 V c.a./c.c. et la valeur nominale de courant est jusqu'à 3 A par contact. Ce connecteur est idéal pour une utilisation dans des conditions difficiles. Le boîtier de connecteur est en polyamide renforcé de fibre de verre avec contacts en alliage de cuivre plaqué or. Les connecteurs sont également dotés d'un système d'accouplement à verrouillage positif, ce qui signifie que le connecteur ne peut pas être égaré.
Environnement
La série standard de connecteurs buccaneer est protégée contre IP68 lorsqu'ils sont accouplés. Cela signifie qu'ils sont étanches à la poussière et résistants aux ingresses de particules telles que la poussière et le sable. Ils sont également étanches, ce qui signifie qu'ils sont protégés contre l'infiltration de liquide jusqu'à point d'immersion pour une durée limitée.
Forum aux questions (FAQ)
Q : Des accessoires sont-ils disponibles pour ce ventilateur ?
R : Des capuchons de connecteur sont disponibles pour les connecteurs Buccaneer standard, qui maintiennent l'étanchéité IP68 lorsque les paires accouplées ne sont pas couplées. Le capuchon peut également être utilisé comme outil pour faciliter le retrait et le remontage des inserts lors de l'assemblage.
Q : Quelle est la durée de vie du connecteur ?
R : Les connecteurs d'alimentation de la série Buccaneer standard sont dotés d'un boîtier moulé en polyamide renforcé de fibre de verre résistant à la poussière, à l'huile et à l'eau salée.
Q : Quelles sont les exigences d'accouplement de ce connecteur ?
R : Les connecteurs en ligne de la série standard Buccaneer s'accouplent avec les connecteurs de câble correspondants pour les connexions câble à câble, et avec les connecteurs à montage sur panneau.
Q : les contacts sont fournis avec ce connecteur ?
R : Les connecteurs à bride avec 2 à 9 pôles sont fournis avec des contacts. Les connecteurs 12 à 25 pôles sont fournis sans contacts.
Environnement
La série standard de connecteurs buccaneer est protégée contre IP68 lorsqu'ils sont accouplés. Cela signifie qu'ils sont étanches à la poussière et résistants aux ingresses de particules telles que la poussière et le sable. Ils sont également étanches, ce qui signifie qu'ils sont protégés contre l'infiltration de liquide jusqu'à point d'immersion pour une durée limitée.
Forum aux questions (FAQ)
Q : Des accessoires sont-ils disponibles pour ce ventilateur ?
R : Des capuchons de connecteur sont disponibles pour les connecteurs Buccaneer standard, qui maintiennent l'étanchéité IP68 lorsque les paires accouplées ne sont pas couplées. Le capuchon peut également être utilisé comme outil pour faciliter le retrait et le remontage des inserts lors de l'assemblage.
Q : Quelle est la durée de vie du connecteur ?
R : Les connecteurs d'alimentation de la série Buccaneer standard sont dotés d'un boîtier moulé en polyamide renforcé de fibre de verre résistant à la poussière, à l'huile et à l'eau salée.
Q : Quelles sont les exigences d'accouplement de ce connecteur ?
R : Les connecteurs en ligne de la série standard Buccaneer s'accouplent avec les connecteurs de câble correspondants pour les connexions câble à câble, et avec les connecteurs à montage sur panneau.
Q : les contacts sont fournis avec ce connecteur ?
R : Les connecteurs à bride avec 2 à 9 pôles sont fournis avec des contacts. Les connecteurs 12 à 25 pôles sont fournis sans contacts.
Caractéristiques et avantages
Bornier à vis
Orientation de corps droite
Les plages d'acceptation des câbles sont comprises entre 6 et 8 mm
Assemblage facile, aucun outil spécial nécessaire
La résistance d'isolation est supérieure à 104 Mohm
La température d'utilisation varie entre -20 et 70 °C.
Contacts à clé à verrouillage positif
La taille du boîtier est de 38 mm
Non blindé
Etanche à l'eau et à la poussière.
Orientation de corps droite
Les plages d'acceptation des câbles sont comprises entre 6 et 8 mm
Assemblage facile, aucun outil spécial nécessaire
La résistance d'isolation est supérieure à 104 Mohm
La température d'utilisation varie entre -20 et 70 °C.
Contacts à clé à verrouillage positif
La taille du boîtier est de 38 mm
Non blindé
Etanche à l'eau et à la poussière.
Applications
Equipement électrique
Automatisation industrielle
Automatisation industrielle
Certifications
Certification CSA
Type IP68
Certifié UL
Homologués VDE.
Type IP68
Certifié UL
Homologués VDE.
Homologations
CSA; UL; VDE
Caractéristiques techniques
Attribut | Valeur |
---|---|
Nombre de contacts | 7 |
Type de montage | Suspension libre |
Taille du connecteur | Standard |
Genre du boitier | Mâle |
Genre du contact | Mâle |
Type de raccordement | A visser |
Indice de protection IP | IP68 |
Courant | 5.0A |
Orientation du corps | Droit |
Série | Standard Buccaneer |
Tension | 250 V |
Taille du capot | 38 |
Type d'accouplement | Fileté |
Matériau du boîtier | Polymère |
Placage du contact | Nickel |
Serre-câble | Non |
Température de fonctionnement minimale | -20°C |
Température de fonctionnement maximale | +70°C |
Matériau du contact | Laiton |
