- Code commande RS:
- 323-7845
- Référence fabricant:
- 89110-0101HA
- Marque:
- 3M
Voir l’ensemble des Connecteurs IDC
156 pour livraison dès le lendemain (stock France)
55 Sous 2 jour(s) (stock Europe)
Prix pour la pièce
1,53 €
HT
1,84 €
TTC
Unité | Prix par unité |
1 - 9 | 1,53 € |
10 - 24 | 1,39 € |
25 - 49 | 1,27 € |
50 - 99 | 1,18 € |
100 + | 1,08 € |
- Code commande RS:
- 323-7845
- Référence fabricant:
- 89110-0101HA
- Marque:
- 3M
Législation et Conformité
- Pays d'origine :
- VN
Détail produit
Fiches femelles pour câble en nappe CAD 2,54 x 2,54 mm série 891 de 3M
Les connecteurs de câble en nappe série 891 de 3M sont dotés d'une polarisation militaire et de bosses centrales. Ils se terminent plus rapidement que les prises femelles à deux pièces et leur emballage à sabre facilite le chargement de l'équipement d'assemblage manuel et semi-automatique.
Ces connecteurs de fiche femelle pour câble en nappe CAD série 891 sont dotées d'un couvercle à double encastrement qui permet de raccorder le câble d'un côté ou de l'autre, et sont fournis pré-assemblés.
Les passe-fils (192-7530 typiquement) sont disponibles séparément
Ces connecteurs de fiche femelle pour câble en nappe CAD série 891 sont dotées d'un couvercle à double encastrement qui permet de raccorder le câble d'un côté ou de l'autre, et sont fournis pré-assemblés.
Les passe-fils (192-7530 typiquement) sont disponibles séparément
Caractéristiques et avantages
Préassemblé, se termine plus rapidement que les prises femelles à deux pièces
L'emballage Sword facilite le chargement de l'équipement d'assemblage manuel et semi-automatique
Les oreillons empêchent le verrouillage prématuré du loquet pendant l'expédition
Languette à tirer adhésive double face en option pour faciliter le débranchement
Le capot encastré double pour le raccordement de câble de chaque côté élimine le besoin de connecteurs à couvercle encastré simple
L'emballage Sword facilite le chargement de l'équipement d'assemblage manuel et semi-automatique
Les oreillons empêchent le verrouillage prématuré du loquet pendant l'expédition
Languette à tirer adhésive double face en option pour faciliter le débranchement
Le capot encastré double pour le raccordement de câble de chaque côté élimine le besoin de connecteurs à couvercle encastré simple
Applications
Les câbles en nappe sont connus pour leurs capacités d'économie d'espace et de transfert de données élevé. Ils sont souvent utilisés pour connecter des périphériques informatiques internes, et moins fréquemment pour les connexions externes. Ils sont connus pour être bien adaptés à la terminaison de masse avec CAD (connecteurs de déplacement d'isolation). Cette solution de raccordement rapide et pratique signifie que le câblage en nappe est une norme courante dans l'électronique et l'informatique.
Pourquoi choisir 3M ?
Les 3M sont un nom fiable dans l'informatique et la connexion électronique. Combiné à RS Components, l'excellent service client, 3M fournit une gamme de solutions de connectivité spécialisées pour une grande variété d'industries et d'applications.

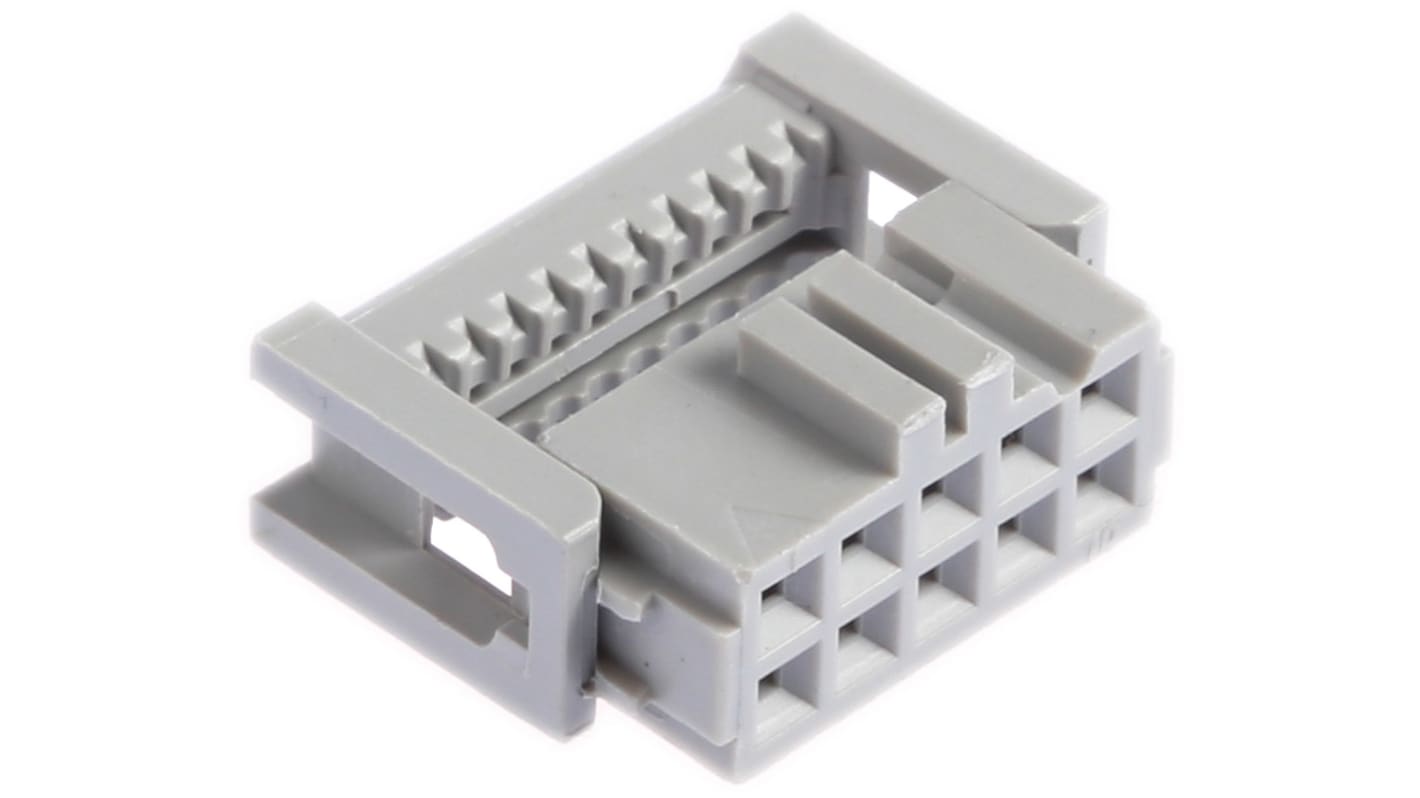

Prise femelle CAD 3M, 10 contacts, 2 rangées - Série 891 - 89110-0101HA
Répondez à vos besoins en matière de connexion de câbles en nappe grâce à cette prise femelle à contact auto-dénudant (CAD) de 3M. Il s'agit d'un composant pratique, conçu pour simplifier le travail de terminaison de vos câbles pour une productivité maximale. Il est doté de points de contact tranchants qui perforent l'isolant et entrent en contact avec les multiples fils à l'intérieur du câble plat. Cette solution de terminaison rapide élimine le besoin de dénuder les fils gainés. L'unité femelle est dotée de 10 contacts sur deux rangées et est dotée d'un pas standard de 2,54 mm.
Fourni préassemblé, pour une terminaison rapide
Se débranche en douceur avec languette à tirer adhésive double face en option
L'emballage à épaulement permet le chargement facile de l'équipement d'assemblage manuel et semi-automatique
Couvercle à double encastrement, permettant de raccorder le câble de chaque côté
Se débranche en douceur avec languette à tirer adhésive double face en option
L'emballage à épaulement permet le chargement facile de l'équipement d'assemblage manuel et semi-automatique
Couvercle à double encastrement, permettant de raccorder le câble de chaque côté
Applications
Lecteurs d'ordinateur
Smartphones
Ordinateurs portables
Smartphones
Ordinateurs portables
Que dois-je prendre en compte lors de la sélection de mon CAD ?
Tout d'abord, pensez au nombre de contacts dont vous avez besoin : les CAD sont fournis avec différents nombres de broches ou de connexions. Ensuite, prenez en compte le genre : les CAD peuvent être fournis en version mâle (également connue sous le nom de fiche mâle) ou femelle (également connue sous le nom de prise femelle ou d'embase). Il convient également de prendre en compte la distance ou le pas dont vous avez besoin entre chaque contact, ainsi que le type de montage que vous préférez.
REMARQUE DES INGÉNIEURS
Pour sertir ce connecteur, nous vous proposons d'utiliser la pince de code RS:2356428
Caractéristiques techniques
Attribut | Valeur |
---|---|
Nombre de contacts | 10 |
Nombre de rangées | 2 |
Genre | Femelle |
Pas | 2.54mm |
Type de montage | Montage sur câble |
Orientation du corps | Angle droit |
Type de raccordement | IDC |
Courant | 1A |
Placage du contact | Or sur nickel |
Série | 891 |
Température de fonctionnement minimale | -55°C |
Température de fonctionnement maximale | +105°C |
Tension | 1 kV c.a. |
Matériau du boîtier | PBT |
Matériau du contact | Bronze phosphoreux |
