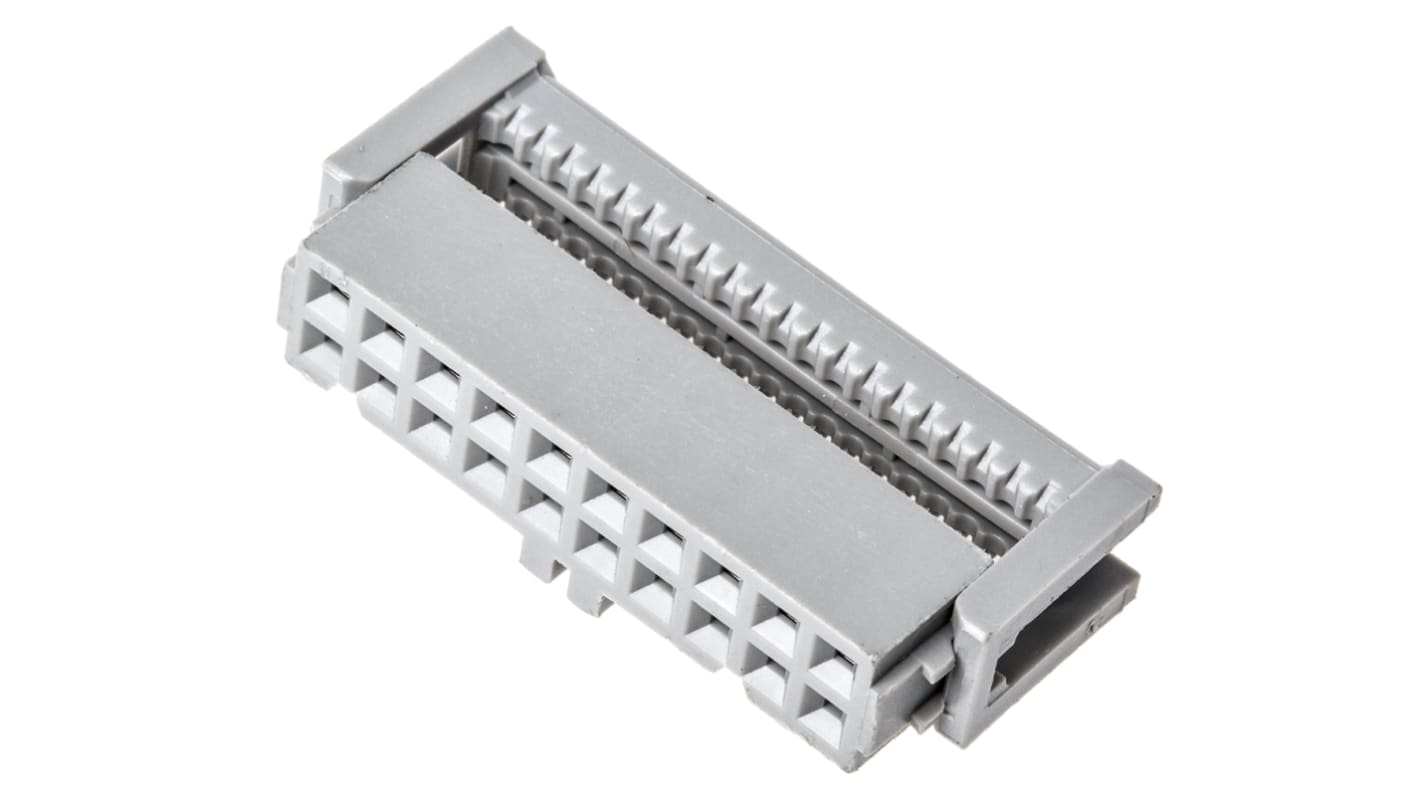

    Connecteur IDC 3M Femelle, 20 contacts, 2 rangées, pas 2.54mm, Montage sur câble, série 891

    Code commande RS:
    323-7889
    Référence fabricant:
    89120-0101HA
    Marque:
    3M
    3M
    Voir l’ensemble des Connecteurs IDC
    188 pour livraison dès le lendemain (stock France)
    4000 Sous 2 jour(s) (stock Europe)
    Add to Basket
    Unité

    Ajouté

    Prix pour la pièce

    1,48 €

    HT

    1,78 €

    TTC

    UnitéPrix par unité
    1 - 91,48 €
    10 - 241,34 €
    25 - 491,21 €
    50 - 991,14 €
    100 +1,06 €
    Code commande RS:
    323-7889
    Référence fabricant:
    89120-0101HA
    Marque:
    3M
    Pays d'origine :
    US

    Législation et Conformité

    Pays d'origine :
    US

    Détail produit

    Fiches femelles pour câble en nappe CAD 2,54 x 2,54 mm série 891 de 3M


    Les connecteurs de câble en nappe série 891 de 3M sont dotés d'une polarisation militaire et de bosses centrales. Ils se terminent plus rapidement que les prises femelles à deux pièces et leur emballage à sabre facilite le chargement de l'équipement d'assemblage manuel et semi-automatique.

    Ces connecteurs de fiche femelle pour câble en nappe CAD série 891 sont dotées d'un couvercle à double encastrement qui permet de raccorder le câble d'un côté ou de l'autre, et sont fournis pré-assemblés.
    Les passe-fils (192-7530 typiquement) sont disponibles séparément


    Caractéristiques et avantages


    • Préassemblé, se termine plus rapidement que les prises femelles à deux pièces
    L'emballage Sword facilite le chargement de l'équipement d'assemblage manuel et semi-automatique
    • Les oreillons empêchent le verrouillage prématuré du loquet pendant l'expédition
    Languette à tirer adhésive double face en option pour faciliter le débranchement
    • Le capot encastré double pour le raccordement de câble de chaque côté élimine le besoin de connecteurs à couvercle encastré simple


    Applications


    Les câbles en nappe sont connus pour leurs capacités d'économie d'espace et de transfert de données élevé. Ils sont souvent utilisés pour connecter des périphériques informatiques internes, et moins fréquemment pour les connexions externes. Ils sont connus pour être bien adaptés à la terminaison de masse avec CAD (connecteurs de déplacement d'isolation). Cette solution de raccordement rapide et pratique signifie que le câblage en nappe est une norme courante dans l'électronique et l'informatique.


    Pourquoi choisir 3M ?


    Les 3M sont un nom fiable dans l'informatique et la connexion électronique. Combiné à RS Components, l'excellent service client, 3M fournit une gamme de solutions de connectivité spécialisées pour une grande variété d'industries et d'applications.


    Prise femelle CAD 3M, 20 contacts, 2 rangées - Série 891 - 89120-0101HA


    Terminez rapidement le câble en nappe grâce à ce connecteur femelle à contact auto-dénudant (CAD) de 3M. Le circuit est doté de 20 contacts en deux rangées, de sorte qu'il accueille de nombreuses connexions pour une large gamme d'applications électroniques. Le processus de terminaison se compose de points de contact tranchants capables de perforer la gaine extérieure du câble et d'entrer en contact avec plusieurs fils logés à l'intérieur de celui-ci. Le processus de dénudage des fils gainés n'est pas nécessaire et aucun outil n'est nécessaire pour cette méthode.


    • Hauteur de pas de 2,54 mm pour une utilisation standard
    • Préassemblé et prêt à l'emploi
    • Se débranche facilement avec languette à tirer adhésive double face en option
    • Chargement facile de l'équipement d'assemblage manuel et semi-automatique
    • Couvercle double encastré pour la terminaison de câble des deux côtés, de sorte qu'aucun connecteur de couvercle simple encastré n'est nécessaire


    Applications


    • Télécommunications
    • Lecteurs d'ordinateur
    • Tablettes


    Que sont les câbles en nappe et à quoi servent-ils ?


    Les câbles en nappe sont composés de plusieurs fils isolés, disposés parallèlement l'un à l'autre pour former une nappe plate. Ils transmettent des signaux électriques et sont souvent utilisés pour connecter des périphériques informatiques internes, et moins souvent pour les connexions externes. Ils sont populaires parce que leur structure plate et flexible les rend peu encombrants et capables de transférer de grandes quantités de données.


    REMARQUE DES INGÉNIEURS


    Pour sertir ce connecteur, nous vous proposons d'utiliser la pince de code RS:2356428



    Caractéristiques techniques

    AttributValeur
    Nombre de contacts20
    Nombre de rangées2
    GenreFemelle
    Pas2.54mm
    Type de montageMontage sur câble
    Orientation du corpsAngle droit
    Type de raccordementIDC
    Courant1A
    Placage du contactOr sur nickel
    Série891
    Température de fonctionnement minimale-55°C
    Température de fonctionnement maximale+105°C
    Tension1 kV c.a.
    Matériau du contactBronze phosphoreux
    Matériau du boîtierPBT
