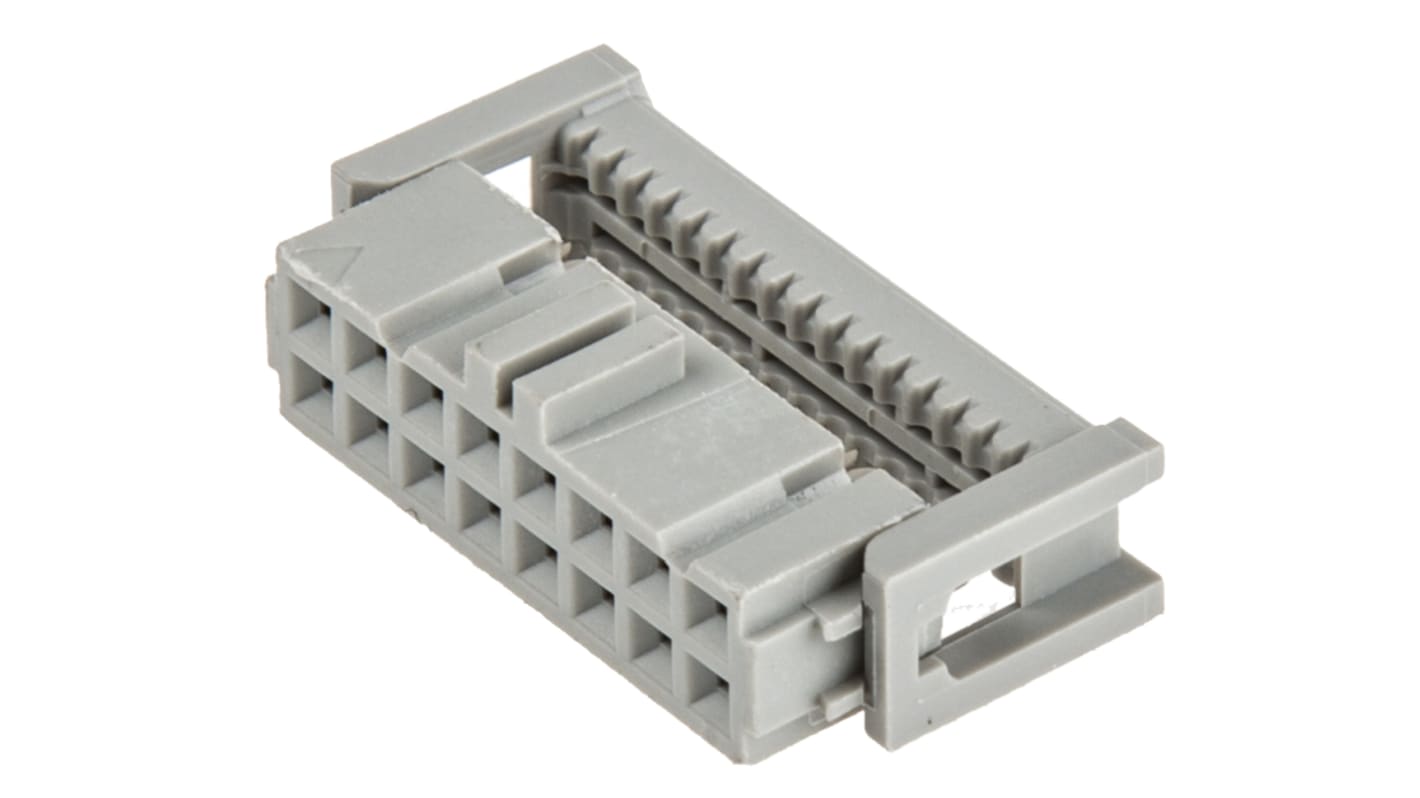

Connecteur CAD, série 891 3M Femelle Angle droit, 16 contacts, 2 rangées, pas 2.54 mm, Câble
- Code commande RS:
- 323-7873
- Référence fabricant:
- 89116-0101HA
- Marque:
- 3M
Prix dégressifs sur quantité
Consulter les options de prix de grosSous-total (1 unité)*
2,06 €
HT
2,47 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
En stock
- 2 270 unité(s) prête(s) à être expédiée(s) d'un autre centre de distribution
- Plus 125 unité(s) expédiée(s) à partir du 31 août 2026
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité |
|---|---|
| 1 - 9 | 2,06 € |
| 10 - 24 | 1,86 € |
| 25 - 49 | 1,68 € |
| 50 - 99 | 1,57 € |
| 100 + | 1,47 € |
*Prix donné à titre indicatif
- Code commande RS:
- 323-7873
- Référence fabricant:
- 89116-0101HA
- Marque:
- 3M
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | 3M | |
| Type de produit | Connecteur CAD | |
| Nombre de contacts | 16 | |
| Nombre de rangées | 2 | |
| Courant | 1A | |
| Pas | 2.54mm | |
| Genre du connecteur | Femelle | |
| Enveloppé/Non-Enveloppé | enveloppe de protection | |
| Type de montage | Câble | |
| Tension | 1kV ac | |
| Orientation | Angle droit | |
| Placage du contact | Or sur nickel | |
| Température minimum de fonctionnemen | -55°C | |
| Série | 891 | |
| Type de raccordement | CAD | |
| Genre du contact | Femelle | |
| Température d'utilisation maximum | 105°C | |
| Normes/homologations | No | |
| Matériau de contact | Bronze phosphoreux | |
| Matériau du boîtier | Polytéréphtalate de butylène | |
| Sélectionner tout | ||
|---|---|---|
Marque 3M | ||
Type de produit Connecteur CAD | ||
Nombre de contacts 16 | ||
Nombre de rangées 2 | ||
Courant 1A | ||
Pas 2.54mm | ||
Genre du connecteur Femelle | ||
Enveloppé/Non-Enveloppé enveloppe de protection | ||
Type de montage Câble | ||
Tension 1kV ac | ||
Orientation Angle droit | ||
Placage du contact Or sur nickel | ||
Température minimum de fonctionnemen -55°C | ||
Série 891 | ||
Type de raccordement CAD | ||
Genre du contact Femelle | ||
Température d'utilisation maximum 105°C | ||
Normes/homologations No | ||
Matériau de contact Bronze phosphoreux | ||
Matériau du boîtier Polytéréphtalate de butylène | ||
- Pays d'origine :
- US
3M 891 Series IDC Connector, Cable Mount, Gold over Nickel Contact Plating - 89116-0101HA
Ce connecteur IDC est conçu pour des connexions de câbles fiables dans les applications électroniques. Avec 16 contacts et une orientation à angle droit, il optimise l'efficacité de l'espace tout en offrant des performances. Il est particulièrement utile dans les domaines de l'automatisation et de l'électricité, ce qui le rend essentiel pour un usage professionnel dans diverses industries.
Caractéristiques et avantages
• Pré-assemblés pour une intégration rapide dans les systèmes manuels et semi-automatiques
• Les contacts plaqués or offrent une excellente conductivité et une résistance à la corrosion
• Les températures élevées permettent une large gamme d'applications
• le pas de 2,54 mm permet d'accueillir différentes tailles de câbles pour plus de flexibilité
• La polarisation de qualité militaire renforce l'intégrité de la connexion pendant l'utilisation
Applications
• Compatible avec les câbles plats au pas de 0,050" pour une connectivité efficace
• Convient pour le montage de câbles nécessitant des connexions femelles sûres
• Utilisé dans les systèmes électriques à haute tension
La plage de température s'étend de -55°C à +105°C, ce qui garantit l'adaptabilité à des conditions d'utilisation variables.
Il prend en charge les fils toronnés de 26 et 28 AWG pour une plus grande polyvalence dans les applications de câblage.
Il comporte des bosses qui empêchent le verrouillage prématuré du loquet afin de maintenir l'intégrité de la connexion pendant le transport.
Le boîtier est en polyester chargé de verre (PBT), tandis que les contacts sont en bronze phosphoreux avec un placage d'or sur nickel.
Pour sertir ce connecteur, nous vous proposons d'utiliser la pince de code RS:2356428
Connecteurs femelles avec nez de polarisation.
Présence d'un adhésif sur le capot pour maintien du câble lors du sertissage.
Verrouillage plastique du capot.
Clips anti-traction fournis séparément.
