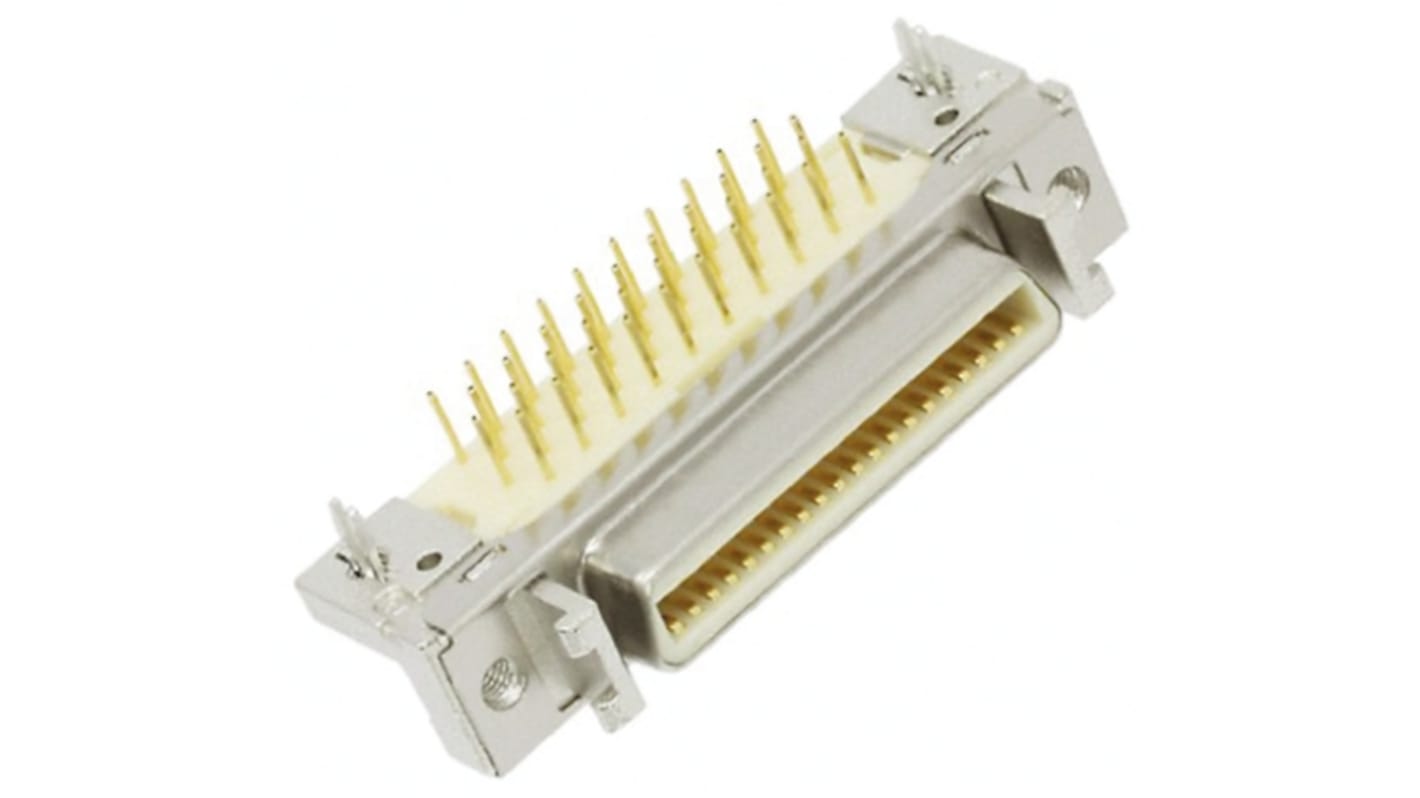

Connecteur Sub-D 3M 40 voies série MDR 102 Standard Angle droit Traversant Femelle 500V Crochet de fermeture
- Code commande RS:
- 749-4913
- Référence fabricant:
- N10240-52B2PC
- Marque:
- 3M
Prix dégressifs sur quantité
Sous-total (1 unité)*
13,83 €
HT
16,60 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
Stock limité
- 2 unité(s) prête(s) à être expédiée(s) d'un autre centre de distribution
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité |
|---|---|
| 1 - 9 | 13,83 € |
| 10 - 24 | 13,45 € |
| 25 - 49 | 13,09 € |
| 50 - 99 | 12,74 € |
| 100 + | 12,41 € |
*Prix donné à titre indicatif
- Code commande RS:
- 749-4913
- Référence fabricant:
- N10240-52B2PC
- Marque:
- 3M
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | 3M | |
| Type de produit | Connecteur Sub-D | |
| Nombre de contacts | 40 | |
| Courant | 1A | |
| Orientation | Angle droit | |
| Type de montage | Traversant | |
| Genre du connecteur | Femelle | |
| Type de connecteur D | Standard | |
| Matériel de Montage | Crochet de fermeture | |
| Matériau du boîtier | Téréphtalate de polyéthylène renforcé de fibre de verre | |
| Tension | 500V | |
| Température minimum de fonctionnement | -55°C | |
| Type de raccordement | Soudure | |
| Température d'utilisation maximum | 105°C | |
| Genre du contact | Femelle | |
| Normes/homologations | No | |
| Série | MDR 102 | |
| Matériau de contact | Alliage de cuivre | |
| Placage du contact | Or sur nickel | |
| Pas | 1.27mm | |
| Sélectionner tout | ||
|---|---|---|
Marque 3M | ||
Type de produit Connecteur Sub-D | ||
Nombre de contacts 40 | ||
Courant 1A | ||
Orientation Angle droit | ||
Type de montage Traversant | ||
Genre du connecteur Femelle | ||
Type de connecteur D Standard | ||
Matériel de Montage Crochet de fermeture | ||
Matériau du boîtier Téréphtalate de polyéthylène renforcé de fibre de verre | ||
Tension 500V | ||
Température minimum de fonctionnement -55°C | ||
Type de raccordement Soudure | ||
Température d'utilisation maximum 105°C | ||
Genre du contact Femelle | ||
Normes/homologations No | ||
Série MDR 102 | ||
Matériau de contact Alliage de cuivre | ||
Placage du contact Or sur nickel | ||
Pas 1.27mm | ||
- Pays d'origine :
- JP
Connecteur Sub-D 3M, intensité nominale 1 A, bornes à souder - Série 102 - N10240-52B2PC
Alimentation de votre ordinateur pour utilisation intensive à l'aide de ce connecteur Sub-D miniature en nappe delta de 3M. Il est fourni avec un verrouillage à la terre pour s'assurer qu'il reste connecté en toute sécurité à un circuit imprimé, de sorte qu'il y a un minimum de besoin d'entretien. Le boîtier isolé permet de vous protéger contre les chocs électriques. Ce connecteur est doté d'un corps en alliage de zinc nickelé, de sorte qu'il est résistant à la corrosion et suffisamment robuste pour relever les défis des environnements difficiles.
Caractéristiques et avantages
• Contact de balai sur balai pour des connexions fiables et une qualité de transmission, même avec une utilisation fréquente
• Conforme aux normes d'inflammabilité UL 94V-0 pour garantir la conformité aux réglementations de sécurité incendie
• Les contacts en alliage de cuivre offrent une conductivité électrique optimale
Applications
• Hôpitaux et centres médicaux
• Salles de données industrielles
• Bureaux
Quelle est la taille de ce connecteur Sub-D ?
Ce connecteur femelle miniature a des dimensions compactes de 46,1 (L) x 13,9 (l) x 9,4 mm (P), de sorte qu'il vous permet de profiter pleinement de la zone d'emballage de votre circuit imprimé.
Embases d'E/S à 90°, PCB à montage panneau (MDR), boîtier en métal
Ces embases blindées de connecteur enfichable série 3M 102 Mini D Ribbon (MDR) possèdent un pas de 0,050 pouce (1,27 mm). La conception de ces embases blindées de connecteur enfichable série 102 Mini D Ribbon (MDR) inclut un verrouillage d'interface pour une stabilité améliorée. Le matériau du corps principal de ces embases blindées de connecteur enfichable série 102 Mini D Ribbon (MDR) est en métal.
Caractéristiques et avantages
• Contact essuie-glace sur essuie-glace pour un branchement répétitif fiable
Boîtier en métal moulé robuste
Matériau isolant PCT compatible CMS
Verrou à vis ou à masse pour une rétention fiable du circuit imprimé
Toute référence de fabricant se terminant par PC présente un contact plaqué or de 0,76 μm sur la zone d'essuyage.
N102xx-xx1x : panneau M2.5 et verrouillage pas vis
N102xx-xx4x : panneau UNC #4-40 et verrouillage pas vis
N102xx-xxBx : panneau M2.5 + mise à la masse type 1
N102xx-xxEx : panneau UNC #4-40 + mise à la masse type 1
N102xx-xxGx : panneau M2.5 + mise à la masse type 3
N102xx-xxx2 : raccord de soudure de 3,9 mm de long
N102xx-xxx3 : raccord de soudure de 2,8 mm de long
A quoi servent les connecteurs Sub-D ?
Les connecteurs Sub-D sont utilisés dans une grande variété d'applications électroniques et sont fréquemment présents dans les systèmes informatiques à utilisation intensive tels que l'équipement hospitalier et les ordinateurs industriels. Ils sont également courants dans les systèmes informatiques personnels et de bureau.
Ils sont un connecteur robuste qui offre une connexion sécurisée, ce qui signifie qu'ils sont adaptés pour une utilisation dans des environnements plus difficiles.
Pourquoi choisir 3M ?
3M est un nom de confiance dans les solutions de connecteur et de câblage, fournissant des câbles, des connecteurs et des accessoires de haute qualité. De l'informatique industrielle aux applications domestiques, 3M fournit la gamme de produits fiable et polyvalente dont vous avez besoin.
Mini Delta Ribbon (MDR)
Fiches mâles montées et embases à montage sur CI avec contacts de câble en nappe préchargés pour une longue durée de vie
Capots à verrouillage à glissière à desserrage au doigt pour les applications à montage sur câble
Un système Mini Delta Ribbon (MDR) conçu pour des applications d'E/S de haute densité sur un pas de 1,27 mm.
