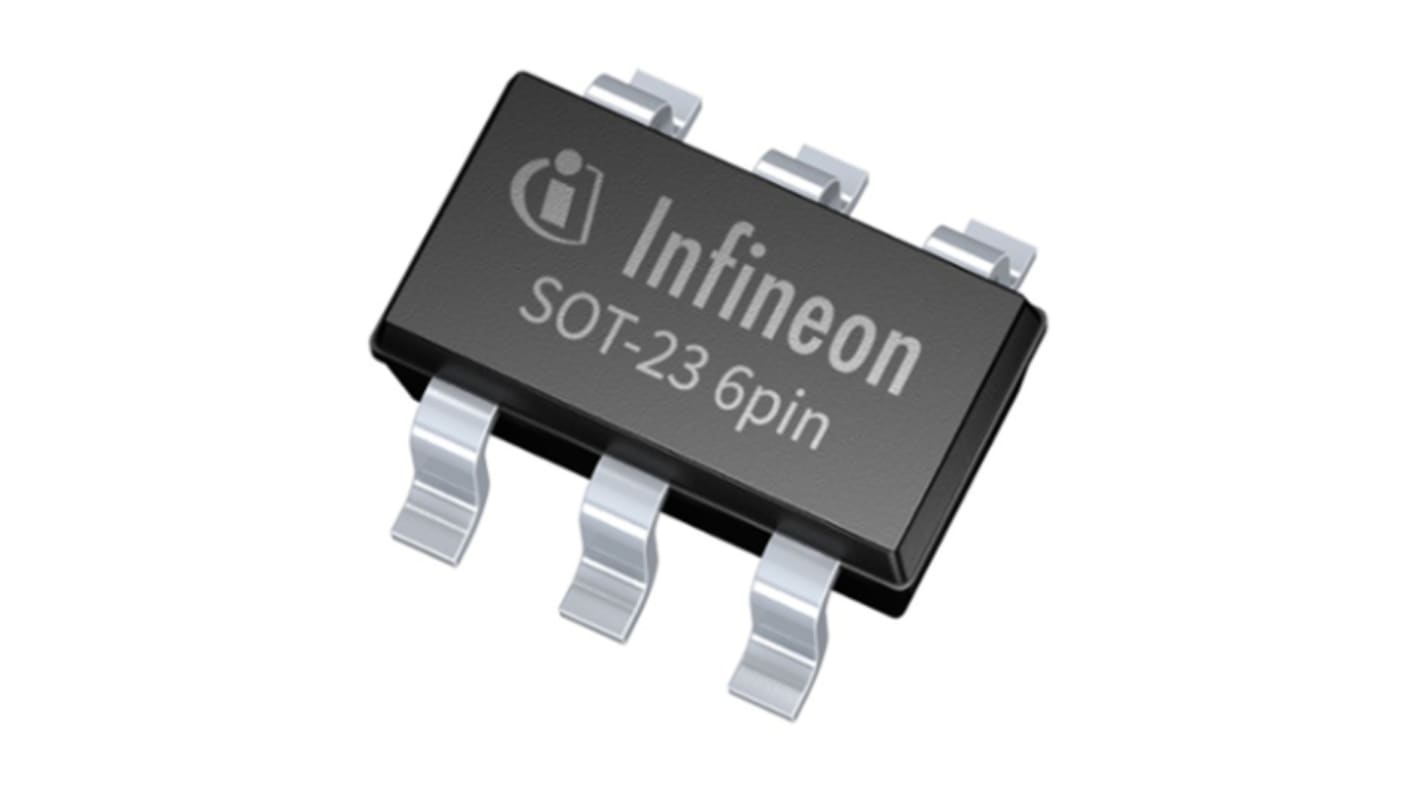

Driver de MOSFET 1ED44173N01BXTSA1, CMOS 2,6 A 8.6 to 20V, 6 broches, PG-SOT23-6-3
- Code commande RS:
- 258-0596
- Référence fabricant:
- 1ED44173N01BXTSA1
- Marque:
- Infineon
Prix dégressifs sur quantité
Sous-total (1 paquet de 5 unités)*
4,84 €
HT
5,81 €
TTC
Frais de traitement offerts pour les commandes supérieures à 50,00 €
En stock
- 1 890 unité(s) prête(s) à être expédiée(s) d'un autre centre de distribution
Besoin de plus? Cliquez sur " Vérifier les dates de livraison " pour plus de détails
Unité | Prix par unité | le paquet* |
|---|---|---|
| 5 - 45 | 0,968 € | 4,84 € |
| 50 - 120 | 0,806 € | 4,03 € |
| 125 - 245 | 0,756 € | 3,78 € |
| 250 - 495 | 0,696 € | 3,48 € |
| 500 + | 0,646 € | 3,23 € |
*Prix donné à titre indicatif
- Code commande RS:
- 258-0596
- Référence fabricant:
- 1ED44173N01BXTSA1
- Marque:
- Infineon
Caractéristiques techniques
Documentation technique
Législation et Conformité
Détail produit
Recherchez des produits similaires en sélectionnant un ou plusieurs attributs.
Sélectionner tout | Attribut | Valeur |
|---|---|---|
| Marque | Infineon | |
| Type logique | CMOS | |
| Courant de sortie | 2,6 A | |
| Tension d'alimentation | 8.6 to 20V | |
| Nombre de broches | 6 | |
| Temps de descente | 5ns | |
| Type de boîtier | PG-SOT23-6-3 | |
| Type de driver | MOSFET | |
| Sélectionner tout | ||
|---|---|---|
Marque Infineon | ||
Type logique CMOS | ||
Courant de sortie 2,6 A | ||
Tension d'alimentation 8.6 to 20V | ||
Nombre de broches 6 | ||
Temps de descente 5ns | ||
Type de boîtier PG-SOT23-6-3 | ||
Type de driver MOSFET | ||
Le CI de driver de grille MOSFET côté bas à canal unique d'Infineon est un driver de grille MOSFET de puissance et basse tension non inverseur. Technologies CMOS protégées contre le verrouillage
permettent une construction monolithique robuste. L'entrée logique est compatible avec la sortie CMOS ou LSTTL standard. Le driver de sortie est doté d'un niveau de tampon de courant. Le CI de driver de grille MOSFET côté bas à un canal est doté d'une broche OCP pour la détection de la protection contre les surintensités et d'une sortie d'état FAULT. L'EN/FLT doit être tiré à l'extérieur pour assurer un fonctionnement normal, le tir faible de l'EN/FLT désactive le driver. Le circuit interne sur la broche VCC fournit une protection contre le verrouillage de sous-tension qui maintient la sortie faible jusqu'à ce que la tension d'alimentation VCC soit dans la plage de fonctionnement.
permettent une construction monolithique robuste. L'entrée logique est compatible avec la sortie CMOS ou LSTTL standard. Le driver de sortie est doté d'un niveau de tampon de courant. Le CI de driver de grille MOSFET côté bas à un canal est doté d'une broche OCP pour la détection de la protection contre les surintensités et d'une sortie d'état FAULT. L'EN/FLT doit être tiré à l'extérieur pour assurer un fonctionnement normal, le tir faible de l'EN/FLT désactive le driver. Le circuit interne sur la broche VCC fournit une protection contre le verrouillage de sous-tension qui maintient la sortie faible jusqu'à ce que la tension d'alimentation VCC soit dans la plage de fonctionnement.
Broche simple pour la sortie de défaut et l'activation
Temps d'extinction de défaillance programmable
Verrouillage de sous-tension pour transistors MOSFET
Entrées à déclenchement Schmitt CMOS
Sortie en phase avec entrée
Temps d'extinction de défaillance programmable
Verrouillage de sous-tension pour transistors MOSFET
Entrées à déclenchement Schmitt CMOS
Sortie en phase avec entrée
